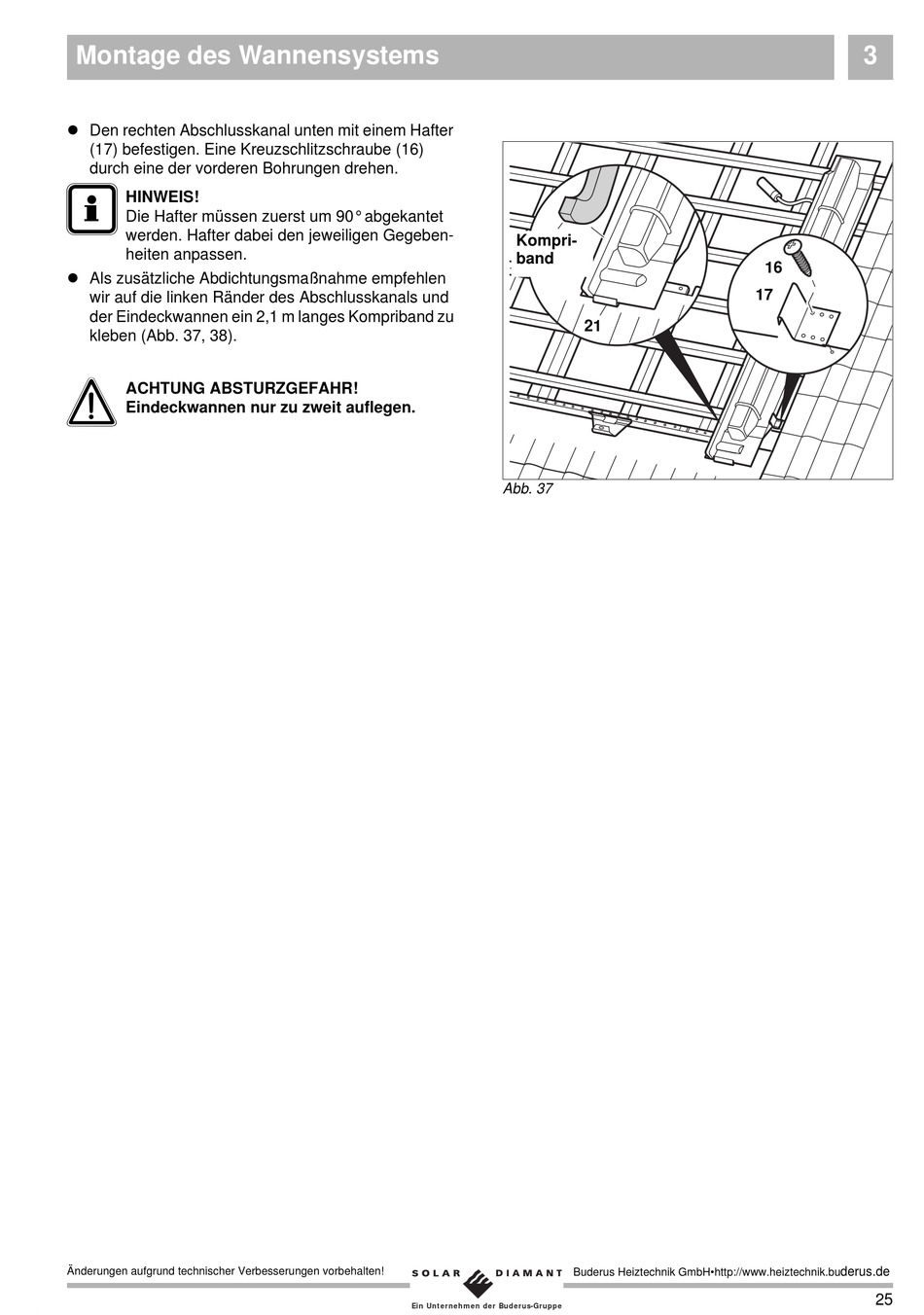

Buderus SKS 3.0 Montageanleitung Seite 25

Montage des Wannensystems
l Den rechten Abschlusskanal unten mit einem Hafter
(17) befestigen. Eine Kreuzschlitzschraube (16)
durch eine der vorderen Bohrungen drehen.
I HINWEIS!
Die Hafter müssen zuerst um 90° abgekantet
werden. Hafter dabei den jeweiligen Gegeben-
heiten anpassen.
l Als zusätzliche Abdichtungsmaßnahme empfehlen
wir auf die linken Ränder des Abschlusskanals und
der Eindeckwannen ein 2,1 m langes Kompriband zu
kleben (Abb. 37, 38).
A ACHTUNG ABSTURZGEFAHR!
Eindeckwannen nur zu zweit auflegen.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Kompri-
band
21
Abb. 37
