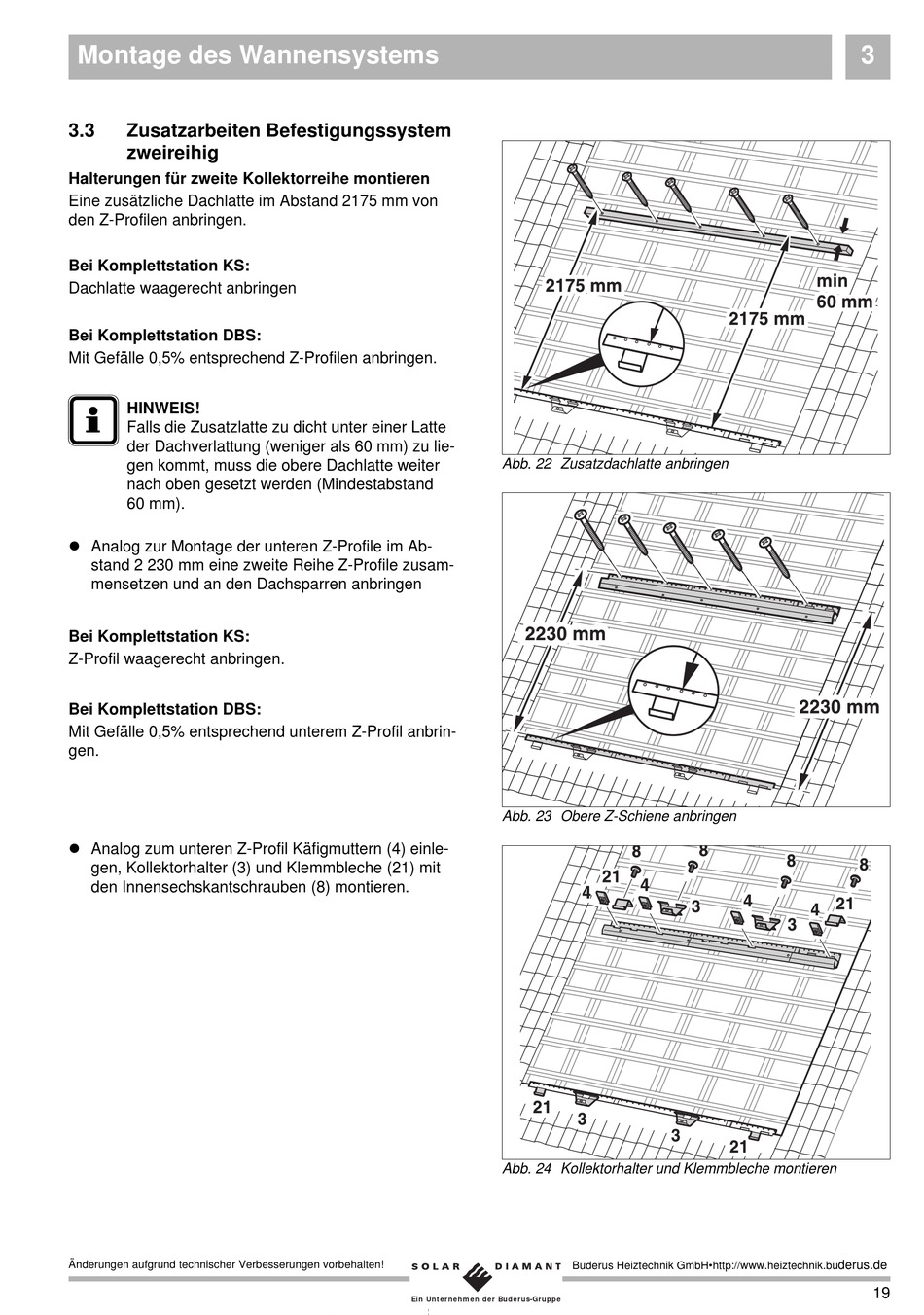

Zusatzarbeiten Befestigungssystem Zweireihig - Buderus SKS 3.0 Montageanleitung

Montage des Wannensystems
3.3 Zusatzarbeiten Befestigungssystem
zweireihig
Halterungen für zweite Kollektorreihe montieren
Eine zusätzliche Dachlatte im Abstand 2175 mm von
den Z-Profilen anbringen.
Bei Komplettstation KS:
Dachlatte waagerecht anbringen
Bei Komplettstation DBS:
Mit Gefälle 0,5% entsprechend Z-Profilen anbringen.
I HINWEIS!
Falls die Zusatzlatte zu dicht unter einer Latte
der Dachverlattung (weniger als 60 mm) zu lie-
gen kommt, muss die obere Dachlatte weiter
nach oben gesetzt werden (Mindestabstand
60 mm).
l Analog zur Montage der unteren Z-Profile im Ab-
stand 2 230 mm eine zweite Reihe Z-Profile zusam-
mensetzen und an den Dachsparren anbringen
Bei Komplettstation KS:
Z-Profil waagerecht anbringen.
Bei Komplettstation DBS:
Mit Gefälle 0,5% entsprechend unterem Z-Profil anbrin-
gen.
l Analog zum unteren Z-Profil Käfigmuttern (4) einle-
gen, Kollektorhalter (3) und Klemmbleche (21) mit
den Innensechskantschrauben (8) montieren.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Abb. 22 Zusatzdachlatte anbringen
Abb. 23 Obere Z-Schiene anbringen
Abb. 24 Kollektorhalter und Klemmbleche montieren
