Montage des Wannensystems

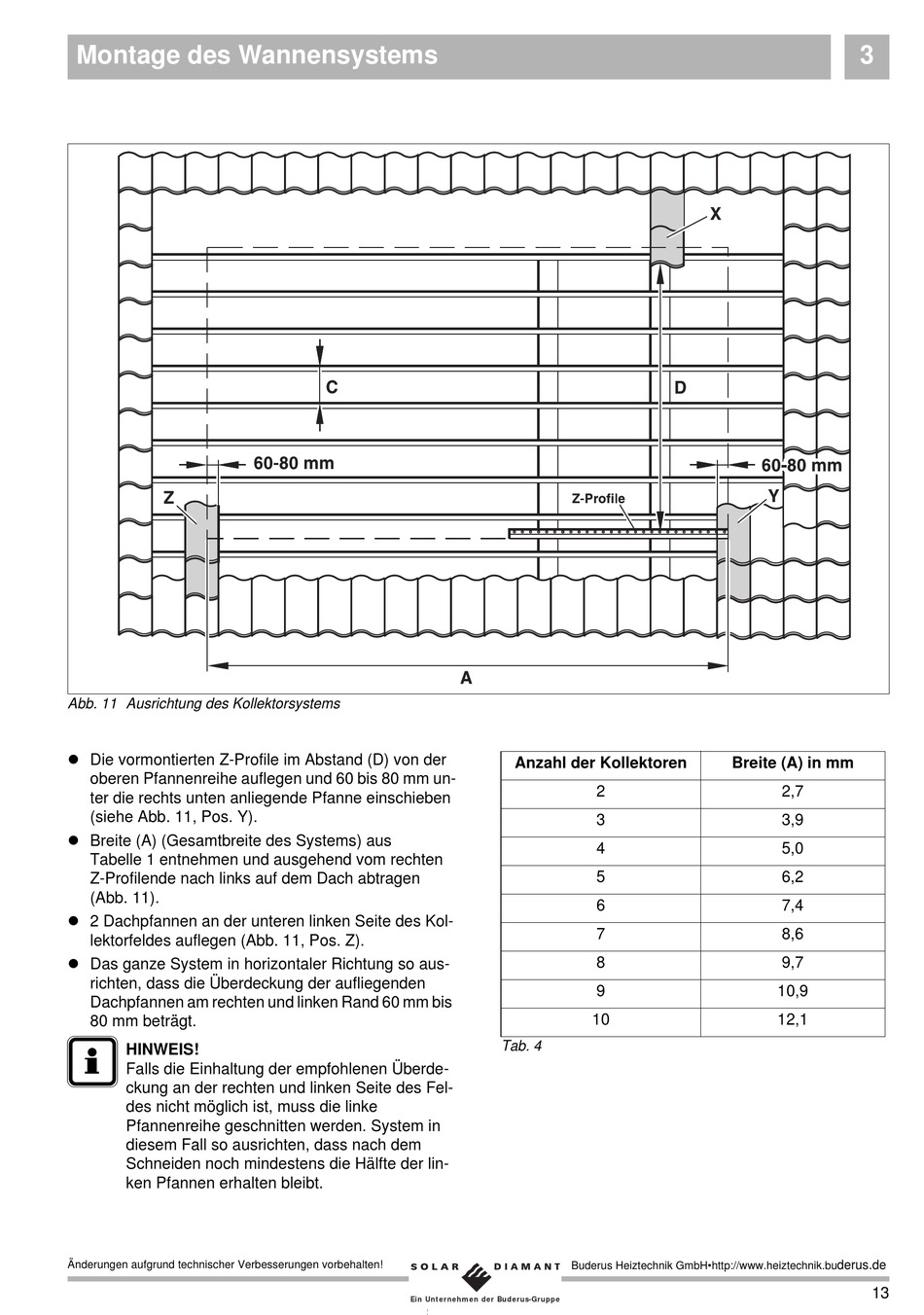

Abb. 11 Ausrichtung des Kollektorsystems
l Die vormontierten Z-Profile im Abstand (D) von der
oberen Pfannenreihe auflegen und 60 bis 80 mm un-
ter die rechts unten anliegende Pfanne einschieben
(siehe Abb. 11, Pos. Y).
l Breite (A) (Gesamtbreite des Systems) aus
Tabelle 1 entnehmen und ausgehend vom rechten
Z-Profilende nach links auf dem Dach abtragen
(Abb. 11).
l 2 Dachpfannen an der unteren linken Seite des Kol-
lektorfeldes auflegen (Abb. 11, Pos. Z).
l Das ganze System in horizontaler Richtung so aus-
richten, dass die Überdeckung der aufliegenden
Dachpfannen am rechten und linken Rand 60 mm bis
80 mm beträgt.
I HINWEIS!
Falls die Einhaltung der empfohlenen Überde-
ckung an der rechten und linken Seite des Fel-
des nicht möglich ist, muss die linke
Pfannenreihe geschnitten werden. System in
diesem Fall so ausrichten, dass nach dem
Schneiden noch mindestens die Hälfte der lin-
ken Pfannen erhalten bleibt.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Anzahl der Kollektoren
Tab. 4
Buderus Heiztechnik GmbH•http://www.heiztechnik.bu
Ein Unt er nehm en der Buderus-Gruppe
Breite (A) in mm
2
3
4
5
6
7
8
9
10
3
2,7
3,9
5,0
6,2
7,4
8,6
9,7
10,9
12,1
