Lieferumfang Anschlusssatz - Buderus SKS 3.0 Montageanleitung

Allgemeine Vorinformationen
2.4

Lieferumfang Anschlusssatz

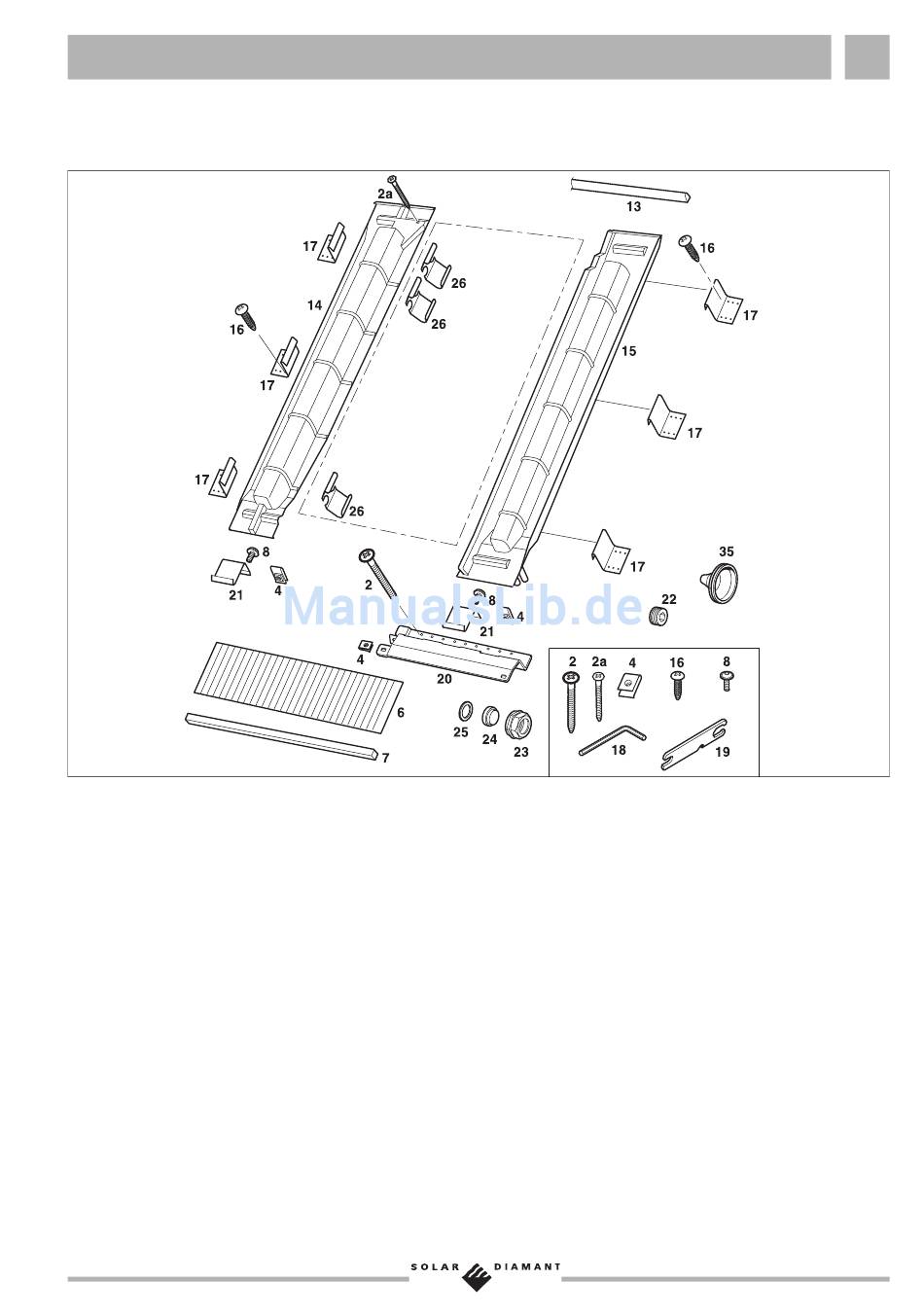

Abb. 5 Anschlusssatz (hydraulischer Anschluss rechts)
Teil-Nr.
2 Holzschraube 6 x 70
2a Wüpofastschraube mit Senkkopf 4 x 50
4 Käfigmutter
6 Bleischürze (0,5 m)
7 Dichtband (selbstklebend, quadratisch)
8 Innensechskantschraube
9 Unterlegscheiben für Höhenausgleich
(Euroclick)(Abb. 4)
11 Niederhalter oben (Abb. 4)
12 Z-Haken oben (Abb. 4)
13 Dreiecksdichtband (selbstklebend)
14 Abschlusskanal links
15 Abschlusskanal rechts
16 Kreuzschlitzschraube
17 Hafter
18 Innensechskantschlüssel (SW 5)
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Anzahl Teil-Nr.
3x 19 Montageschlüssel
1x 20 Z-Profil (kurz)
3x 21 Klemmblech
1x 22 Blindstopfen (Außengewinde)
1x 23 Überwurfmutter
3x 24 Verschlussteil
25 PTFE-Dichtung
2x
26 Sicherungsblech
1x
27 Rücklaufleitung
1x (verdeckt im Abschlusskanal rechts)
2x 34 Vorlaufleitung
(verdeckt im Abschlusskanal rechts)
1x
35 Gummidurchführung
1x
(bei zweireihigen Anlagen)
12x
6x
1x
Ein Unt er nehm en der Buderus-Gruppe
Buderus Heiztechnik GmbH•http://www.heiztechnik.bu
2
Anzahl
1x
1x
2x
1x
1x
1x
1x
3x
1x
1x
1x
derus.de
7
