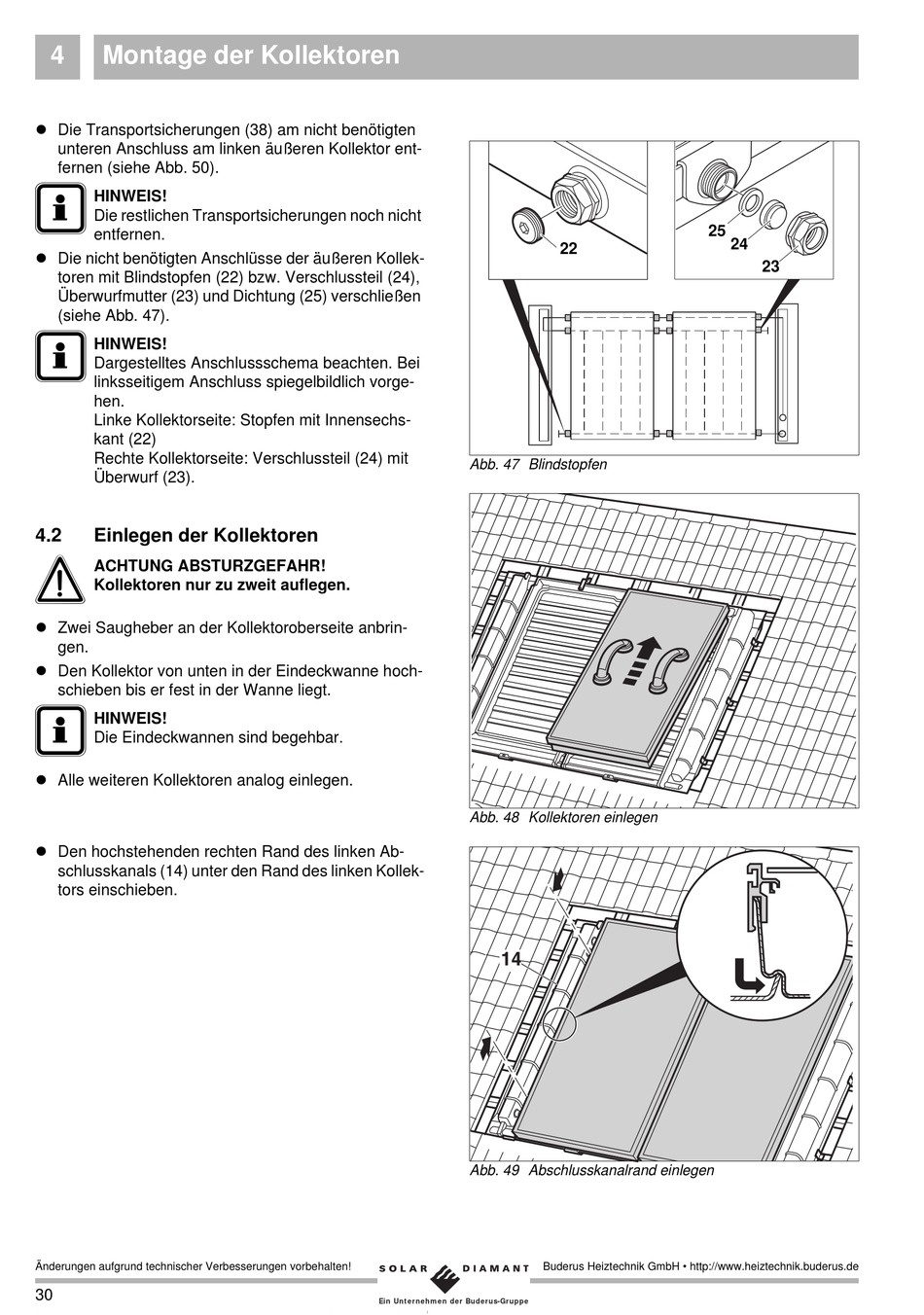

4 Montage der Kollektoren
l Die Transportsicherungen (38) am nicht benötigten
unteren Anschluss am linken äußeren Kollektor ent-
fernen (siehe Abb. 50).
I HINWEIS!
Die restlichen Transportsicherungen noch nicht
entfernen.
l Die nicht benötigten Anschlüsse der äußeren Kollek-
toren mit Blindstopfen (22) bzw. Verschlussteil (24),
Überwurfmutter (23) und Dichtung (25) verschließen
(siehe Abb. 47).
I HINWEIS!
Dargestelltes Anschlussschema beachten. Bei
linksseitigem Anschluss spiegelbildlich vorge-
hen.
Linke Kollektorseite: Stopfen mit Innensechs-
kant (22)
Rechte Kollektorseite: Verschlussteil (24) mit
Überwurf (23).
4.2

Einlegen der Kollektoren

A ACHTUNG ABSTURZGEFAHR!
Kollektoren nur zu zweit auflegen.
l Zwei Saugheber an der Kollektoroberseite anbrin-
gen.
l Den Kollektor von unten in der Eindeckwanne hoch-
schieben bis er fest in der Wanne liegt.
I HINWEIS!
Die Eindeckwannen sind begehbar.
l Alle weiteren Kollektoren analog einlegen.
l Den hochstehenden rechten Rand des linken Ab-
schlusskanals (14) unter den Rand des linken Kollek-
tors einschieben.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
30
Abb. 47 Blindstopfen
Abb. 48 Kollektoren einlegen
Abb. 49 Abschlusskanalrand einlegen
