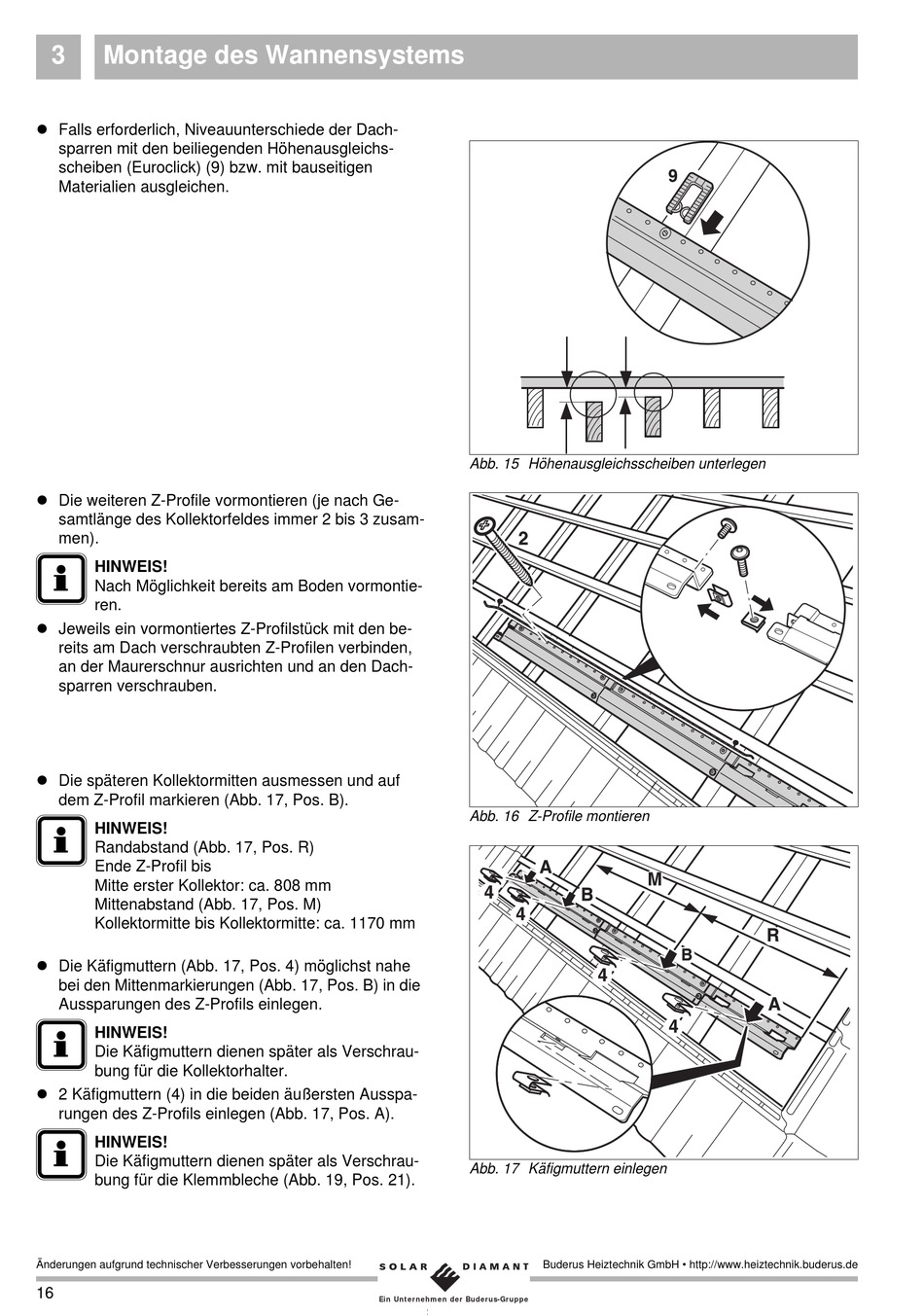

Buderus SKS 3.0 Montageanleitung Seite 16

3 Montage des Wannensystems
l Falls erforderlich, Niveauunterschiede der Dach-
sparren mit den beiliegenden Höhenausgleichs-
scheiben (Euroclick) (9) bzw. mit bauseitigen
Materialien ausgleichen.
l Die weiteren Z-Profile vormontieren (je nach Ge-
samtlänge des Kollektorfeldes immer 2 bis 3 zusam-
men).
I HINWEIS!
Nach Möglichkeit bereits am Boden vormontie-
ren.
l Jeweils ein vormontiertes Z-Profilstück mit den be-
reits am Dach verschraubten Z-Profilen verbinden,
an der Maurerschnur ausrichten und an den Dach-
sparren verschrauben.
l Die späteren Kollektormitten ausmessen und auf
dem Z-Profil markieren (Abb. 17, Pos. B).
I HINWEIS!
Randabstand (Abb. 17, Pos. R)
Ende Z-Profil bis
Mitte erster Kollektor: ca. 808 mm
Mittenabstand (Abb. 17, Pos. M)
Kollektormitte bis Kollektormitte: ca. 1170 mm
l Die Käfigmuttern (Abb. 17, Pos. 4) möglichst nahe
bei den Mittenmarkierungen (Abb. 17, Pos. B) in die
Aussparungen des Z-Profils einlegen.
I HINWEIS!
Die Käfigmuttern dienen später als Verschrau-
bung für die Kollektorhalter.
l 2 Käfigmuttern (4) in die beiden äußersten Ausspa-
rungen des Z-Profils einlegen (Abb. 17, Pos. A).
I HINWEIS!
Die Käfigmuttern dienen später als Verschrau-
bung für die Klemmbleche (Abb. 19, Pos. 21).
Änderungen aufgrund technischer Verbesserungen vorbehalten!
16
Abb. 15 Höhenausgleichsscheiben unterlegen
Abb. 16 Z-Profile montieren
Abb. 17 Käfigmuttern einlegen
