Allgemeine Vorinformationen
3.4
Lieferumfang Anschlusssatz

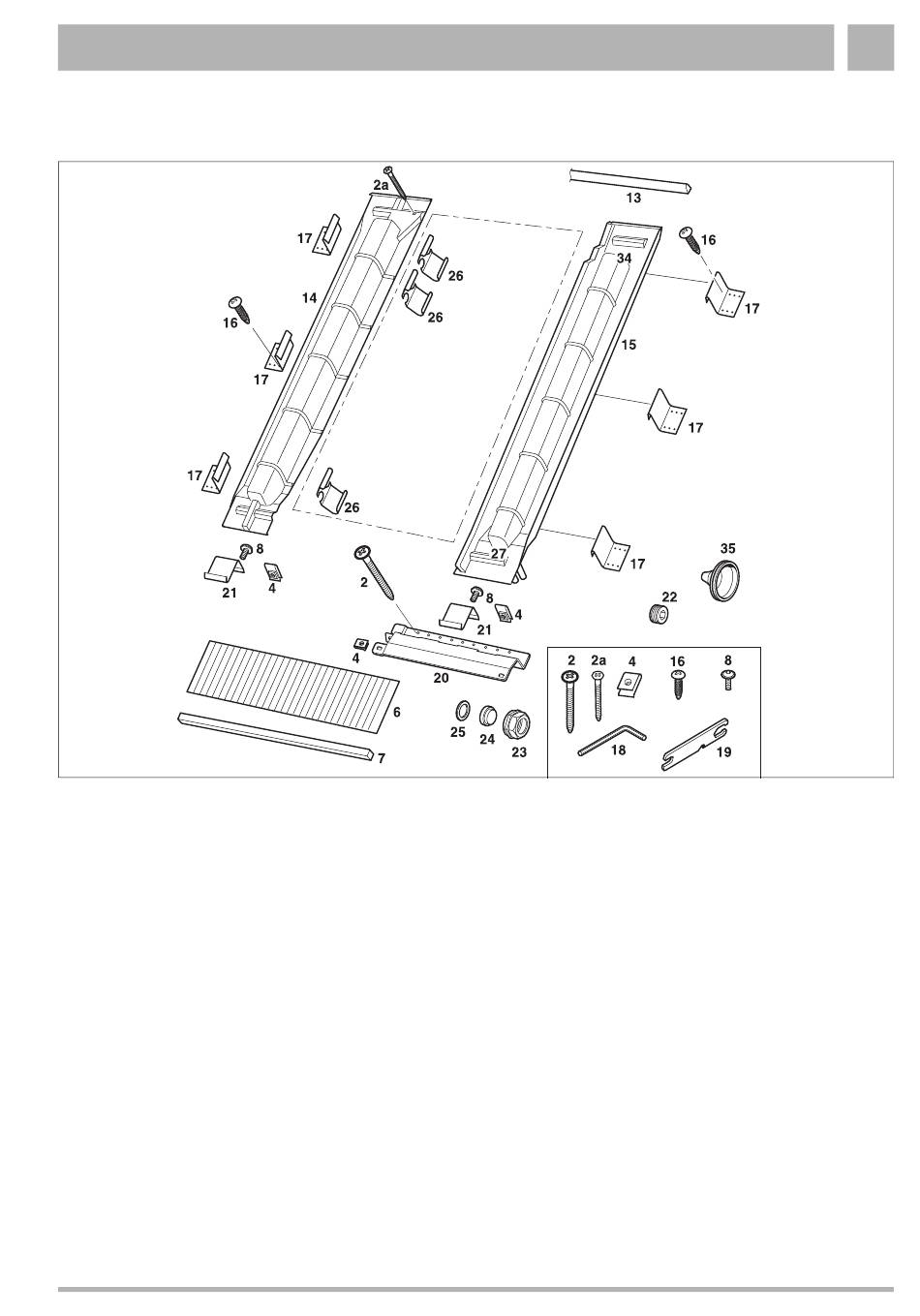

Abb. 5
Anschlusssatz (hydraulischer Anschluss rechts)
Teile-Nr.
2
Holzschraube 6 x 70
2a
Wüpofastschraube mit Senkkopf 4 x 50
4
Käfigmutter
6
Bleischürze (0,5 m)
7
Dichtband (selbstklebend, quadratisch)
8
Innensechskantschraube
9
Unterlegscheiben für Höhenausgleich
(Euroclick Abb. 4)
11
Niederhalter oben (Abb. 4)
12
Z-Haken oben (Abb. 4)
13
Dreiecksdichtband (selbstklebend)
14
Abschlusskanal links
15
Abschlusskanal rechts
16
Kreuzschlitzschraube
17
Hafter
18
Innensechskantschlüssel (SW 5)
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanweisung Sonnenkollektor Logasol SKS 3.0 • Ausgabe 07/2000
Bauteil
Anzahl
Teile-Nr.
3x
19
Montageschlüssel
1x
20
Z-Profil (kurz)
3x
21
Klemmblech
1x
22
Blindstopfen (Außengewinde)
1x
23
Überwurfmutter
3x
24
Verschlussteil
2x
25
PTFE-Dichtung
26
Sicherungsblech
1x
Rücklaufleitung
27
1x
(verdeckt im Anschlusskanal rechts)
2x
Vorlaufleitung
34
(verdeckt im Anschlusskanal rechts)
1x
Gummidurchführung
1x
35
(bei zweireihigen Anlagen)
12x
6x
1x
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Bauteil
Anzahl
3
1x
1x
2x
1x
1x
1x
1x
3x
1x
1x
1x
11
