Abschluss der Arbeiten

6 Abschluss der Arbeiten
Temperaturfühler montieren
l Wärmeleitpaste (liegt der Komplettstation bei) in die
Fühlertauchhülse eindrücken.
l Den Temperaturfühler (36) durch die Klemmver-
schraubung (41, 42) führen und ca. 170 mm bis zum
Anschlag in den Kollektor einschieben (Abb. 58).
ANWENDERHINWEIS
A: Einbauort bei einreihigen Kollektor-
systemen
B: Einbauort bei zweireihigen
Kollektorsystemen
l Das Unterteil der Klemmverschraubung (42) in den
Kollektor einschrauben.
l Die Klemmverschraubung (41, 42) festziehen.
ANWENDERHINWEIS
Die folgenden Dichtungs- und Dämmungs-
arbeiten werden erst vorgenommen, wenn
eine Druckprobe erfolgt ist und alle An-
schlüsse dicht sind.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanweisung Sonnenkollektor Logasol SKS 3.0 • Ausgabe 07/2000
A

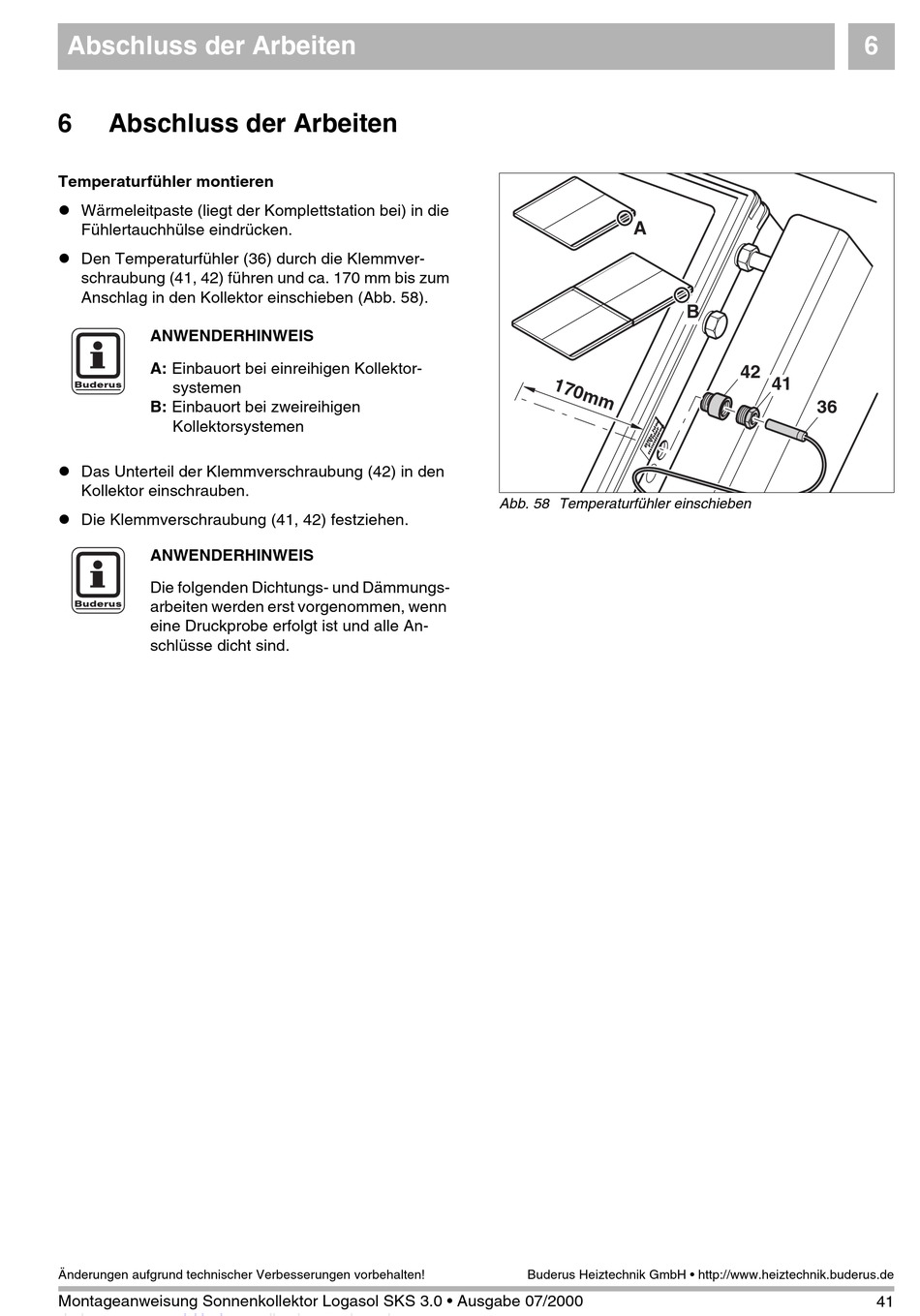

Abb. 58 Temperaturfühler einschieben
