3 Netztopologien
3 Netztopologien
Mit den OZD Profi 12M ... sind folgende Netztopologien
realisierbar:
Punkt zu Punkt-Verbindung
Linientopologie
Sterntopologie
Redundanter optischer Ring
Auch Kombinationen aus diesen Grund typen sind möglich.
Zum Aufbau der LWL-Strecken dieser Netz topologien
werden Leitungen mit zwei optischen Fasern eingesetzt.
Ist im Störungsfall – z. B. Bruch einer LWL-Leitung – eine
hohe Ausfallsicherheit des Feldbusnetzes erforderlich,
kann durch eine redundante Netzkonfigura tion die Ver-
fügbarkeit des Netzes erhöht werden.
3.1 Linientopologie
Endgerät/
Bussegment
OZD ... P11
OZD ... G11 (-1300)
CH 2
S
E

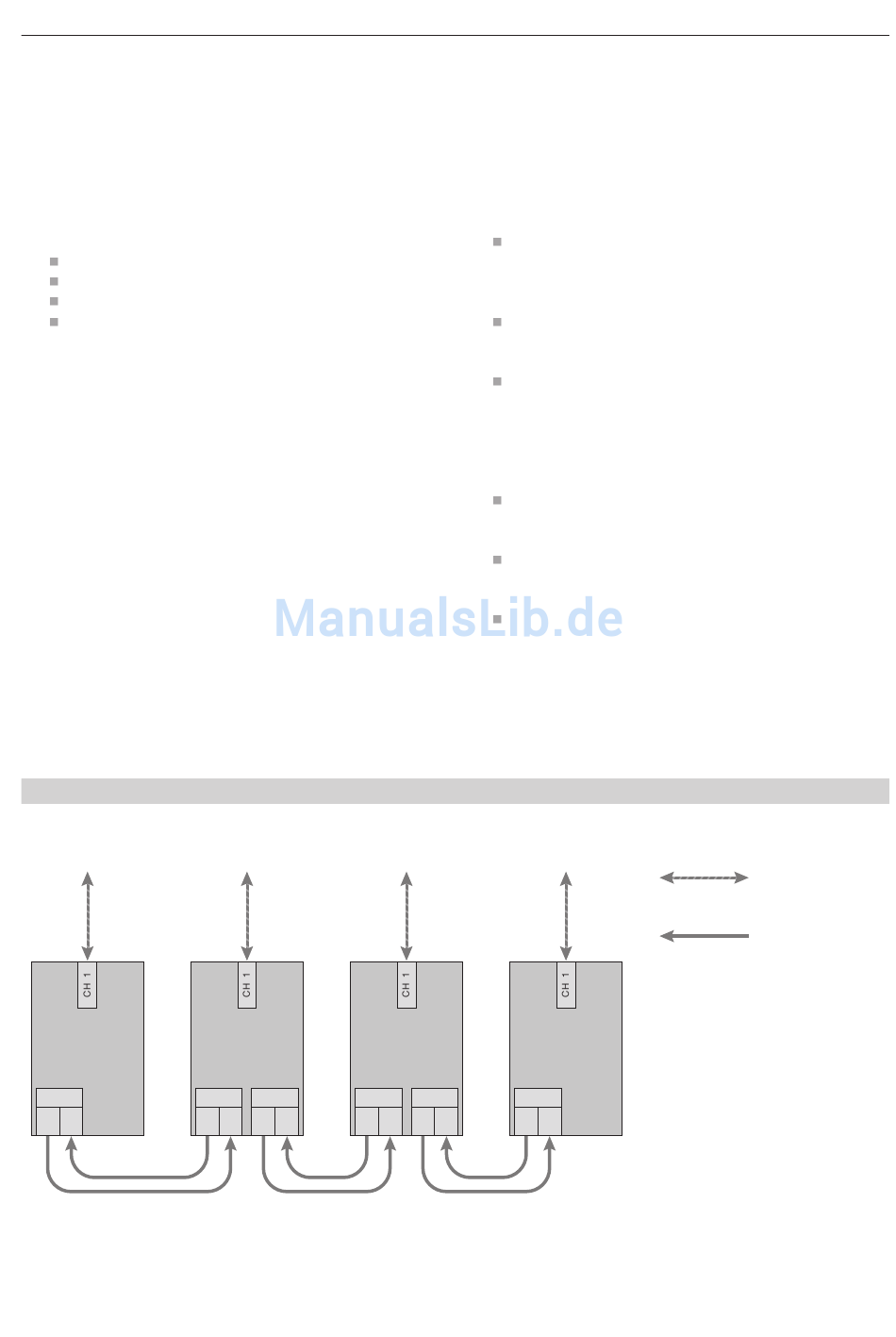

Abb. 2: Netzstruktur in optischer Linientopologie
Version 7 03/2013
Endgerät/
Bussegment
OZD ... P12
OZD ... G12 (-1300)
OZD ... G12 (-1300)
CH 2
CH 3
S
E
S
E
S
Bitte beachten Sie:
An die elektrische Schnittstelle des OZD Profi
12M ... sind einzelne Endgeräte oder vollständige
PROFIBUS-Segmente mit max. 31 Teilnehmern
anschließbar.
Verlegen Sie in stark EMV-gefährdeten Bereichen
ausschließlich LWL, um EMV-Einwirkungen in das
gesamte Netz auszuschließen.
Optisch dürfen nur OZD Profi 12M ... gleichen
Typs miteinander verbunden werden:
– OZD Profi 12M P11 mit ... P12
– OZD Profi 12M G11 mit ... G12 und ...G12 EEC
– OZD Profi 12M G11-1300 mit ... G12-1300
und ...G12-1300 EEC
Optische Kanäle, die über LWL miteinander
verbunden sind, müssen die gleiche Betriebsart
eingestellt haben.
Nur über die RS485-Schnittstelle sind Übergänge
zwischen verschiedenen OZD Profi 12M ...-Typen
möglich.
OZD Profi 12M G12(-1300) EEC kann in den nach-
folgend beschriebenen Netztopologien überall dort
ein gesetzt werden, wo auch ein OZD Profi 12M
G12(-1300) eingesetzt werden kann.
Endgerät/
Bussegment
Bussegment
OZD ... P12
OZD ... P11
OZD ... G11 (-1300)
CH 2
CH 3
CH 2
E
S
E
S
Endgerät/
RS 485-Busleitung
LWL-Faser
E
3.1 Linientopologie
