4 Inbetriebnahme

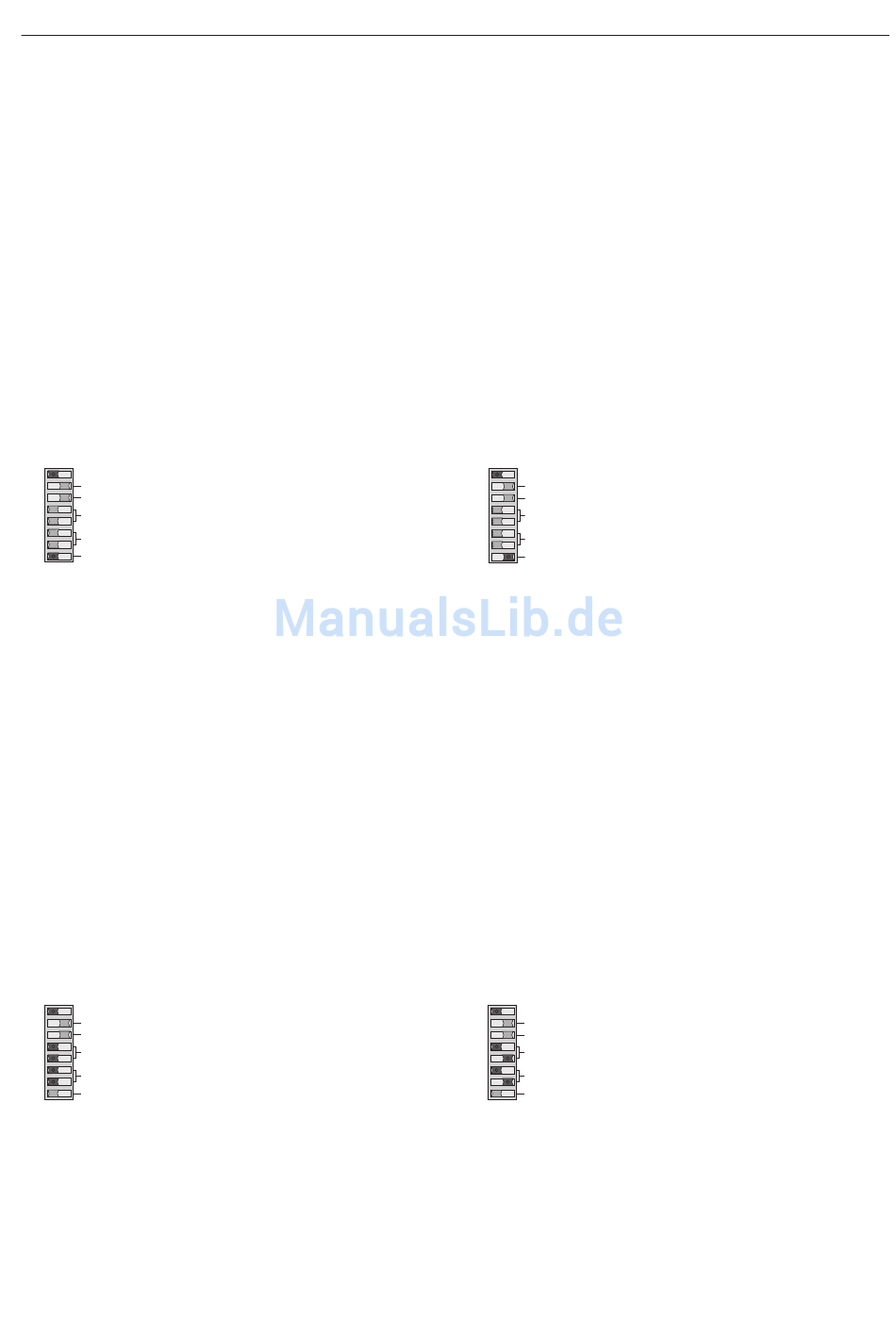

4.5.2 Einstellen der Betriebsart

Achtung! Die folgenden Angaben gelten nur für die
Defaultstellung von S7 (S7 = 0)!
Mit dem DIL-Schalter S0 wird die Betriebsart des elektri-
schen Kanals CH1 eingestellt.
Mit den DIL-Schaltern S1 und S2 wird die Betriebsart
des optischen Kanals CH2 eingestellt.

4.5.2.1 Einstellen der Betriebsart des elektrischen

Kanals (CH1)
Betriebsart „elektrischer Kanal mit Segmentüber-
wachung"
0 1
S 7
S 6 CH 3
S 5 CH 2
S 4
CH 3
S 3
S 2
CH1 ist in diese Betriebsart geschaltet,
CH 2
S 1
wenn sich S0 in Stellung 0 befindet.
S 0 CH 1

4.5.2.2 Einstellen der Betriebsart der optischen

Kanäle (CH2, CH3)
Die Betriebsart kann für jeden optischen Kanal getrennt
eingestellt werden. Kombinationen der Betriebsarten
"Linie mit und Linie ohne LWL-Streckenüberwachung"
sind möglich.
Beachten Sie, daß die Betriebsart der beiden über die
LWL-Leitung miteinander verbundenen optischen Kanäle
immer gleich eingestellt sein muß!
Die Betriebsart „redundanter optischer Ring" muß immer
an beiden optischen Kanälen eingestellt sein.
Betriebsart „Linie mit LWL-Streckenüberwachung
und Segmentierung"
0 1
S 7
S 6 CH 3
S 5 CH 2
S 4
CH 3 CH3 ist in diese Betriebsart geschaltet,
S 3
S 2
wenn sich S3 und S4 in Stellung 0
CH 2
S 1
befinden.
S 0 CH 1
CH2 ist in diese Betriebsart geschaltet,
wenn sich S1 und S2 in Stellung 0
befinden.
Version 7 03/2013
4.5 Einstellen von Kompatibilität, Betriebsart und Sendeleistung
Mit den DIL-Schaltern S3 und S4 wird die Betriebsart
des optischen Kanals CH3 eingestellt.
Bei OZD Profi 12M ... mit nur einer optischen Schnitt -
stelle haben S3 und S4 keine Funktion.
Betriebsart „elektrischer Kanal ohne Segment über -
wachung"
0 1
S 7
S 6 CH 3
S 5 CH 2
S 4
CH 3
S 3
S 2
CH 2
S 1
S 0 CH 1
Betriebsart „Linie ohne LWL-Streckenüber -
wachung"
0 1
S 7
S 6 CH 3
S 5 CH 2
S 4
CH 3
S 3
S 2
CH 2
S 1
S 0 CH 1
CH1 ist in diese Betriebsart geschaltet,
wenn sich S0 in Stellung 1 befindet.
Beachten Sie, daß diese Betriebsart nur
im Sternsegment der Sterntopologie
eingestellt sein sollte.
CH3 ist in diese Betriebsart geschaltet,
wenn sich S3 in Stellung 1 und S4 in
Stellung 0 befinden.
CH2 ist in diese Betriebsart geschaltet,
wenn sich S1 in Stellung 1 und S2 in
Stellung 0 befinden.
19
