4 Inbetriebnahme
Verriegelungs-
schieber

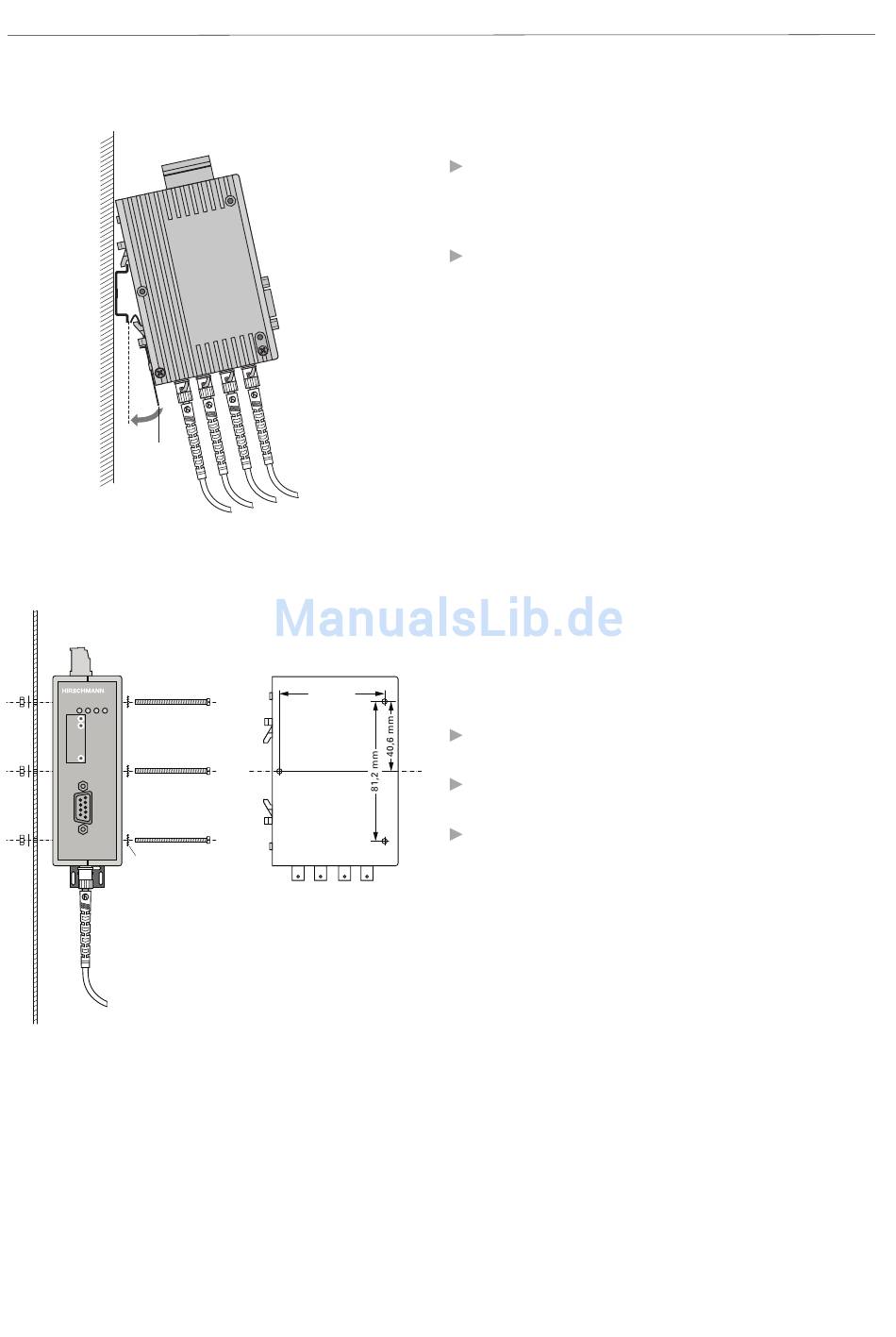

Abb. 9: Montage eines Moduls auf einer Standardhutschiene
OZD Profi 12M
System
CH 1
CH 2
CH 3
CH 2
CH 3
Receive
Signal
Intensity
GND
CH 1
Zahnscheibe
Abb. 10: Montage eines Moduls auf einer Montageplatte
24
61,2 mm
Ø 3 mm
Ø 3 mm
Montieren auf eine Hutschiene
Hängen Sie die oberen Rasthaken des Moduls in die
Hutschiene ein und drücken Sie die Unterseite, wie in
der Abbildung 7 gezeigt, auf die Schiene, bis sie hör-
bar einrastet.
Die Demontage erfolgt durch Zug am Ver riege lungs -
schieber nach unten.
Montieren auf eine Montageplatte
Die Module sind mit drei Durch gangsbohrungen verse-
hen. Diese ermöglichen eine Montage auf einer beliebi-
gen ebenen Unterlage – z. B. auf der Montageplatte
eines Schaltschrankes.
Versehen Sie die Montageplatte mit drei Bohrungen
entsprechend der Bohrschablone in Abbildung 8.
Befestigen Sie die Module mit Maschinenschrauben
(z. B. M 3 x 40).
Sorgen Sie für eine zuverlässige elektrische Verbin-
dung zwischen Modulgehäuse und Montageplatte.
Unter legen Sie die Schraubenköpfe mit Zahnscheiben
um die vorhandene Lackierung zu durchstoßen.
4.6 Installieren
Version 7 03/2013
