4 Inbetriebnahme
Normempfehlungen zur räumlichen Anordnung von
Geräten und Leitungen
Empfehlungen zur räumlichen Anordnung von Ge -
räten und Leitungen mit dem Ziel, eine möglichst
geringe gegenseitige Beeinflussung zu gewähr -
leisten, enthält EN 50174–2.
Umgang mit Busleitungsschirmen
Beachten Sie die folgenden Maßnahmen bei der
Schirmung von Leitungen:
- Verwenden Sie durchgängig geschirmte Leitun-
gen. Die Schirme dieser Leitungen müssen eine
ausreichende Deckungsdichte des Schirmes
aufweisen, um die gesetzlichen Anforderungen
an die Störabstrahlung und -einstrahlung zu
erfüllen.
- Legen Sie die Schirme von Busleitungen immer
beidseitig auf. Nur durch den beidseitigen Anschluß
der Schirme erreichen Sie die gesetzlichen Anfor-
derungen an die Störabstrahlung und -einstrah-
lung Ihrer Anlage (CE-Zeichen).
Ausführung von Schirmanschlüssen

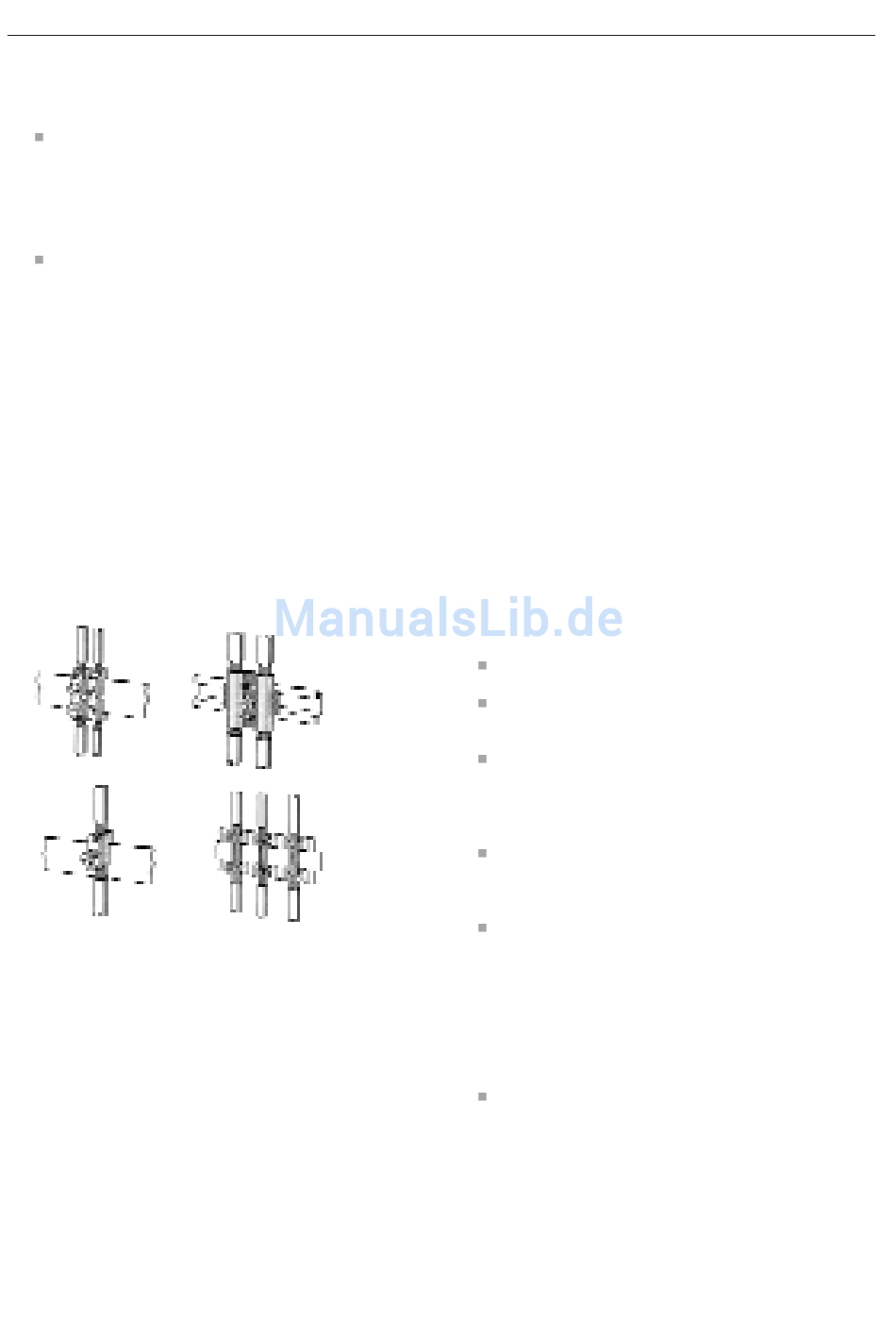

Abb. 7: Befestigen von geschirmten Leitungen mit Kabel -
schellen und Schlauchbindern (schematische
Darstellung)
22
- Befestigen Sie den Schirm der Busleitung am
Steckergehäuse oder an den dafür vorgesehenen
Kabelschellen.
- Bei stationärem Betrieb ist es empfehlenswert,
die geschirmte Leitung unterbrechungsfrei abzu -
isolieren und auf die Schirm-/Schutzleiterschiene
aufzulegen.
Hinweis:
Bei Potentialdifferenzen zwischen den Erdungspunk-
ten kann über den beidseitig angeschlossenen Schirm
ein unzulässig hoher Ausgleichsstrom fließen. Trennen
Sie zur Behebung des Problems auf keinen Fall den
Schirm der Busleitung auf!
Folgende Lösung ist zulässig:
Verlegen Sie parallel zur Busleitung eine zusätzliche
Potentialausgleichsleitung, die den Schirmstrom über-
nimmt.
Beachten Sie beim Auflegen von Leitungsschirmen bitte
die folgenden Punkte:
Befestigen Sie die Schirmgeflechte mit Kabel -
schellen aus Metall.
Die Schellen müssen den Schirm großflächig
umschließen und guten Kontakt ausüben (siehe
Abb. 7).
Kontaktieren Sie die Leitungen nur über den
Kupfergeflechtschirm, nicht über den Al-Folien-
schirm. Der Folienschirm ist zur Erhöhung der
Reißfestigkeit einseitig auf eine Kunststofffolie
aufgebracht und damit nichtleitend!
Die Schirme aller Leitungen, die von außen in einen
Schrank führen, müssen am Eintrittsort in die
Schrankhülle abgefangen und großflächig mit der
Schrankerde kontaktiert werden.
Beim Entfernen der Leitungsmäntel ist darauf zu
achten, daß der Geflechtschirm der Leitungen nicht
verletzt wird. Ideal für eine gute Kontaktierung von
Erdungselementen miteinander sind verzinnte oder
galvanisch stabilisierte Oberflächen. Bei verzinkten
Oberflächen müssen die erforderlichen Kontakte
durch eine geeignete Verschraubung sichergestellt
werden. Lackierte Oberflächen an den Kontakt -
stellen sind ungeeignet.
Schirmabfangungen/-kontaktierungen dürfen nicht
als Zugentlastung verwendet werden. Der Kontakt
zur Schirmschiene könnte sich verschlechtern oder
abreißen.
4.6 Installieren
Version 7 03/2013
