Scheppach SG6500 Originalbetriebsanleitung Seite 78

Fig. 3
A
Fig. 4
Fig. 5
Fig. 6
78
15
B
C
D
15
B
C
D
Montage
Votre machine n'est pas complètement montée

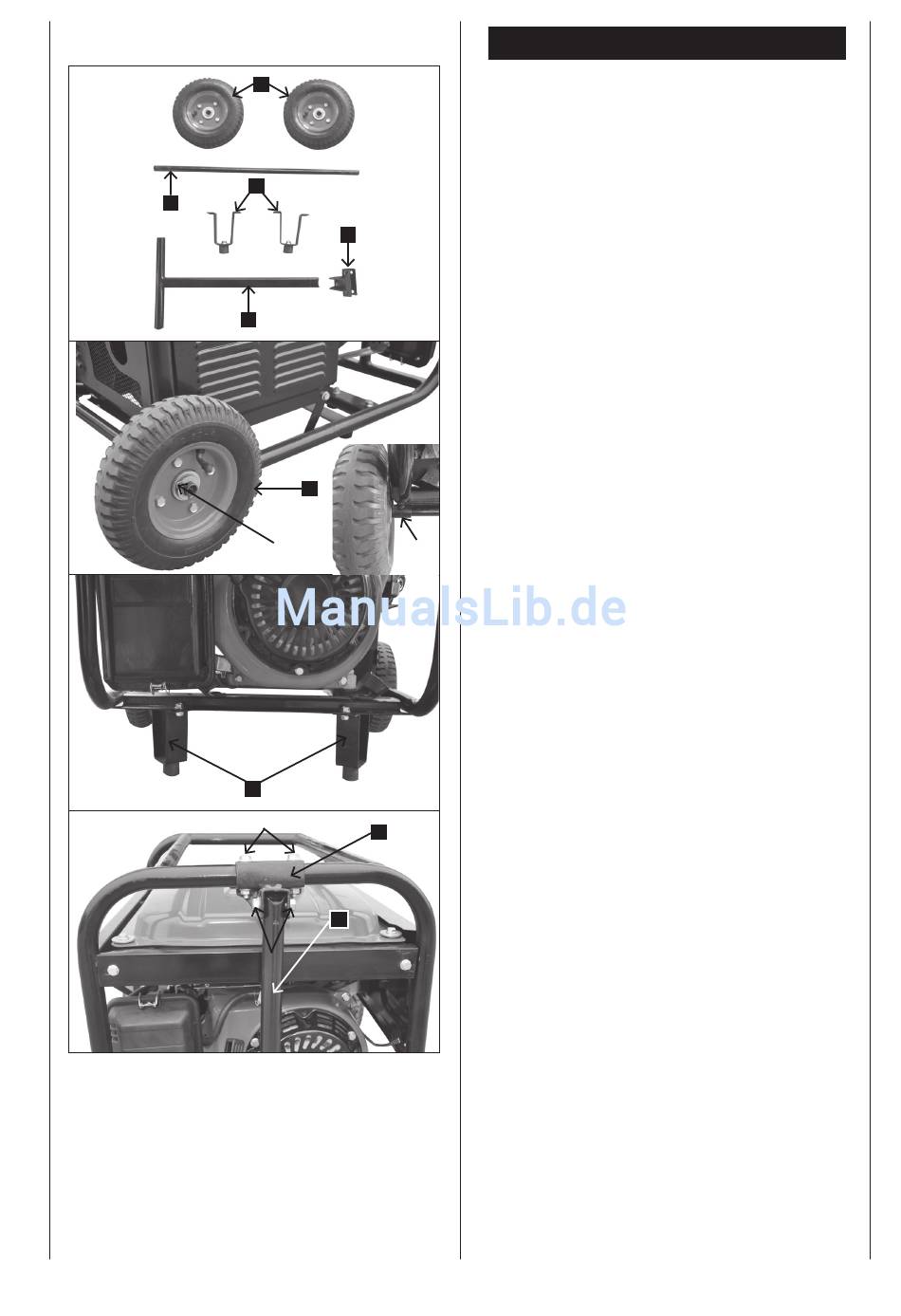

Monter le dispositif de transport, fig. 3/4/5
1. Montez le pied (16), les roues (14) et le guidon (18)
comme illustré sur les figures 4 à 8.
2. Montez toutes les pièces avant de remplir de carburant
et d'huile afin d'éviter une fuite de liquides.
3 Pour monter les roues, faites d'abord glisser l'essieu
(15) à travers les supports sur la face inférieure du
générateur de courant et montez les roues (14) com-
me illustré sur la figure 7.
4 Pousser les roues (15) à droite et à gauche sur
l'essieu et fixer avec la goupille. (Fig. 3,4).
5 Monter le pied d'appui (B) avec les vis et écrous sur
le renfort de châssis inférieur (fig. 5).
6 Visser le support de fixation (C) en haut au milieu
avec 2 vis et 2 écrous sur le châssis. Puis monter la
poignée de transport (D) avec une vis et un écrou sur
le support de fixation. Pendant le montage du guidon
(18), veillez à ce que le côté en biais (fig. 6) soit
tourné vers l'extérieur afin de garantir une fonction
de relevage correcte
