Kokkupanek
Teie masin on täielikult kokku pandud

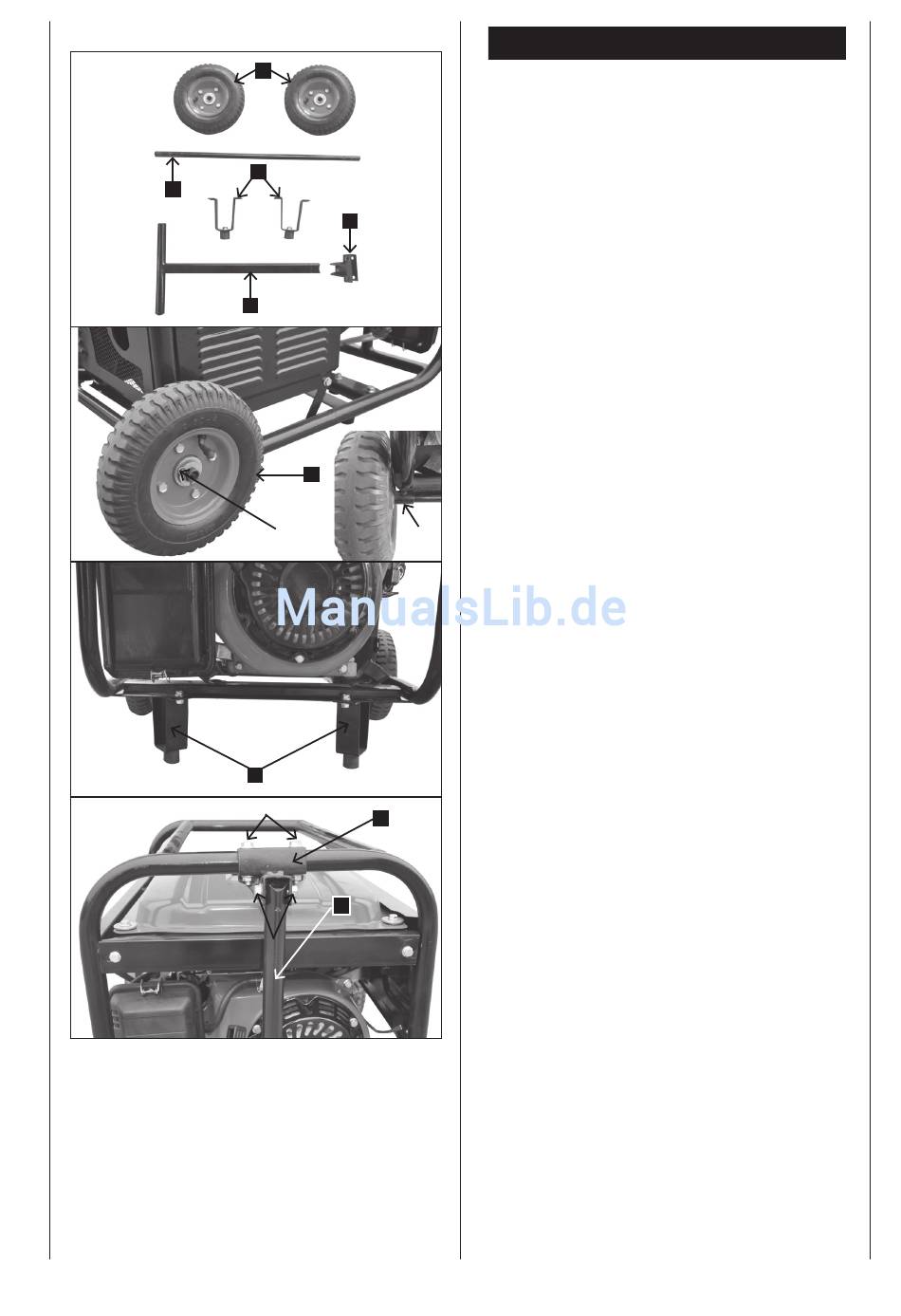

Transpordiseadme kokkupanek, Joon. 3/4/5/6
1. Monteerige seisujalg (16), rattad (14) ja lükkesang (18)
piltidel 4-8 kujutatud viisil.
2. Monteerige enne kütuse ja õli sissevalamist kõik
osad, et vältida vedelike väljavoolamist.
3 Rataste monteerimiseks lükake esmalt rattatelg (15)
läbi elektrigeneraatori alaküljel asuvate hoidikute ja
monteerige rattad (14) pildil 4 kujutatud viisil.
4 Lükake rattad (15) paremal ja vasakul teljele ning fik-
seerige splindiga. (joon. 3,4).
5 Monteerige tugijalad (B) poltide ja mutritega alumise
raamitoe külge (joon. 5).
6 Kruvige hoidik (C) ülal keskel 2 poldi ja 2 mutriga raa-
mi külge. Siis monteerige transpordikäepide (D) poldi
ja mutriga hoidiku külge.(Joon. 6) Pidage lükkesanga
(18) monteerimisel silmas, et kaldus külg on väljapoole
suunatud, et korrektne klappimisfunktsioon tagada.
