Montage - Scheppach SG6500 Originalbetriebsanleitung

Fig. 3
A
Fig. 4
Fig. 5
Fig. 6
18
15
B
C
D
15
B
C
D

Montage

Ihre Maschine ist nicht kpl. montiert

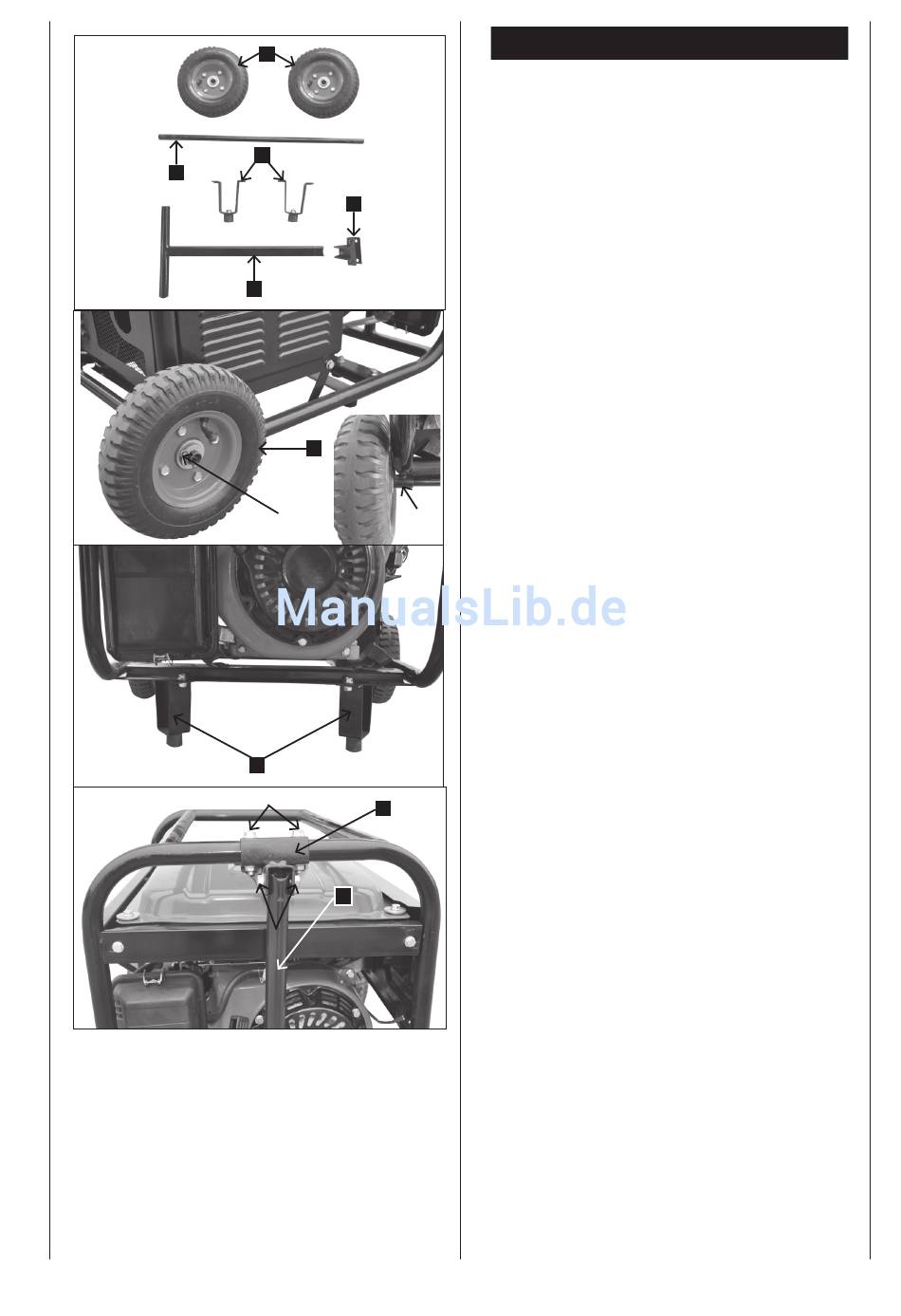

Montieren der Transportvorrichtung, Abb. 3/4/5/6
1 Montieren Sie den Standfuß (16), die Räder (14) und
den Transportgriff (18) wie in den Bilder 4-8 darge-
stellt.
2 Montieren Sie alle Teile bevor Sie Kraftstoff und Öl
einfüllen, um ein Auslaufen von Flüssigkeiten zu ver-
meiden.
3 Zum Montieren der Räder schieben Sie zuerst die Rad-
achse (15) durch die Halterungen auf der Unterseite
des Stromerzeugers und montieren die Räder (14) wie
auf Bild 4 dargestellt.
4 Räder (15) rechts und links auf die Achse schieben
und mit dem Splint fixieren. (Abb. 3,4).
5 Stützfüße (B) mit Schrauben und Muttern an die untere
Rahmenstrebe montieren (Abb. 5).
6 Die Halterung (C) oben mittig, mit 2 Schrauben und 2
Muttern, an den Rahmen schrauben. Dann den Trans-
portgriff (D) mit einer Schraube und einer Mutter an
die Halterung montieren. Achten Sie bei der Montage
des Transportgriffs darauf, dass die schräge Seite nach
außen gerichtet ist, um die korrekte Klappfunktion zu
gewährleisten (Abb. 6).
