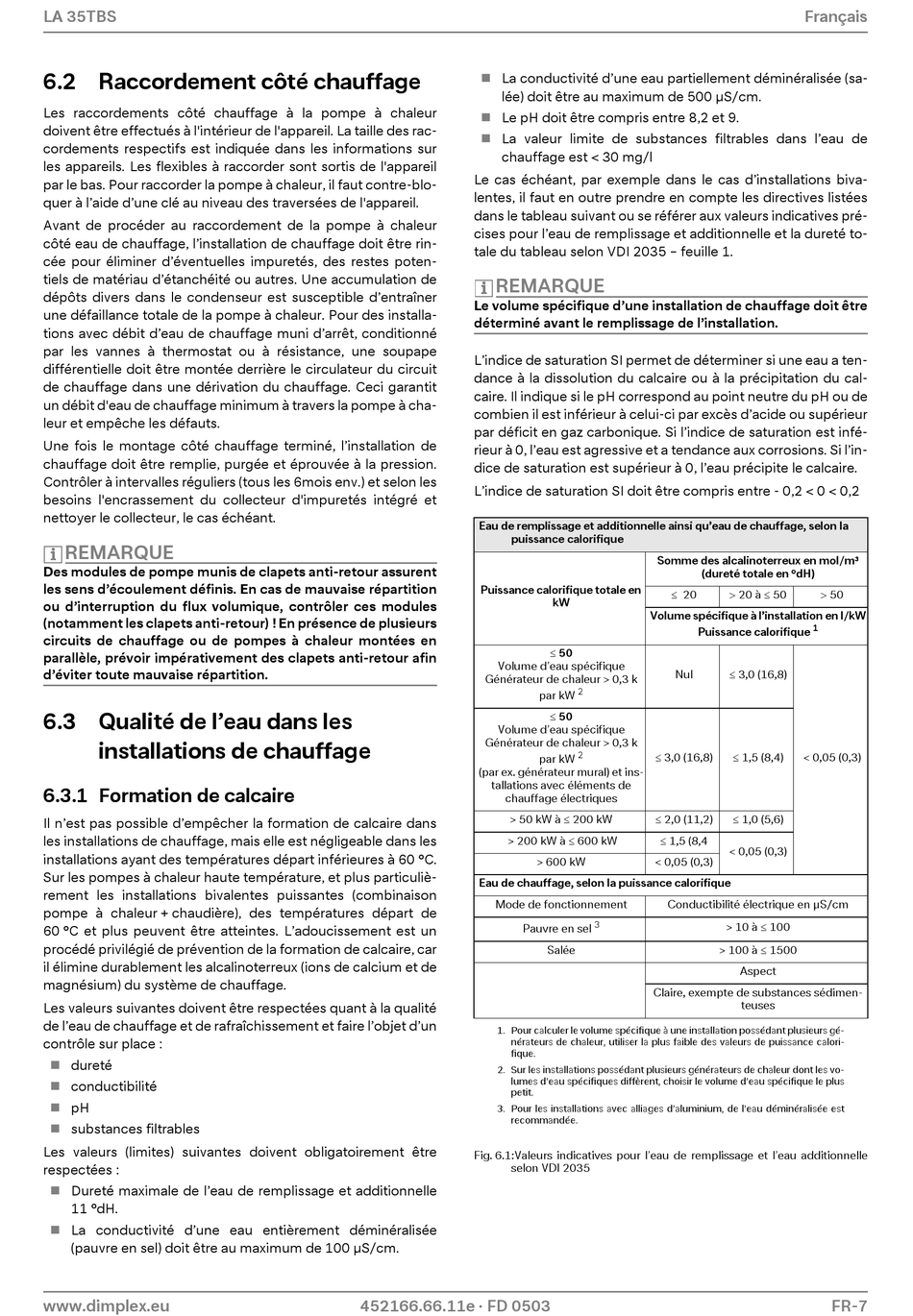

6.2 Raccordement côté chauffage
Les raccordements côté chauffage à la pompe à chaleur
doivent être effectués à l'intérieur de l'appareil. La taille des rac-
cordements respectifs est indiquée dans les informations sur
les appareils. Les flexibles à raccorder sont sortis de l'appareil
par le bas. Pour raccorder la pompe à chaleur, il faut contre-blo-
quer à l'aide d'une clé au niveau des traversées de l'appareil.
Avant de procéder au raccordement de la pompe à chaleur
côté eau de chauffage, l'installation de chauffage doit être rin-
cée pour éliminer d'éventuelles impuretés, des restes poten-
tiels de matériau d'étanchéité ou autres. Une accumulation de
dépôts divers dans le condenseur est susceptible d'entraîner
une défaillance totale de la pompe à chaleur. Pour des installa-
tions avec débit d'eau de chauffage muni d'arrêt, conditionné
par les vannes à thermostat ou à résistance, une soupape
différentielle doit être montée derrière le circulateur du circuit
de chauffage dans une dérivation du chauffage. Ceci garantit
un débit d'eau de chauffage minimum à travers la pompe à cha-
leur et empêche les défauts.
Une fois le montage côté chauffage terminé, l'installation de
chauffage doit être remplie, purgée et éprouvée à la pression.
Contrôler à intervalles réguliers (tous les 6mois env.) et selon les
besoins l'encrassement du collecteur d'impuretés intégré et
nettoyer le collecteur, le cas échéant.
REMARQUE
Des modules de pompe munis de clapets anti-retour assurent
les sens d'écoulement définis. En cas de mauvaise répartition
ou d'interruption du flux volumique, contrôler ces modules
(notamment les clapets anti-retour) ! En présence de plusieurs
circuits de chauffage ou de pompes à chaleur montées en
parallèle, prévoir impérativement des clapets anti-retour afin
d'éviter toute mauvaise répartition.
6.3 Qualité de l'eau dans les
installations de chauffage
6.3.1 Formation de calcaire
Il n'est pas possible d'empêcher la formation de calcaire dans
les installations de chauffage, mais elle est négligeable dans les
installations ayant des températures départ inférieures à 60 °C.
Sur les pompes à chaleur haute température, et plus particuliè-
rement les installations bivalentes puissantes (combinaison
pompe à chaleur + chaudière), des températures départ de
60 °C et plus peuvent être atteintes. L'adoucissement est un
procédé privilégié de prévention de la formation de calcaire, car
il élimine durablement les alcalinoterreux (ions de calcium et de
magnésium) du système de chauffage.
Les valeurs suivantes doivent être respectées quant à la qualité
de l'eau de chauffage et de rafraîchissement et faire l'objet d'un
contrôle sur place :
dureté

conductibilité

pH

substances filtrables

Les valeurs (limites) suivantes doivent obligatoirement être
respectées :
Dureté maximale de l'eau de remplissage et additionnelle

11 °dH.
 La conductivité d'une eau entièrement déminéralisée
(pauvre en sel) doit être au maximum de 100 μS/cm.
www.dimplex.eu
 La conductivité d'une eau partiellement déminéralisée (sa-
lée) doit être au maximum de 500 μS/cm.
Le pH doit être compris entre 8,2 et 9.

La valeur limite de substances filtrables dans l'eau de

chauffage est < 30 mg/l
Le cas échéant, par exemple dans le cas d'installations biva-
lentes, il faut en outre prendre en compte les directives listées
dans le tableau suivant ou se référer aux valeurs indicatives pré-
cises pour l'eau de remplissage et additionnelle et la dureté to-
tale du tableau selon VDI 2035 – feuille 1.
REMARQUE
Le volume spécifique d'une installation de chauffage doit être
déterminé avant le remplissage de l'installation.
L'indice de saturation SI permet de déterminer si une eau a ten-
dance à la dissolution du calcaire ou à la précipitation du cal-
caire. Il indique si le pH correspond au point neutre du pH ou de
combien il est inférieur à celui-ci par excès d'acide ou supérieur
par déficit en gaz carbonique. Si l'indice de saturation est infé-
rieur à 0, l'eau est agressive et a tendance aux corrosions. Si l'in-
dice de saturation est supérieur à 0, l'eau précipite le calcaire.
L'indice de saturation SI doit être compris entre - 0,2 < 0 < 0,2
Eau de remplissage et additionnelle ainsi qu'eau de chauffage, selon la
puissance calorifique
Puissance calorifique totale en
Volume d'eau spécifique
Générateur de chaleur > 0,3 k
Volume d'eau spécifique
Générateur de chaleur > 0,3 k
(par ex. générateur mural) et ins-
tallations avec éléments de
chauffage électriques
> 50 kW à 200 kW
> 200 kW à 600 kW
Eau de chauffage, selon la puissance calorifique
Mode de fonctionnement
Pauvre en sel
1. Pour calculer le volume spécifique à une installation possédant plusieurs gé-
nérateurs de chaleur, utiliser la plus faible des valeurs de puissance calori-
fique.
2. Sur les installations possédant plusieurs générateurs de chaleur dont les vo-
lumes d'eau spécifiques diffèrent, choisir le volume d'eau spécifique le plus
petit.
3. Pour les installations avec alliages d'aluminium, de l'eau déminéralisée est
recommandée.
Fig. 6.1:Valeurs indicatives pour l'eau de remplissage et l'eau additionnelle
selon VDI 2035
