6.3 Heizungsseitiger Anschluss

Die heizungsseitigen Anschlüsse an der Wärme-
pumpe sind mit 1 1/4" Außengewinde versehen.
Beim Anschluss an die Wärmepumpe muss an den
Übergängen mit einem Schlüssel gegengehalten
werden.
Bevor die heizwasserseitigen Anschlüsse der Wär-
mepumpe erfolgen, muss die Heizungsanlage ge-
spült werden, um eventuell vorhandene Verunreini-
gungen, Reste von Dichtmaterial oder ähnliches zu
entfernen. Ein Ansammeln von Rückständen im
Verflüssiger kann zum Totalausfall der Wärmepum-
pe führen. Für Anlagen mit absperrbarem Heiz-
wasserdurchfluss, bedingt durch Heizkörper- bzw.
Thermostatventile, muss ein Überströmventil bau-
seits hinter der Heizungspumpe in einem Heizungs-
bypass eingebaut werden. Dies sichert einen Min-
destheizwasserdurchfluss durch die Wärmepumpe
und verhindert Störungen.
Nach erstellter heizungsseitiger Installation ist die
Heizungsanlage zu füllen, zu entlüften und abzudrük-
ken.
Mindestheizwasserdurchsatz
Der Mindestheizwasserdurchsatz der Wärmepum-
pe ist in jedem Betriebszustand der Heizungsanla-
ge sicherzustellen. Dieses kann z.B. durch Installa-
tion eines differenzdrucklosen Verteilers oder eines
Überströmventiles erreicht werden. Die Einstellung
eines Überströmventiles ist in Kapitel Inbetriebnah-
me erklärt.
Frostschutz
Bei Wärmepumpen, die frostgefährdet aufgestellt

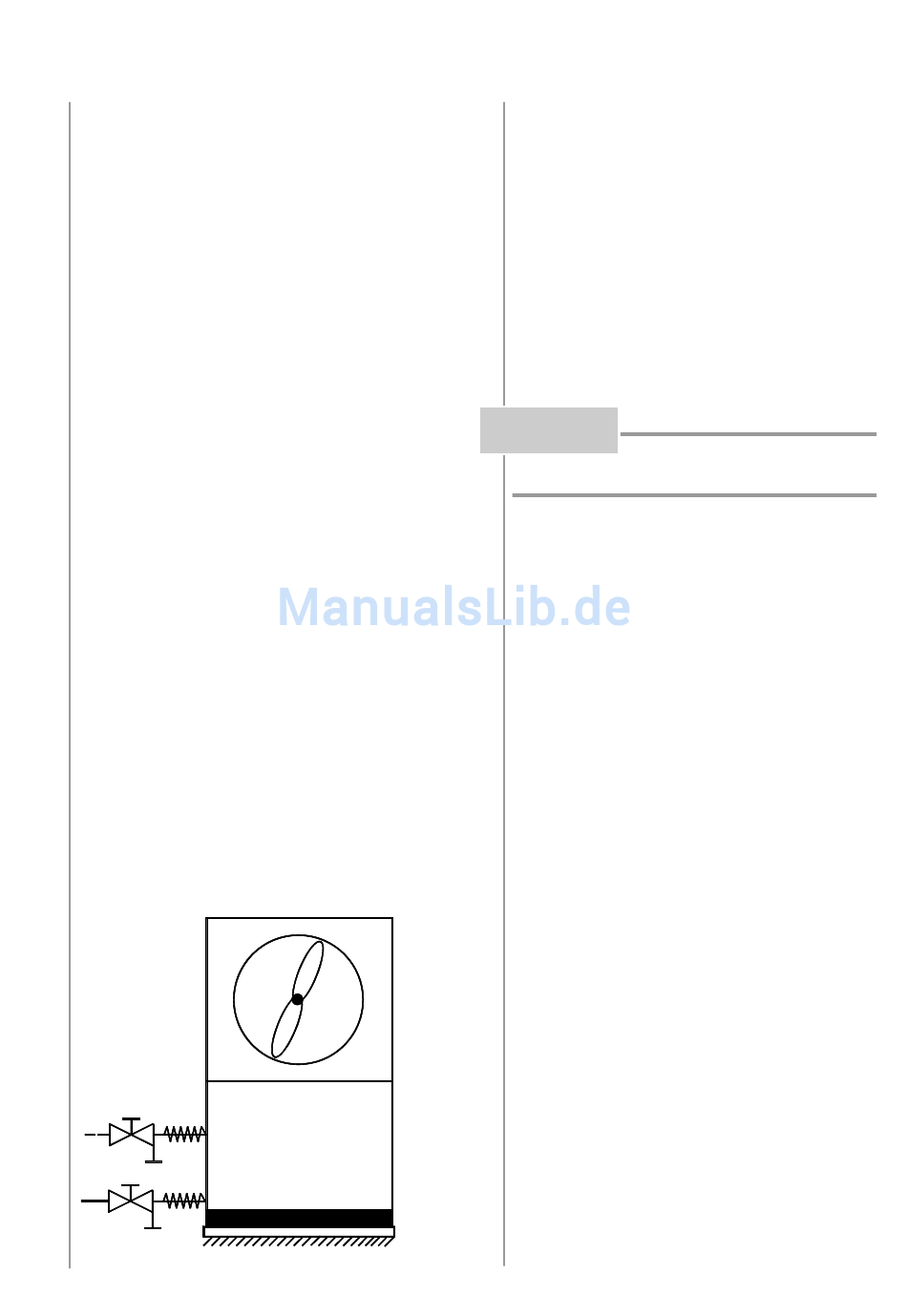

sind, sollte eine manuelle Entleerung (siehe Bild)
vorgesehen werden. Sofern Regler und Heizungs-
umwälzpumpe betriebsbereit sind, arbeitet die
Frostschutzfunktion des Reglers. Bei Außerbetrieb-
nahme der Wärmepumpe oder Stromausfall ist die
Anlage zu entleeren. Bei Wärmepumpenanlagen, an
denen ein Stromausfall nicht erkannt werden kann
(Ferienhaus), ist der Heizungskreis mit einem ge-
eigneten Frostschutz zu betreiben.

6.4 Elektrischer Anschluss

Für den elektrischen Anschluss muss das Gerät
nicht mehr geöffnet werden.
Der Leistungsanschluss der Wärmepumpe erfolgt
über die vormontierte, ca. 5 m lange Lastleitung.
In der Leistungsversorgung für die Wärmepumpe
ist eine allpolige Abschaltung mit mindestens 3 mm
Kontaktöffnungsabstand (z.B. EVU-Sperrschütz,
Leistungsschütz), sowie ein 3-poliger Sicherungs-
automat, mit gemeinsamer Auslösung aller Außen-
leiter, vorzusehen (Auslösestrom gemäß Geräte-
information).
Beim Anschließen ist das Rechtsdrehfeld der Last-
einspeisung sicherzustellen L1 (1); L2 (2); L3 (3).
(1, 2, 3) sind die Adernummern des Lastkabels.
ACHTUNG!
des Verdichters mit falscher Drehrichtung kann es
zu Verdichterschäden kommen.
Die Steuerspannung wird über den Wärmepumpen-
regler zugeführt.
Die Stromversorgung des Wärmepumpenreglers
mit 230V AC-50 Hz, erfolgt gemäß seiner eigenen
Gebrauchsanweisung (Absicherung 16 A).
Die vormontierte, 7 m lange Steuerleitung wird mit
den beiden rechteckigen Steckverbindern und den
beiden Einzeladern (integrierter Rücklauffühler) mit
dem für die Steuerung benötigten Wärmepumpen-
regler verbunden. Genauere Anweisungen sind der
Gebrauchsanweisung des Wärmepumpenreglers
zu entnehmen.
Detaillierte Informationen siehe Anhang Stromlauf-
pläne.
7
MONTAGE
Rechtsdrehfeld beachten: Bei Betrieb
