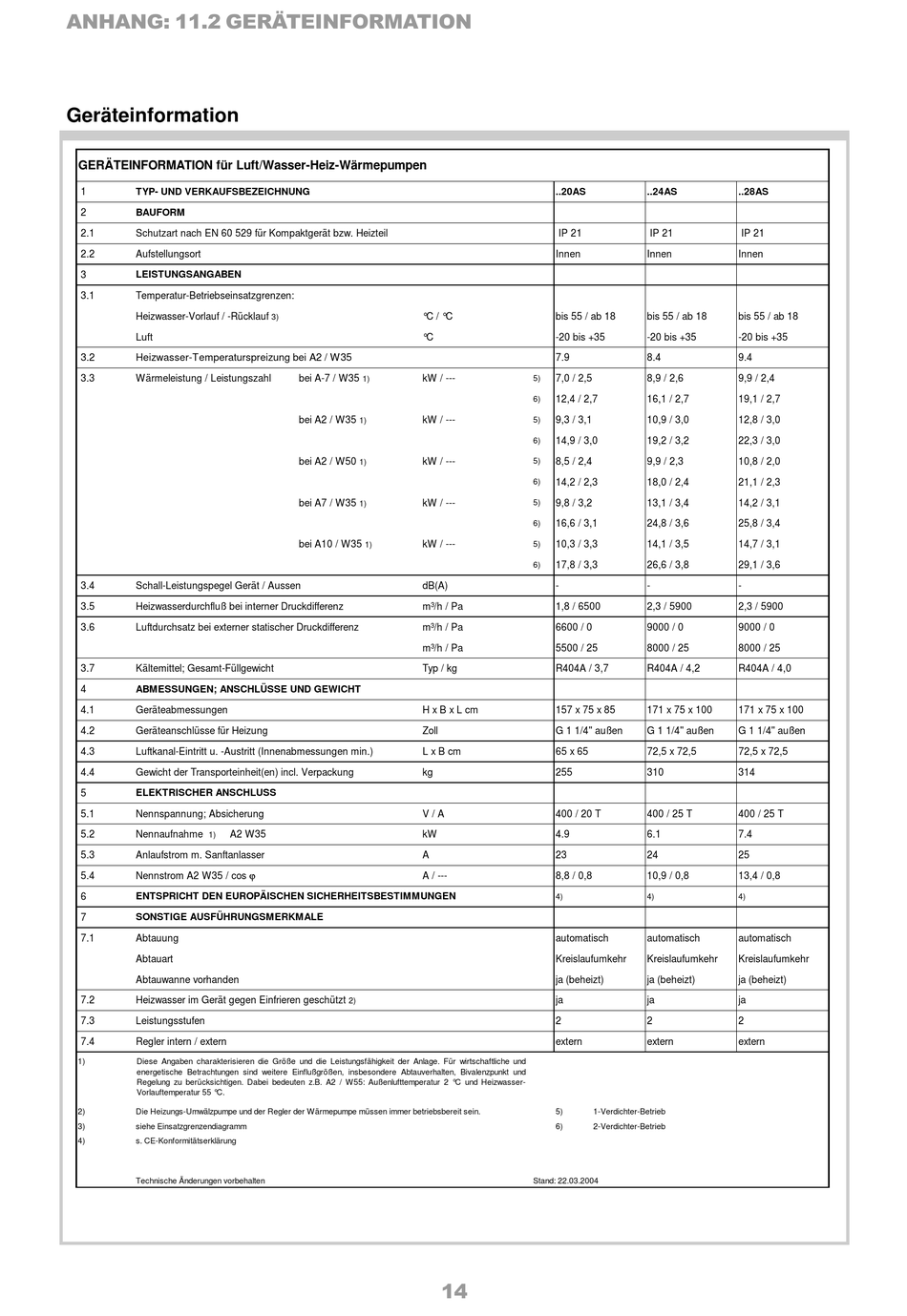

GERÄTEINFORMATION für Luft/Wasser-Heiz-Wärmepumpen
TYP- UND VERKAUFSBEZEICHNUNG
1
2 BAUFORM
2.1 Schutzart nach EN 60 529 für Kompaktgerät bzw. Heizteil
2.2 Aufstellungsort
3 LEISTUNGSANGABEN
3.1 Temperatur-Betriebseinsatzgrenzen:
Heizwasser-Vorlauf / -Rücklauf
Luft
3.2 Heizwasser-Temperaturspreizung bei A2 / W35
3.3 Wärmeleistung / Leistungszahl
3.4 Schall-Leistungspegel Gerät / Aussen
3.5 Heizwasserdurchfluß bei interner Druckdifferenz
3.6 Luftdurchsatz bei externer statischer Druckdifferenz
3.7 Kältemittel; Gesamt-Füllgewicht
4 ABMESSUNGEN; ANSCHLÜSSE UND GEWICHT
4.1 Geräteabmessungen
4.2 Geräteanschlüsse für Heizung
4.3 Luftkanal-Eintritt u. -Austritt (Innenabmessungen min.)
4.4 Gewicht der Transporteinheit(en) incl. Verpackung
5 ELEKTRISCHER ANSCHLUSS
5.1 Nennspannung; Absicherung
5.2 Nennaufnahme A2 W35
1)
5.3 Anlaufstrom m. Sanftanlasser
Nennstrom A2 W35 / cos ϕ
5.4
ENTSPRICHT DEN EUROPÄISCHEN SICHERHEITSBESTIMMUNGEN
6
7 SONSTIGE AUSFÜHRUNGSMERKMALE
7.1 Abtauung
Abtauart
Abtauwanne vorhanden
7.2 Heizwasser im Gerät gegen Einfrieren geschützt
7.3 Leistungsstufen
7.4 Regler intern / extern
1) Diese Angaben charakterisieren die Größe und die Leistungsfähigkeit der Anlage. Für wirtschaftliche und
energetische Betrachtungen sind weitere Einflußgrößen, insbesondere Abtauverhalten, Bivalenzpunkt und
Regelung zu berücksichtigen. Dabei bedeuten z.B. A2 / W55: Außenlufttemperatur 2 °C und Heizwasser-
Vorlauftemperatur 55 °C.
2) Die Heizungs-Umwälzpumpe und der Regler der Wärmepumpe müssen immer betriebsbereit sein.
3) siehe Einsatzgrenzendiagramm
4) s. CE-Konformitätserklärung
Technische Änderungen vorbehalten
°C / °C
3)
°C
bei A-7 / W35 kW / ---
1)
bei A2 / W35 kW / ---
1)
bei A2 / W50 kW / ---
1)
bei A7 / W35 kW / ---
1)
bei A10 / W35 kW / ---
1)
dB(A)
m³/h / Pa
m³/h / Pa
m³/h / Pa
Typ / kg
H x B x L cm
Zoll
L x B cm
kg
V / A
kW
A
A / ---
2)
14
..20AS ..24AS
IP 21 IP 21
Innen Innen
bis 55 / ab 18 bis 55 / ab 18
-20 bis +35 -20 bis +35
7.9 8.4
5) 7,0 / 2,5 8,9 / 2,6
12,4 / 2,7 16,1 / 2,7
6)
9,3 / 3,1 10,9 / 3,0
5)
6) 14,9 / 3,0 19,2 / 3,2
8,5 / 2,4 9,9 / 2,3
5)
14,2 / 2,3 18,0 / 2,4
6)
5) 9,8 / 3,2 13,1 / 3,4
16,6 / 3,1 24,8 / 3,6
6)
10,3 / 3,3 14,1 / 3,5
5)
6) 17,8 / 3,3 26,6 / 3,8
- -
1,8 / 6500 2,3 / 5900
6600 / 0 9000 / 0
5500 / 25 8000 / 25
R404A / 3,7 R404A / 4,2
157 x 75 x 85 171 x 75 x 100
G 1 1/4'' außen G 1 1/4'' außen
65 x 65 72,5 x 72,5
255 310
400 / 20 T 400 / 25 T
4.9 6.1
23 24
8,8 / 0,8 10,9 / 0,8
4) 4)
automatisch automatisch
Kreislaufumkehr Kreislaufumkehr
ja (beheizt) ja (beheizt)
ja ja
2 2
extern extern
5) 1-Verdichter-Betrieb
6) 2-Verdichter-Betrieb
Stand: 22.03.2004
..28AS
IP 21
Innen
bis 55 / ab 18
-20 bis +35
9.4
9,9 / 2,4
19,1 / 2,7
12,8 / 3,0
22,3 / 3,0
10,8 / 2,0
21,1 / 2,3
14,2 / 3,1
25,8 / 3,4
14,7 / 3,1
29,1 / 3,6
-
2,3 / 5900
9000 / 0
8000 / 25
R404A / 4,0
171 x 75 x 100
G 1 1/4'' außen
72,5 x 72,5
314
400 / 25 T
7.4
25
13,4 / 0,8
4)
automatisch
Kreislaufumkehr
ja (beheizt)
ja
2
extern
