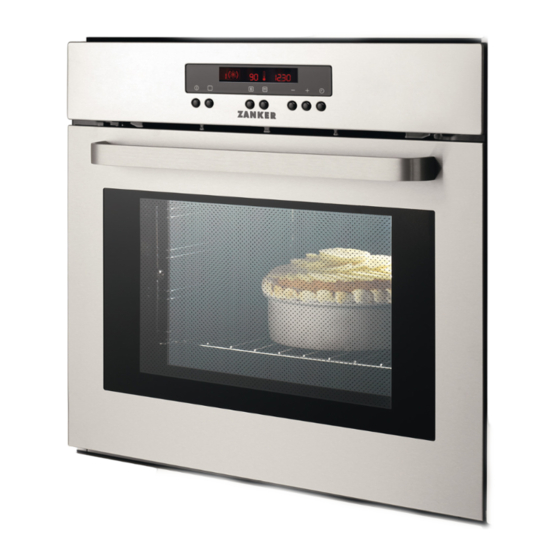

ZANKER ZKB 7630 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. ZANKER Anleitungen
  4. Backöfen
  5. ZKB 7630
  6. Bedienungsanleitung

ZANKER ZKB 7630 Bedienungsanleitung

Einbau-backofen
Vorschau ausblenden Andere Handbücher für ZKB 7630:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Bedienungs-
User
anleitung
manual
Einbau-
Built-in oven
Backofen
ZKB 7630

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ZANKER ZKB 7630

Inhaltszusammenfassung für ZANKER ZKB 7630

  • Seite 1 Bedienungs- User anleitung manual Einbau- Built-in oven Backofen ZKB 7630...

  • Seite 2: Inhaltsverzeichnis

    Electrolux Contents Warnings and Important Safety Information ..................3 Description of the appliance ......................5 Controls ............................6 Function symbols ........................10 Using the oven ..........................11 Programming the oven ....................... 15 Special functions ......................... 17 Baking and Roasting Table ......................20 Cleaning and Maintenance ......................

  • Seite 3: Warnings And Important Safety Information

    Electrolux English Warnings and Important Safety Information Always keep these user instructions with the appliance. Should the appliance be passed on to third persons or sold, or if you leave this appliance behind when you move house, it is very important that the new user has access to these user instructions and the accompanying information.

  • Seite 4: Customer Service

    Electrolux People Safety • This appliance is intended for use by adults. It is dangerous to allow children to use it or play with it. • Children should be kept away while the oven is working. Also, after you have switched the oven off, it remains hot for a long time.

  • Seite 5: Description Of The Appliance

    Electrolux Description of the appliance 1. Control Panel 5. Oven light 2. Electronic programmer 6. Oven fan 3. Air Vents for Cooling Fan 7. Rating plate 4. Grill element Oven accessories Shelf Cake tray Dripping pan...

  • Seite 6: Control Panel

    Electrolux Control panel Cooking Temperature Time functions indicator indicator Push buttons . ON / OFF Cooking functions button Fast heat-up function Pyrolytic cleaning function Decrease button “ ” (Time or temperature) Increase button “ ” (Time or temperature) Minute minder / Cooking time function / End of cooking function All the oven functions are controlled by an electronic programmer.

  • Seite 7: Before Using For The First Time

    Electrolux Before using for the first time Remove all packaging, both inside and outside the oven, before using the oven. When the oven is first connected to the electrical supply, the display will automatically show 12:00 and the symbol flashes. Ensure the correct time of day is set before using the oven.
  • Seite 8 Electrolux Once this operation is carried out, let the oven cool down, then clean the oven cavity with a soft cloth soaked in warm soapy water. Before cooking for the first time, thoroughly wash the shelves and the baking tray. To open the oven door, always hold the handle in the centre (Fig.

  • Seite 9: Safety Thermostat

    Electrolux To set the temperature and cooking time Press the buttons “ ” and “ ” to increase or decrease the pre-set temperature while the ° “ ” symbol is flashing (Fig. 6). The maximum temperature is 250°C. Press the buttons “ ” and “ ” to increase or decrease the pre-set cooking time while the symbol flashes.

  • Seite 10: Function Symbols

    Electrolux Function symbols Hot air - This allows you to roast or roast and bake simultaneously using any shelf without flavour transference. Pre-set temperature: 175ºC Top and bottom heating element - The heat comes from both the top and bottom and is distributed evenly inside the oven.

  • Seite 11: Using The Oven

    Electrolux Using the oven The oven is supplied with an exclusive system which produces a natural circulation of air and the constant recycling of steam. This system makes it possible to cook in a steamy environment and keep the dishes soft inside and crusty outside.
  • Seite 12 Electrolux Hot air Top and bottom heating element The food is cooked by means of preheated The middle shelf position allows for the best air force-blown evenly round the inside of the heat distribution. If you want a base browning, oven by a fan set on the rear wall of the oven simply place the cakes and pastries on to a itself.

  • Seite 13: How To Use The Grill

    Electrolux Grilling normally cook under a conventional grill. Cooking Most foods should be placed on the grid in the grill pan to allow maximum circulation of air is more gentle; therefore food generally takes a and to lift the food out of the fats or juices. If little longer to cook with thermal grilling compared preferred, foods such as, e.

  • Seite 14: Cooking Times

    Electrolux Hints and tips On baking: If cooking meat directly on the oven shelf, Cakes and pastries usually require a me- insert the roasting pan in the shelf level below. dium temperature (150°C-200°C). Therefore, it Leave the joint to stand for at least 15 minutes, is necessary to pre-heat the oven for approx.

  • Seite 15: Programming The Oven

    Electrolux Programming the oven To set the minute minder 1. Using the button to select the minute minder function. The relevant symbol will flash and the control panel will display “0.00” (Fig. 7). 2. Using the button “ ” to enter the required time.
  • Seite 16 Electrolux will flash and the control panel will display «0.00» (Fig. 9). 3. While the symbol is flashing, press the button “ ” to select the required time. The maximum time is 23 hours 59 minutes. The programmer will wait 3 seconds and then start running.

  • Seite 17: Special Functions

    Electrolux Special functions Oven safety switch-off The oven will switch off automatically if any change of setting is made, according to the following table (Fig. 12). Temperature the oven will setting: switch off: 250ºC after 3 hours from 200 up to 245°C after 5.5 hours Fig.

  • Seite 18: Demo Mode

    Electrolux Fast heat-up function After a cooking function and the temperature have been selected, the cavity will gradually heat up until the selected temperature is reached. This will take from 10 to 15 minutes, depending on the selected function and temperature. If it is necessary to reach the required tempera- ture in a shorter time, the “Fast Heat Up”...

  • Seite 19: Error Codes

    Electrolux 2. Press the bottons and “ ” at the same time. A short acoustic alarm will be heard and the time 12:00 appears in the display (Fig. 15). When the oven is switched on, the symbol appears in the display.This means that the demo function is activated.

  • Seite 20: Baking And Roasting Table

    Electrolux Baking and roasting tables Top and bottom heating element and hot air Timings do not include pre-heating. The empty oven should always be pre-heated for 10 minutes. Top and bottom heating Hot air Cooking time element In minutes NOTE TYPE OF DISH Temp.
  • Seite 21 Electrolux Timings do not include pre-heating. The empty oven should always be pre-heated for 10 minutes. Grilling Cooking time in Quantity Grilling minutes TYPE OF DISH Temp. Pieces level 2nd side 1st side (°C) Fillet steaks 12~15 12~14 Beef steaks 10~12 Sausages 12~15...

  • Seite 22: Cleaning And Maintenance

    Electrolux Cleaning and Maintenance External cleaning Before cleaning switch the oven off and let it cool down. Regularly wipe over the control panel, oven The appliance must not be cleaned door and door seal using a soft cloth well wrung with a superheated steam cleaner or a out in warm water to which a little liquid detergent steam jet cleaner.
  • Seite 23 Electrolux Pyrolytic cleaning The Pyro reminder recommends that a The oven cavity is coated with a special enamel pyrolytic cleaning function should be resistant to high temperatures. carried out after several baking and During the pyrolytic cleaning operation, the roasting processes and depending on temperature inside the oven can reach about dirty the oven is.
  • Seite 24 Electrolux How to use the pyrolytic cleaning function Before activating the pyrolytic cleaning function, remove any excessive spillage and make sure that the oven is empty. Do not leave anything inside it (e.g. pans, grids, baking tray, drip pan, etc.) as they could become severely damaged.
  • Seite 25 Electrolux To activate the pyrolytic cleaning function proceed as follows: 1. Using the button switch on the oven. Press the button as often as necessary, until the Pyro function symbol (level 1 - P I) appears in the display (Fig.) 18). and the symbol and the indicator Pyro flashes in the display at the same time...
  • Seite 26 Electrolux increases slowly, indicating that the temperature inside the oven is increasing. 5. After some time the door lock will be activated and the respective symbol will be displayed (Fig. 22). Now the button no longer active. After ending the pyrolytic cleaning process, the display shows the time of day.
  • Seite 27 Electrolux To programme the pyrolytic cleaning 4. After some time the door lock will be Activated cycle (delayed start, automatic stop) and the respective symbol will be displayed. If you desire, you can programme the starting and ending time of the pyrolytic cleaning At the end of the pyrolytic cleaning process, cycle.

  • Seite 28: Cleaning The Oven Door

    Electrolux Cleaning the oven door The oven door consists of three panes of glass. The oven door can be disassembled and the internal panes can be removed to make cleaning easier. Important - Remove the oven door before cleaning it. The oven door could abruptly close if you try to remove the internal panes of glass Fig.
  • Seite 29 Electrolux 7. Release the locking system to remove the internal panes of glass (Fig. 28). 8. Turn the 2 fasteners 90° and extract them from their seats (Fig. 29). 9. Gently lift and carefully take off the uppermost pane (Fig. 30). 10.
  • Seite 30 Electrolux To perform this operation correctly, pro- ceed as follows: a) the decorated middle pane with a frame on the 4 sides must be reassembled so that the screen- printing is facing outwards. The side of the pane of glass is correct if you do not feel any roughness near the screen printing when you pass your fingers over the surface.

  • Seite 31: Replacing The Oven Light

    Electrolux Oven Shelves and Shelf Supports Fig. 34 The shelf support rails on the left and right hand sides of the oven can be removed for cleaning the side walls. Removing the shelf support rails First pull the front of the rail away from the oven wall and then unhitch at the back (34, 35).

  • Seite 32: Something Not Working

    Electrolux Something Not Working If the appliance is not working correctly, please check the following before contacting the Electrolux Service Centre: PROBLEM SOLUTION The oven does not switch on. Press the button and then select a cooking function. Has the fuse in the domestic electrical installation been tripped? Is the child lock for the oven or the automatic deactivation active?

  • Seite 33: Technical Data

    Electrolux Technical Data Heating element ratings Dimensions of the recess Height under top mm 600 Bottom oven element 1000 W in column mm 587 Top and bottom heating element 1800 W Width mm 560 Hot air 1825 W Depth mm 550 Grill 1650 W Thermal grill...

  • Seite 34: Instructions For The Installer

    Electrolux Instructions for the Installer Installation and connection must be The following types of mains cable are suitable, carried out in compliance with the taking the necessary rated cross section into regulations in force. Any interventions account: H07 RN-F, H05 RN-F, H05 RR-F, H05 must be carried out when the VV-F, H05 V2V2-F (T90), H05 BB-F.

  • Seite 35: Building-In

    Electrolux Building-in For problem-free functioning of the built-in appliance, the kitchen unit or the recess into which the appliance is built must have suitable dimensions. In accordance with the regulations in force, all parts which ensure the shock protection of live and insulated parts must be fastened in such a way that they cannot be undone without tools.

  • Seite 36: Service And Spare Parts

    Electrolux Securing the Appliance to the Cabinet Open the oven door; fasten the oven to the cabinet placing the four distance holders provided with the appliance (Fig.42 - A) which fit exactly into the holes in the frame and then fit four wood screws (Fig. 42- When installing a hob over the oven, the hob electrical connection and the oven one have to be carried out separately for security reasons...
  • Seite 37 Electrolux Inhaltsverzeichnis Warnungen und wichtige Hinweise ..................... 38 Gerätebeschreibung ........................40 Bedienelemente .......................... 41 Erstinstallation ..........................42 Benutzung des Backofen ......................46 Back- und Bratbleche ......................... 57 Reinigung und Wartung ......................59 Was tun wenn etwas falsch läuft ....................70 Technische Daten ........................

  • Seite 38: Warnungen Und Wichtige Hinweise

    Electrolux Deutsch Warnungen und wichtige Hinweise Heben Sie auf jeden Fall die mit diesem Gerät gelieferte Gebrauchsanweisung auf. Sollte nämlich das Gerät an Dritte abgegeben oder verkauft werden, oder falls Sie das Gerät bei einem Umzug in der alten Wohnung lassen sollten, ist es von größter Wichtigkeit, dass der/die neue Nutzer(in) über diese Gebrauchsanweisung und die Hinweise verfügen kann.
  • Seite 39 Electrolux Personensicherheit Dieses Gerät ist für den Gebrauch seitens Das Symbol auf dem Gerät bzw. auf dem Erwachsenen bestimmt. Es ist gefährlich, wenn Sie es Kindern zum Gebrauch oder Spiel Verpackungsmaterial weist darauf hin, dass es überlassen. nicht über den normalen Hausmüll entsorgt Halten Sie Kinder fern, wenn der Backofen in werden darf.

  • Seite 40: Gerätebeschreibung

    Electrolux Gerätebeschreibung 1. Bedienungsblende 5. Innenbeleuchtung 2. Elektronische Zeitschaltuhr 6. Umluft-/Heißluftgebläse 3. Luftschächte für Kühlungsventilator 7. Typenschild 4. Grillrost Ofenzubehör Kippsicheres Bratrost Backblech Auffangblech...

  • Seite 41: Bedienelemente

    Electrolux Bedienungsblende Temperatur- Zeit- Gar- anzeige anzeige funktionen Drucktasten 1. Ein / Aus 2. Backofen-Funktionstaste 3. Schnellaufheizfunktion 4. Pyrolytische Reinigungsfunktion 5. Verringerungstaste “ ” (Uhrzeit oder Temperatur) 6. Erhöhungstaste “ ” (Uhrzeit oder Temperatur) 7. Kurzzeitwecker / Garzeitdauer / Garzeitende Alle Backofenfunktionen werden elektronisch geregelt.

  • Seite 42: Erstinstallation

    Electrolux Erstinstallation Entfernen gesamte Verpackungsmaterial innen und außen , bevor Sie den Backofen in Betrieb nehmen. Wenn der Backofen zum ersten Mal an die Stromversorgung angeschlossen wird, erscheint im Display automatisch die Angabe 12:00 und das Symbol blinkt. Stellen Sie vor dem ersten Gebrauch des Backofens sicher, dass die richtige Uhrzeit eingestellt ist.

  • Seite 43: Drücken Sie Die Taste

    Electrolux Dabei kann sich ein unangenehmer Geruch entwickeln. Die ist absolut normal. Die Ursache sind Herstellungsrückstände. Lassen Sie den Backofen anschließend abkühlen und reinigen Sie dann den Garraum mit einem in warmem Seifenwasser angefeuchteten Tuch. Reinigen Sie vor dem ersten Gebrauch auch die Roste und Backbleche gründlich.
  • Seite 44 Electrolux und gibt damit die aktuelle Backofentemperatur Wenn die gewünschte Temperatur erreicht ist, ertönt ein kurzes akustisches Signal und das Thermometersymbol leuchtet auf. So stellen Sie Temperatur und Garzeit ein Die Tasten “ ” und “ ” drücken, um die voreingestellte Temperatur zu erhöhen oder zu verringern, während das Symbol “°”...
  • Seite 45 Electrolux Funktionssymbole Heißluft - Bei dieser Einstellung Pyrolytische Reinigung - Mit dieser können Sie auf mehreren Ebenen Funktion lässt sich der Garraum gleichzeitig Braten oder Braten und gründlich reinigen. Backen, ohne dass es zu einer Aromaübertragung kommt. Voreingestellte Temperatur: 175 °C Ober- und Unterhitze - Die Hitze kommt von oben und unten und wird...

  • Seite 46: Benutzung Des Backofen

    Electrolux Benutzung des Backofens Der Backofen wird mit einem exklusiven natürlichen Umluft- und Dampfsystem geliefert. Das Garen mit Dampf macht Ihre Speisen innen weich und außen knusprig. Die Gardauer und der Energieverbrauch werden dabei auch noch reduziert. Während des Backens kann Dampf entstehen, der beim Öffnen der Tür entweichen kann.
  • Seite 47 Electrolux Heißluft die Funktion “Heißluft ” wählen. Die Speisen werden mit Heißluft gegart, die über ein Gebläse an der Ofenrückwand 3. Bei Bedarf die Temperatur mit den Tasten “ ” gleichmäßig im Backofen-Innenraum verteilt wird. oder “ ” einstellen. Die Hitze erreicht schnell und gleichmäßig alle Ober- und Unterhitze Ofenzonen.

  • Seite 48: Die Funktion Kleinflächengrill Wählen

    Electrolux drücken Sie dazu die Taste Backofen- Backen mit Ober- und Unterhitze 1. Den Backofen einschalten. Funktionen , bis das Symbol auf dem 2. Die Funktion Ober-/Unterhitze wählen; Display erscheint. drücken Sie dazu die Taste Backofen- 3. Bei Bedarf die Temperatur mit den Tasten “ ” oder “...
  • Seite 49 Electrolux Auftauen Das Gebläse läuft ohne Hitze und wälzt die Luft bei Raumtemperatur im Garraum um. So wird das Auftauen beschleunigt. Die Temperatur der Küche beeinflusst jedoch die Abtaudauer. Diese Funktion eignet sich besonders zum Auftauen empfindlicher Lebensmittel, die durch Erwärmen Schaden nehmen könnten, zum Beispiel Kuchen mit Cremefüllung, Eistorten, Gebäck, Brot und Backwaren aus Hefeteig.
  • Seite 50 Electrolux Praktische Tipps Zum Backen: Fettpfanne in die darunter liegende Einschubebene Backgut erfordert gewöhnlich eine mittlere einschieben. Temperatur (150°C-200°C). Daher sollte der Den Braten vor dem Anschneiden mindestens 15 Backofen ca. 10 Minuten lang vorgeheizt werden. Minuten stehen lassen, damit der Fleischsaft nicht Die Backofentür nicht öffnen, bevor 3/4 der ausfließen kann.

  • Seite 51: Programmieren Des Backofens

    Electrolux Programmieren des Backofens So stellen Sie den Kurzzeitwecker ein 1. Wählen Sie mit der Taste Kurzzeituhrfunktion an. Das entsprechende Symbol blinkt und auf der Bedienblende erscheint “0.00”. (Abb. 6) 2. Stellen Sie mit der Taste “ ” die gewünschte Zeit ein.

  • Seite 52: So Löschen Sie Eine Programmierte Gardauer

    Electrolux 3. Während das Symbol blinkt, mit der Taste “ ” die gewünschte Zeit einstellen. Die Höchstzeit ist 23 Stunden 59 Minuten. Der Programmschalter startet nach 3 Sekunden. 4. Nach Ablauf der programmierten Zeit schaltet sich der Backofen automatisch ab. Ein akustisches Signal ertönt und auf der Bedienblende erscheint “0.00”.
  • Seite 53 Electrolux Sonderfunktionen Automatische Abschaltung des Backofens Wenn keine Änderung der Einstelllungen vorgenommen wird, schaltet sich der Ofen automatisch entsprechend der folgenden Tabel- le ab (Abb. 11). Temperatureinstellung: Ofenabschaltung: 250°C nach 3 Stunden von 200 bis 245°C nach 5,5 Stunden von 120 bis 195°C nach 8,5 Stunden Abb.
  • Seite 54 Electrolux hören und die Anzeige „SAFE” erlischt. Nun kann der Backofen wieder bedient werden. Schnellaufheizfunktion Nach Auswahl einer Garfunktion und der Temperatur heizt sich die Backröhre langsam auf, bis die gewünschte Temperatur erreicht ist. Dies dauert 10 bis 15 Minuten, je nach ausgewählter Funktion und Temperatur.
  • Seite 55 Electrolux Demo-Modus Dieser Modus dient den Fachgeschäften zur Vorführung der Backofenfunktionen ohne Stromverbrauch, abgesehen von der Innenbeleuchtung, dem Display und dem Ofengebläse. Diese Funktion lässt sich nur bei Erstanschluss einschalten. Nach einem Stromausfall kann der Demo-Modus nur eingeschaltet werden, wenn in dem Display die Anzeige 12:00 und das Symbol automatisch blinken.

  • Seite 56: Fehlercodes

    Electrolux So deaktivieren Sie den Reglersignalton: 1. Drücken Sie bei eingeschaltetem Backofen die Taste , so dass sich der Ofen ausschaltet. 2. Drücken Sie die Tasten und „ ” gleichzeitig etwa 3 Sekunden lang. Der Signalton ist einmal zu hören. Fehlercodes Der elektronische Programmpeicher führt kontinuierlich eine Systemdiagnose durch.

  • Seite 57: Back- Und Brattabelle

    Electrolux Back- und Brattabelle Ober- und Unterhitze sowie Heißluft Zeitangaben beinhalten kein Vorheizen. Den leeren Backofen immer 10 Minuten vorheizen. Ober- und Unterhitze Heißluft Garzeit in Minuten GERICHT Hinweise Temp. Temp. (°C) (°C) KUCHEN Rührteig 2 (1und3)* 160 45-60 Kuchenform Mürbeteig 2 (1und3)* 160 20-30...
  • Seite 58 Electrolux Grillen Zeitangaben beinhalten kein Vorheizen. Den leeren Backofen immer 10 Minuten vorheizen. Menge Garzeit in Grillen Minuten GERICHT Stück Temp. (°C) 1. Seite 2. Seite Filetsteaks 12~15 12~14 Beefsteaks 10~12 Grillwürste 12~15 10~12 Schweinskotelett 12~16 12~14 Hähnchen (in 2 Hälften) 1000 30~35 25~30...

  • Seite 59: Reinigung Und Wartung

    Electrolux Reinigung und Wartung Reinigung der Außenseiten Vor dem Reinigen den Backofen ausschalten und abkühlen lassen. Wischen Sie regelmäßig die Bedienblende, die Das Gerät darf nicht mit einem Backofentür und die Türdichtungen mit einem Heißdampf oder weichen Lappen ab, den Sie in warmem Wasser Dampfstrahlreiniger gereinigt mit etwas flüssigem Reinigungsmittel...
  • Seite 60 Electrolux Pyrolytische Reinigung Nach mehreren Back Die Backröhre ist mit einem hitzebeständigen Bratvorgängen nach Spezialemail beschichtet. Verschmutzungsgrads des Backofens Während der pyrolytischen Selbstreinigung empfiehlt der Pyro Reminder eine kann die Temperatur im Inneren des Ofens mehr pyrolytische Reinigungsfunktion als 500 °C erreichen und somit Speisereste durchzuführen.

  • Seite 61: Benutzung Der Pyrolytischen Selbstreinigung

    Electrolux Benutzung pyrolytischen Selbstreinigung Entfernen Sie vor dem Einschalten der pyrolytischen Reinigungsfunktion alle ausgelaufenen Flüssigkeiten und vergewissern Sie sich, dass der Ofen leer ist. Lassen Sie nichts im Ofeninneren (Pfannen, Roste, Backbleche, Fettpfannen usw.), die ernsthaft beschädigt werden können. Vergewissern Sie sich vor dem Einschalten pyrolytischen Reinigungsfunktion, dass die Ofentür...
  • Seite 62 Electrolux Schalten pyrolytische Reinigungsfunktion auf folgende Weise ein: 1. Schalten Sie mit der Taste den Backofen ein. Drücken Sie die Taste solange, bis das Symbol der Funktion Pyro (Stufe 1 - P I) auf dem Display eingeblendet wird (Abb. 17). Abb.

  • Seite 63: Sie Können Den Pyrolytische Reinigungszyklus Jederzeit Unterbrechen

    Electrolux Mit zunehmender Temperatur im Backofen steigt das Thermometersymbol langsam und zeigt damit den Temperaturanstieg im Ofeninneren an. 5. Nach einiger Zeit wird die Backofentür verriegelt und das entsprechende Symbol wird eingeblendet (Abb. 21). Jetzt ist die Taste nicht mehr aktiv. Abb.
  • Seite 64 Electrolux Programmierung des pyrolytischen Reinigungszyklus (Startzeitvorwahl, automatischer Halt) Falls Sie es wünschen, können Sie programmieren, wann die pyrolytische Reinigung beginnen und enden soll. 1. Schalten Sie mit der Taste den Backofen ein. Drücken Sie die Taste solange, bis das Symbol der Funktion Pyro (Stufe 1 - P I) auf dem Display erscheint.
  • Seite 65 Electrolux 4. Nach einiger Zeit wird die Backofentür verriegelt und das entsprechende Symbol wird eingeblendet. Nach Ablauf der pyrolytischen Reinigung zeigt das Display die Uhrzeit an. Die Backofentür ist verriegelt. Sobald der Ofen abgekühlt ist, ertönt ein akustisches Signal und die Backofentür wird entriegelt.
  • Seite 66 Electrolux Die Backofen-Tür Die Backofen-Tür besteht aus drei Glasscheiben. Um die Reinigung zu erleichtern, lassen sich die Glasscheiben Backofen-Tür herausnehmen. Achtung - Bauen Sie die Backofen-Tür aus, bevor Sie mit der Reinigung beginnen. Die Abb. 23 Backofen-Tür kann unerwartet zuklappen, wenn Sie die Glasscheiben im eingebauten Zustand herausnehmen.
  • Seite 67 Electrolux 7. Lösen Sie die Verriegelung. Jetzt können die Glasscheiben herausgenommen werden (Abb. 27). 8. Drehen Sie die beiden Verriegelungshebel um 90° und ziehen Sie diese aus ihrer Verankerung heraus (siehe Abb. 28). 9. Heben Sie die oberste Glasscheibe vorsichtig an und nehmen Sie diese heraus ( siehe Abb.

  • Seite 68: Sie Sich, Dass Sie Die Glasscheiben

    Electrolux 10. Wiederholen Sie den unter 9. beschriebenen Vorgang für die mittlere Glasscheibe mit Verkleidungsrahmen an ihren 4 Seiten (siehe Abb. 30). Reinigen Sie die Backofen-Tür mit warmem Wasser und einem weichen Tuch. Verwenden Sie zur Reinigung keine Topfreiniger, Stahlwolle, Scheuerschwämme oder Säuren, da diese die Abb.
  • Seite 69 Electrolux Ofenroste und Rostauflagen Abb. 33 Zur Reinigung der Seitenwände lassen sich die Einschubgitter auf der linken und rechten Seite im Backofen abnehmen. Einschubgitter abnehmen Gitter zuerst vorne von der Backofenwand wegziehen und dann hinten aushängen (33, 34). Einschubgitter einsetzen Zum Einbau Gitter zuerst hinten wieder einhängen und dann vorne anlegen und andrücken (35).

  • Seite 70: Was Tun Wenn Etwas Falsch Läuft

    Electrolux Was tun wenn etwas falsch läuft Wenn das Gerät nicht richtig arbeitet, bitte vor Anforderung des Electrolux Service-Centers folgendes überprüfen: PROBLEM ABHILFE Der Backofen schaltet sich nicht ein. Drücken Sie die Taste und wählen Sie anschließend eine Garfunktion. oder Ist die Sicherung in der Hausinstallation ausgelöst? oder Ist die Kindersperre für den Backofen oder die...

  • Seite 71: Technische Daten

    Electrolux Technische Daten Einbaunische Unterhitze 1000 W Ober-/Unterhitze 1800 W Höhe unter Arbeitsplatte 600 mm in Sockel 587 mm Grill 1650 W Umluftgrillen 1650 W Breite 560 mm Heissluft 1800 W Tiefe 550 mm Pyrolitysche Reinigung 2450 W Backofen Backofen-Lampe 40 W Höhe 335 mm...

  • Seite 72: Anweisungen Für Den Installateur

    Electrolux Anweisungen für den Installateur Einbau und Installation sind streng Nach erfolgtem Anschluss sind die Heizelemente unter Beachtung der bestehenden zu prüfen, indem sie ca. 3 Minuten lang betrieben Vorschriften durchzuführen. Alle werden. Eingriffe dürfen Klemmenleiste ausgeschaltetem Gerät Der Backofen ist mit einem leicht zugänglichen vorgenommen werden.

  • Seite 73: Einbau-Anweisungen

    Electrolux Einbau-Anweisungen Zur einwandfreien Funktion des Einbaugerätes müssen das Einbaumöbel bzw. die Einbaunische geeignete Abmessungen aufweisen. Gemäß den bestehenden Vorschriften müssen alle Teile, die den Berührungsschutz spannungsführender und betriebsisolierter Teile gewährleisten, so befestigt sein, dass sie nicht Abb. A ohne Werkzeug abgenommen werden können. Hierzu gehört auch die Befestigung eventueller Abschluss-Seiten am Anfang oder Ende einer Anbaulinie.
  • Seite 74 Electrolux...
  • Seite 75 Electrolux...
  • Seite 76 Electrolux www.zanker.de 35905-9203 03/09 R.A...
