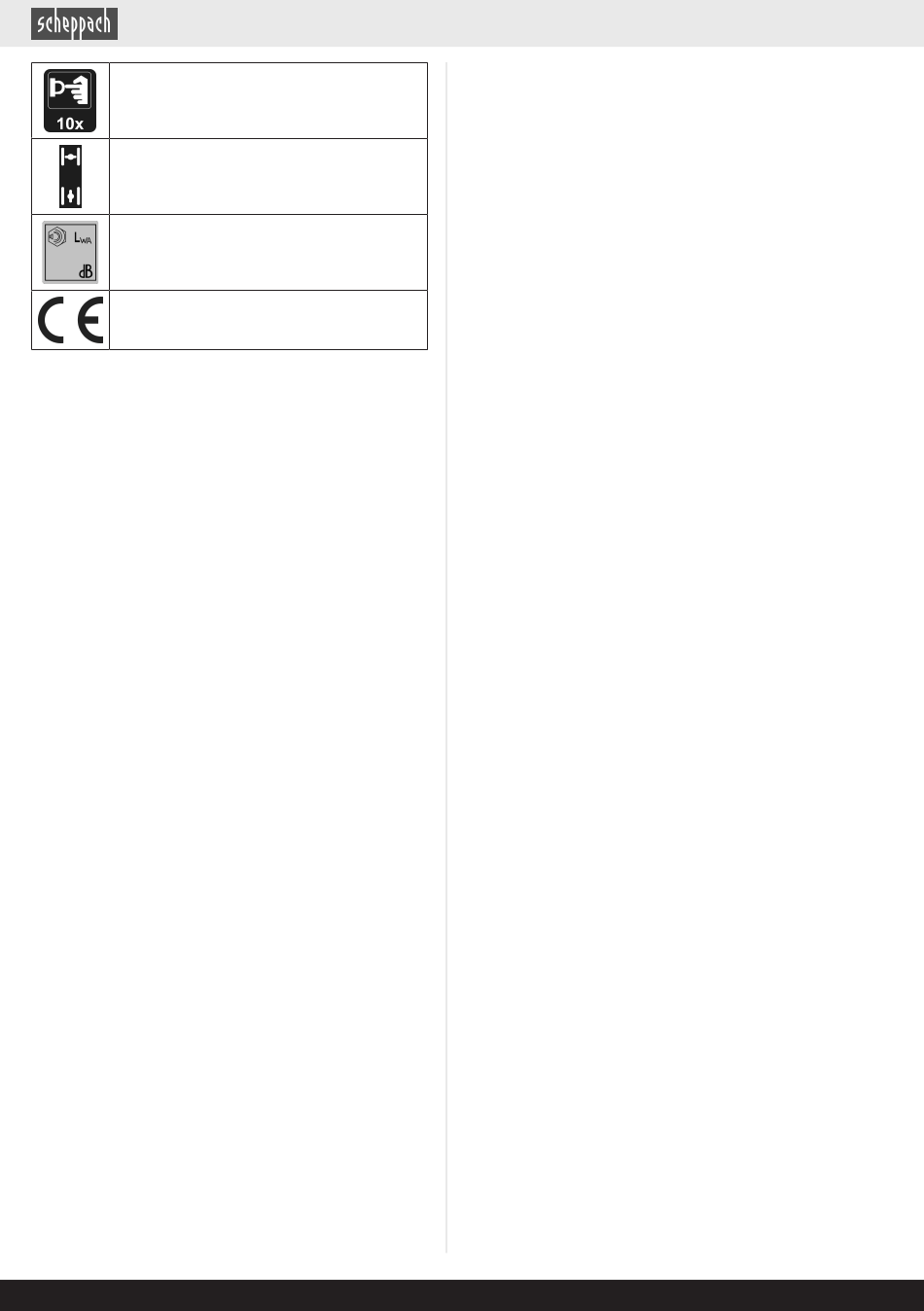

10x Kraftstoffpumpe "Primer" drücken.
Choke offen/geschlossen
Garantierter Schallleistungspegel des Pro-
114
dukts.
Das Produkt entspricht den geltenden euro-
päischen Richtlinien.
1

Einleitung

Hersteller:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Verehrter Kunde
Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten
mit Ihrem neuen Produkt.
Hinweis:
Der Hersteller dieses Produkts haftet nach dem geltenden
Produkthaftungsgesetz nicht für Schäden, die an diesem
Produkt oder durch dieses Produkt entstehen bei:
• Unsachgemäßer Behandlung
• Nichtbeachtung der Bedienungsanleitung
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte
• Einbau und Austausch von nicht originalen Ersatztei-
len
• Nicht bestimmungsgemäßer Verwendung
Beachten Sie:
Die Bedienungsanleitung ist Bestandteil dieses Produkts.
Sie enthält wichtige Hinweise, wie Sie mit dem Produkt si-
cher, fachgerecht und wirtschaftlich arbeiten, wie Sie Ge-
fahren vermeiden, Reparaturkosten sparen, Ausfallzeiten
verringern und die Zuverlässigkeit und Lebensdauer des
Produkts erhöhen. Zusätzlich zu den Sicherheitsbestim-
mungen dieser Bedienungsanleitung müssen Sie unbe-
dingt die für den Betrieb des Produkts geltenden Vor-
schriften Ihres Landes beachten.
Machen Sie sich vor der Benutzung des Produkts mit al-
len Bedien- und Sicherheitshinweisen vertraut. Betreiben
Sie das Produkt nur wie beschrieben und für die angege-
benen Einsatzbereiche. Bewahren Sie die Bedienungsan-
leitung gut auf und händigen Sie alle Unterlagen bei Wei-
tergabe des Produkts an Dritte mit aus.
2 Produktbeschreibung (Abb. 1-20)
1. Rohrschaft
1a. Aufnahme
1b. Schutzkappe
1c. Sterngriff
1d. Arretierstift
2 Bedienhandgriff
2a. Ein-/Ausschalter
8 | DE
2b. Einschaltsperre
2c. Gashebel
2d. Feststelltaste
3. Trageöse
4. Zündkerzenstecker
4a. Zündkerze
5. Luftfilterabdeckung
5a. Innensechskantschraube
5b. Deckel
5c. Luftfilter
6. Tankdeckel
7. Kraftstofftank
8. Führungsbügel
8a. Führungshandgriff
9. Führungsbügelhalterung
9a. Flügelschraube
9b. Feder
9c. Halteklammer
10. Vorderer Rohrschaft
10a. Schutzkappe
10b. Aufnahmespindel
10c. Flansch
11. Spulenkapsel
11a. Deckel
11b. Entriegelung
11c. Druckfeder
12. Schutzabdeckung
12a. Innensechskantschraube
12b. Federring
12c. Fadenschneider
13. Schneidmesser
13a. Transportschutz
13b. Spannscheibe
13c. Abdeckung
13d. Mutter M10
14. Montageschlüssel
(SW 19/21 mm mit Schlitzschraubendreher)
15. Innensechskantschlüssel 4 mm
16. Innensechskantschlüssel 5 mm
17. Öl-Benzinmischflasche
18. Tragegurt
18a. Karabinerhaken
18b. Sicherheitslasche
19. Primer
20. Choke-Hebel
21. Seilzugstarter
22. Fadenspule
22a. Auslöser
22b. Einkerbung
22c. Kerben (Fadenspulenmitte)
22d. Fadenauslass-Ösen
* = nicht zwingend im Lieferumfang enthalten!
3 Lieferumfang (Abb. 1-3)
Pos. Anzahl Bezeichnung
1. 1 x
8. 1 x
9. 1 x
9a. 1 x
9b. 1 x
9c. 1 x
10. 1 x
11. 1 x
12. 1 x
12a. 2 x
12b. 2 x
www.scheppach.com
Rohrschaft
Führungsbügel
Führungsbügelhalterung
Flügelschraube
Feder
Halteklammer
Vorderer Rohrschaft
Spulenkapsel
Schutzabdeckung
Innensechskantschraube
Federring
