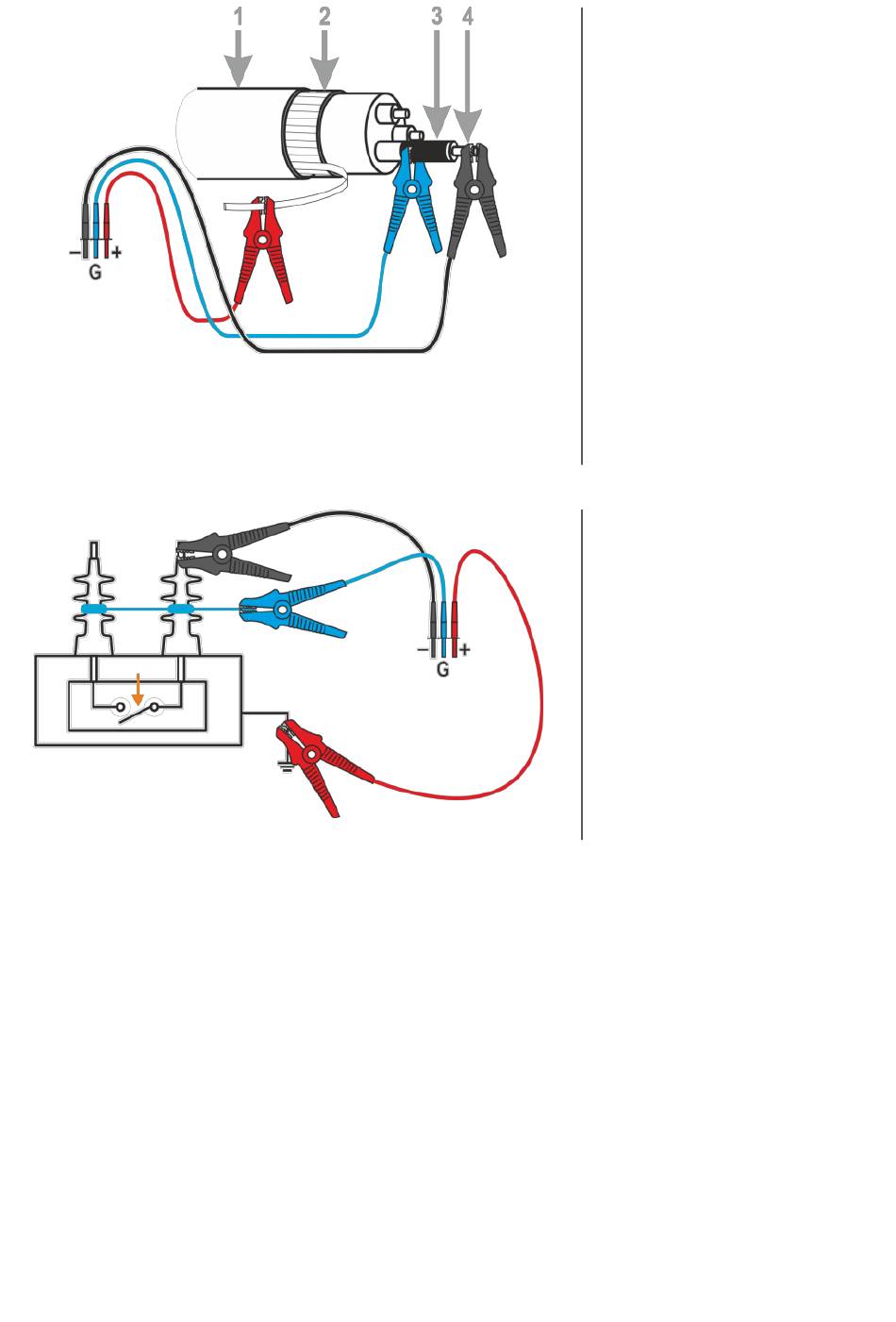

- – Abgeschirmte Messleitung
ISO
1 – Kabeljacke
2 – Kabelschirm
3 – Metallfolie um den Kern des leiters gewickelt
4 – Kern
R
- – Abgeschirmte Messleitung
ISO
MeasureEffect │ BEDIENUNGSANLEITUNG
Messung des Isolationswider-
stands eines Kabels zwischen
einem
der
Kabelleiter
seiner Abschirmung. Der Ein-
fluss
von
Oberflächenströmen
(wichtig bei rauen atmosphäri-
schen Bedingungen) wird elimi-
niert, indem ein Stück Metallfolie
an die G-Buchse des Messgeräts
angeschlossen wird, das über die
Isolierung
des
zu
Leiters gewickelt wird.
Ähnlich verhält es sich bei der
Messung
des
Isolationswider-
standes zwischen zwei Kabel-
adern – die anderen Adern, die
nicht an der Messung beteiligt
sind, werden an die G-Klemme
angeschlossen.
Messung des Isolationswider-
stands
von
Hochspannungs-
trennschaltern.
Die
des Messgeräts ist mit den Isolato-
ren der Trennklemmen verbunden.
und
prüfenden
G-Buchse
