RampTest (RT) – Messung mit stetig ansteigender Spannung
Die Rampenspannungsmessung soll bestimmen, bei welchem DC-Spannungswert die Isolierung
durchstochen wird (oder nicht). Das Wesentliche der Funktion ist:
•
die Untersuchung des Messobjektes mit einer ansteigenden Spannung bis zum Endwert U
•
die Prüfung, ob das Objekt seine elektroisolierenden Eigenschaften beibehält, wenn die Höchst-
spannung U
daran durch eine Sollzeit t
n
Das Messverfahren wird im folgenden Diagramm dargestellt.

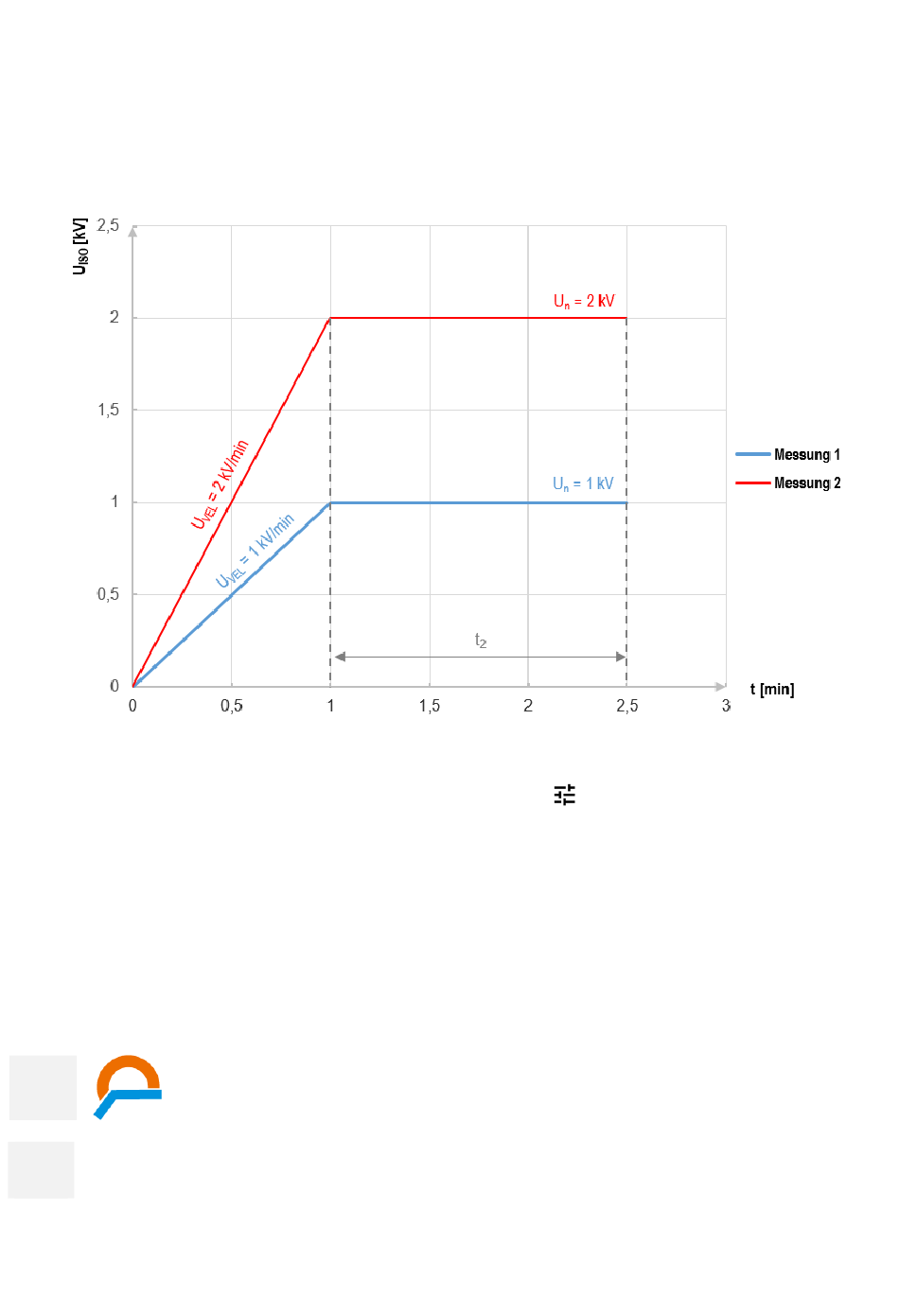

Grafik 7.1. Vom Messgerät angelegte Spannung als Funktion der Zeit für zwei Beispiele der Aufbaugeschwindigkeit
Um eine Messung vorzunehmen, müssen Sie zuvor einstellen (
•
Spannung R
ISO
reicht von 50 V...U
•
Zeit t – gesamte Messzeit,
•
Zeit t
– die Zeit, während der die Spannung am Prüfling gehalten werden soll (Grafik 7.1),
2
•
Maximaler Kurzschlussstrom I
Wert erreicht, geht es in den Strombegrenzungsmodus über, d.h. es stoppt den weiteren An-
stieg des Zwangsstroms bei diesem Wert,
•
Leckstromgrenze I
(es kommt zu einer Punktion des getesteten Objekts), wird die Messung unterbrochen und das
Messgerät zeigt die Spannung an, bei der dies geschehen ist.
1
•
•
2
Schließen Sie das Messsystem gemäß Abschnitt 5.1.5 an
U
– die Spannung, bei der das Wachstum gestoppt werden soll. Der Bereich
n
,
MAX
–wenn das Messgerät während der Messung den eingestellten
SC
(I
≤ I
) – wenn der gemessene Leckstrom den eingestellten Wert erreicht
L
L
SC
Wählen Sie die Messung RampTest (RT).
Geben Sie die Messeinstellungen ein.
MeasureEffect │ BEDIENUNGSANLEITUNG
anhält.
2
):
,
n
