DD – Dielektrische Entladung

Der Zweck der Prüfung ist es, den Grad der Feuchtigkeit in der Isolierung des Testobjekts zu

überprüfen. Je höher der Feuchtigkeitsgehalt, desto größer ist der dielektrische Entladungsstrom.

Bei der Entladungsprobe des Dielektrikums wird der Entladungsstrom gemessen, der 60 Sekun-

den nach dem Ende der Messung der Isolation (Aufladung) auftritt. Der DD-Index ist eine Größe, die

die Qualität der Isolation unabhängig von der Spannung der Probe charakterisiert.

Das Messprinzip lautet wie folgt:

•

Zuerst wird die zu prüfende Isolation durch eine bestimmte Zeit mit Spannung geladen. Ent-

spricht die Spannung der eingestellten Spannung nicht, wird das Objekt nicht geladen. Nach

20 Sekunden wird die Messung unterbrochen.

•

Nach der Beendigung des Lade- und Polarisationsprozesses fließt durch die Isolation nur

noch der Leckstrom.

•

Folglich wird der Isolator entladen und durch die Isolation beginnt der gesamte Entladungs-

strom des Dielektrikums zu fließen. Dieser Strom ist anfänglich die Summe des Entladestroms

der Kapazität, der schnell verschwindet, und des Absorptionsstroms. Der Leckstrom ist ver-

nachlässigbar, weil keine Prüfspannung vorhanden ist.

•

Nach einer Minute ab dem Kurzschluss des Messkreises wird der fließende Strom gemessen.

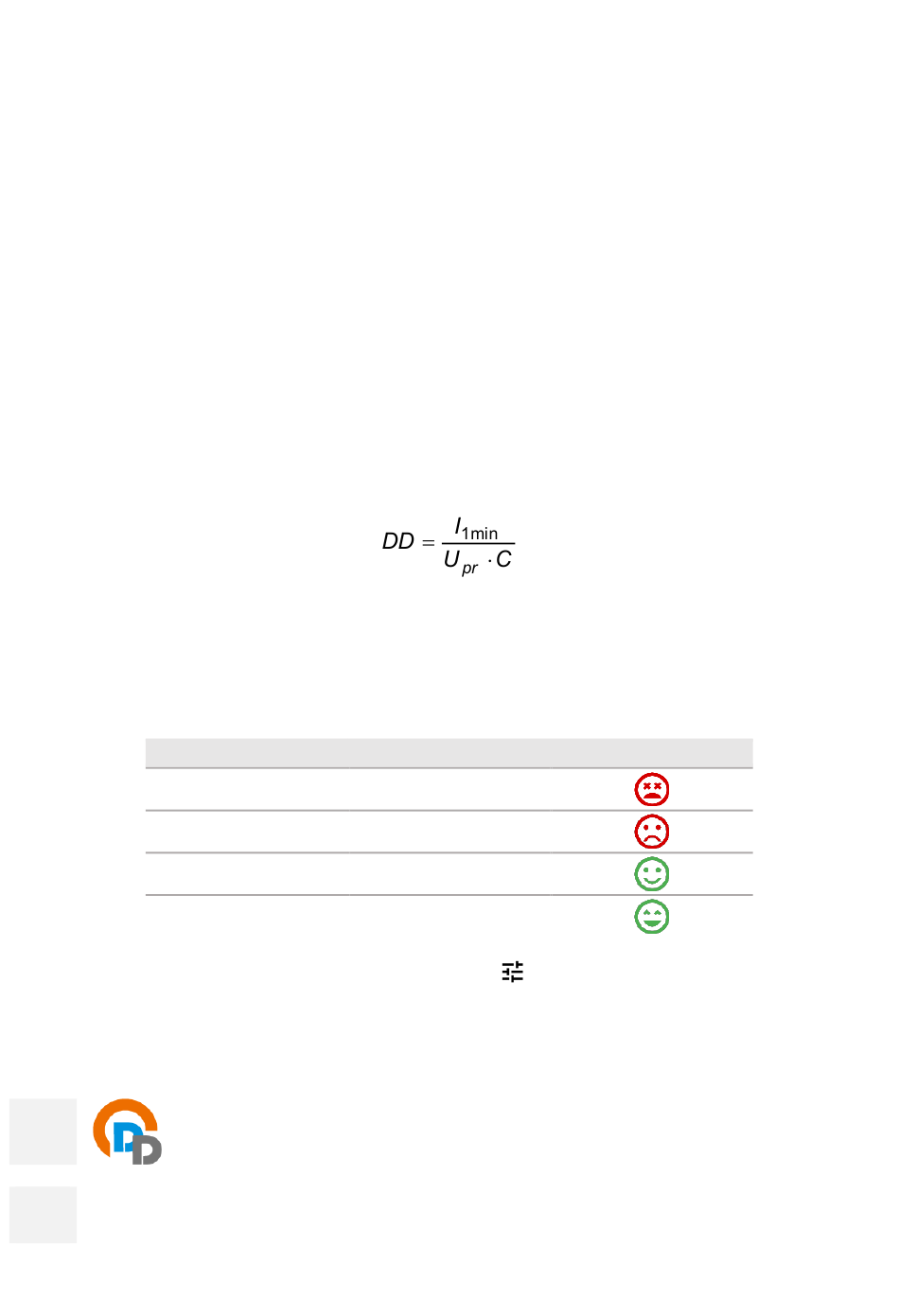

Der Wert der DD wird wie folgt berechnet:

wobei gilt:

– gemessener Strom, 1 Minute nach dem Stromkreis geschlossen wurde [nA],

1min

– Prüfspannung [V],

C – Kapazität [µF].

Das Ergebnis der Messung gibt Aufschluss über den Zustand der Isolierung. Es kann mit der un-

ten stehenden Tabelle verglichen werden.

Um eine Messung vorzunehmen, müssen Sie einstellen (

•

Nominale Messspannung R

•

gesamte Messzeit t,

•

Grenzen (falls erforderlich).

Das Messgerät wird mögliche Einstellungen vorschlagen.

•

Schließen Sie das Messsystem gemäß Abschnitt 5.1.5 an.
