VORBEREITENDE ARBEITEN VOR DER INSTALLATION

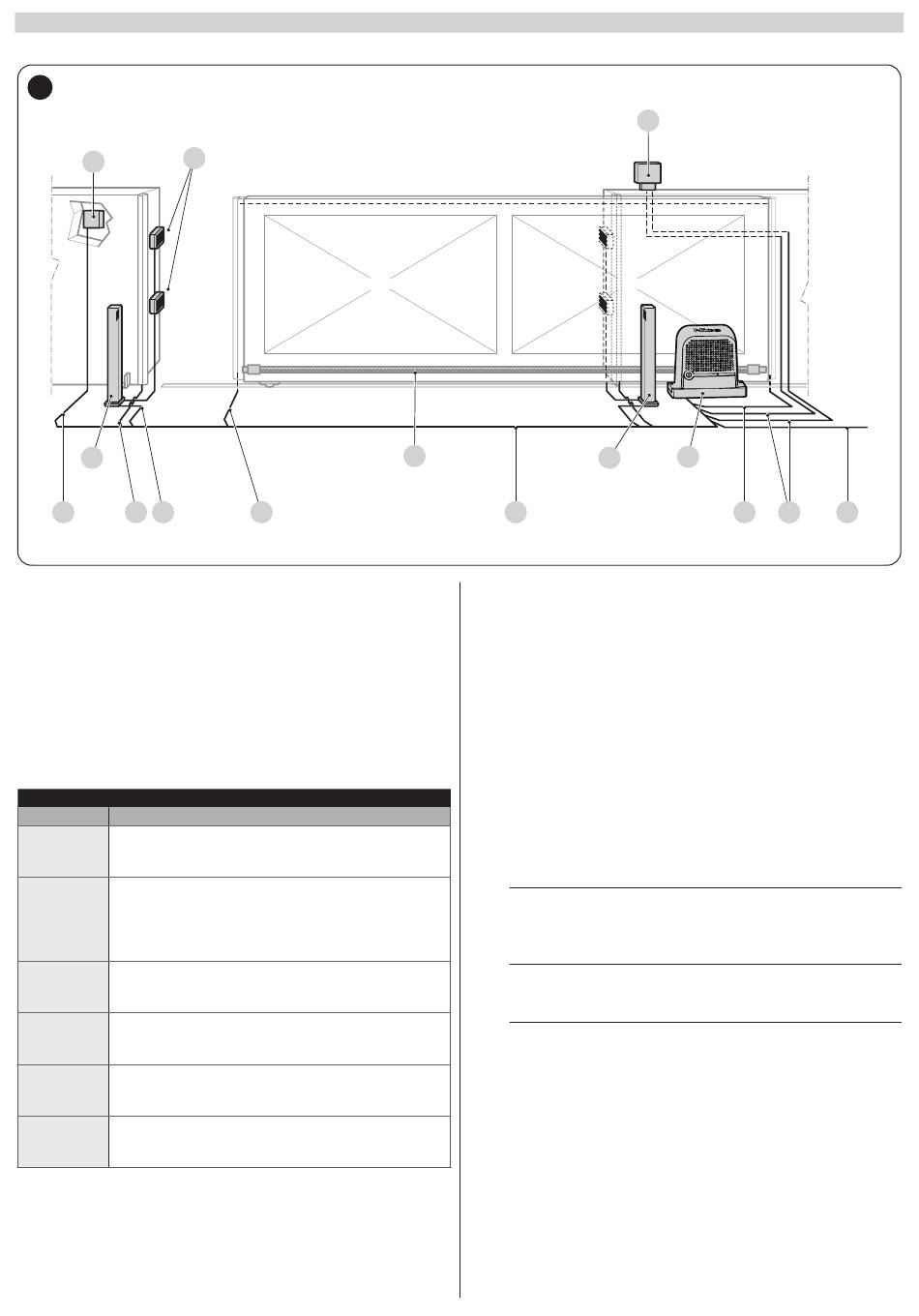

Die Abbildung zeigt ein Beispiel für eine Automatisierungsanlage, die mit Nice-Komponenten realisiert wurde.
4
B
D
C
4 5 3
A Getriebemotor
B Fotozellen
C Säulen für Lichtschranken
D Schlüsselschalter
E Blinklicht mit Antenne
F Zahnstange
Die oben genannten Komponenten sind nach einem typischen und üblic-
hen Schema positioniert. Verwenden Sie als Referenzbeispiel das Schema
von "Abbildung 4", um die ungefähre Position festzulegen, in der jede im
System vorgesehene Komponente installiert wird.

TECHNISCHE EIGENSCHAFTEN DER STROMKABEL

Bezeichnung Eigenschaften des Kabels
VERSORGUNGSKABEL GETRIEBEMOTOR
1 1 Kabel 3 x 1,5 mm
Maximale Länge 30 m [Anmerkung 1]
Kabel BLINKLICHT MIT ANTENNE
1 Kabel 2 x 0,5 mm
2 Maximale Länge 20 m
1 abgeschirmtes Kabel vom Typ RG58
Maximale Länge 10 m; empfohlen < 5 m
Kabel für FOTOZELLEN
3 2x0.5mm
2
Maximale Länge 30 m [Anmerkung 2]
Kabel SCHLÜSSELSCHALTER
4
2 Kabel 2 x 0,5 mm
Maximale Länge 50 m
Kabel FESTE SCHALTLEISTEN
5 1 Kabel 2 x 0,5 mm
Maximale Länge 30 m
Kabel BEWEGLICHE SCHALTLEISTEN
6 1 Kabel 2 x 0,5 mm
Maximale Länge 50 m [Anmerkung 5]
6
Tabelle 3
2
2
[Anmerkung 3]
2
[Anmerkung 4]
2
[Anmerkung 4]
2
F
4
Anmerkung 1
muss ein Kabel mit größerem Querschnitt benutzt werden (3 x
2,5 mm ) und es ist eine Sicherheitserdung in der Nähe der Au-
2
tomation erforderlich.
Anmerkung 2
zu maximal 50 m, wird ein 2 x 1 mm
Anmerkung 3
mit 4 x 0,5 mm
Anmerkung 4
schnitt "Hinzufügen oder Entfernen von Vorrichtungen"
(Seite 45) "STOP-Eingang" für den empfohlenen Verbindungstyp.
Anmerkung 5
Schiebetoren sind geeignete Vorrichtungen zu verwenden, wel-
che die Verbindung auch bei sich bewegendem Torflügel ermög-
lichen.
a
Vor der Installation die erforderlichen Elektrokabel für Ihre
Anlage vorbereiten, unter Bezugnahme auf "Abbildung 4"
und das Kapitel "TECHNISCHE DATEN" (Seite 54)
a
Die verwendeten Kabel müssen der Installationsumge-
bung gerecht werden
a
Während der Rohrverlegung für den Durchgang der
Stromkabel ist zu berücksichtigen, dass sich am An-
schlusskabel, durch mögliche Wasseransammlungen im
Abzweigschacht, Kondenswasser im Inneren der Steue-
rung bilden kann und die Stromkreisläufe beschädigen
werden könnten
E
A
C
6
Wenn das Versorgungskabel länger als 30 m ist,
Wenn das "BLUEBUS"-Kabel länger als 30 m ist, bis
-Kabel benötigt.
2
Diese zwei Kabel können durch ein einzelnes Kabel
ersetzt werden.
2
Wenn mehr als eine Kante vorhanden ist, siehe Ab-
Zur Verbindung der beweglichen Schaltleisten an
2 1
