4
ELEKTRISCHE ANSCHLÜSSE
4 ELEKTRISCHE ANSCHLÜSSE
4 1

VORABKONTROLLEN

f
Alle elektrischen Anschlüsse müssen bei abgeschalteter
Netzversorgung und abgetrennter Notstromversorgung
erfolgen (sofern in der Automatisierung vorhanden)
a
Die Anschlusstätigkeiten dürfen nur von qualifiziertem
Personal ausgeführt werden

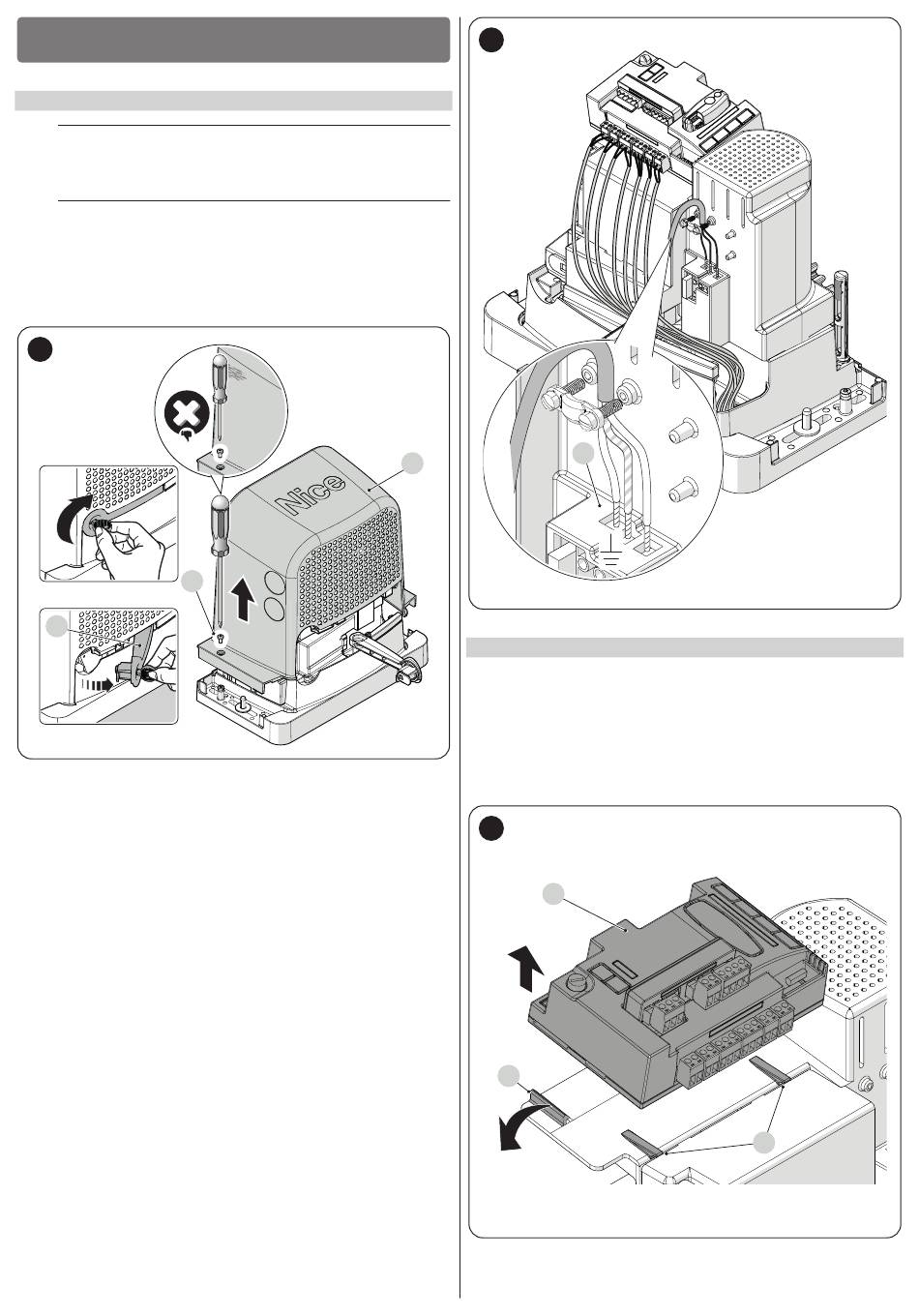

Zur Ausführung der elektrischen Anschlüsse:
1 Den Verriegelungshaken (A) mit dem mitgelieferten Schlüssel öffnen
2 Die Schrauben (B) lösen
3 Die Abdeckung (C) entfernen ("Abbildung 30")
30
B
A
4 Das Netzkabel durch das vorgesehene Loch führen (20/30 cm mehr
Kabel lassen) und an die entsprechende Klemme (D) anschließen
5 Das Kabel in Höhe der Hülle mit der mitgelieferten Kabelklemme
befestigen
6 Alle Verbindungskabel zu den verschiedenen Geräten einführen
und 20-30 cm länger lassen als nötig. Siehe "Tabelle 3" für den
Kabeltyp und "Abbildung 33" für die Verbindungen
7
Mit einem Kabelbinder alle Kabel, die in den Getriebemotor eintre-
ten, zusammenfassen und verbinden ("Abbildung 31")
31
D
C
4 2

ENTFERNUNG DER ZENTRALE

Es ist möglich, die Zentrale zu entfernen, wenn es nicht einfach ist, die
elektrischen Anschlüsse auszuführen.
1 Die Zentrale (A) mit einer Hand festhalten
2 Eventuelle Verkabelungen oder Klemmen entfernen
3 Den Kunststoffhalter (B) vorsichtig nach unten drücken und die
Zentrale entfernen
4 Die Zentrale ist an den beiden Haltern (C) befestigt ("Abbildung
32")
32
A
B
C
DEUTSCH – 15
