Motorreduktor für schiebetore
Inhaltsverzeichnis
4 3
SCHALTPLAN UND BESCHREIBUNG DER ANSCHLÜSSE

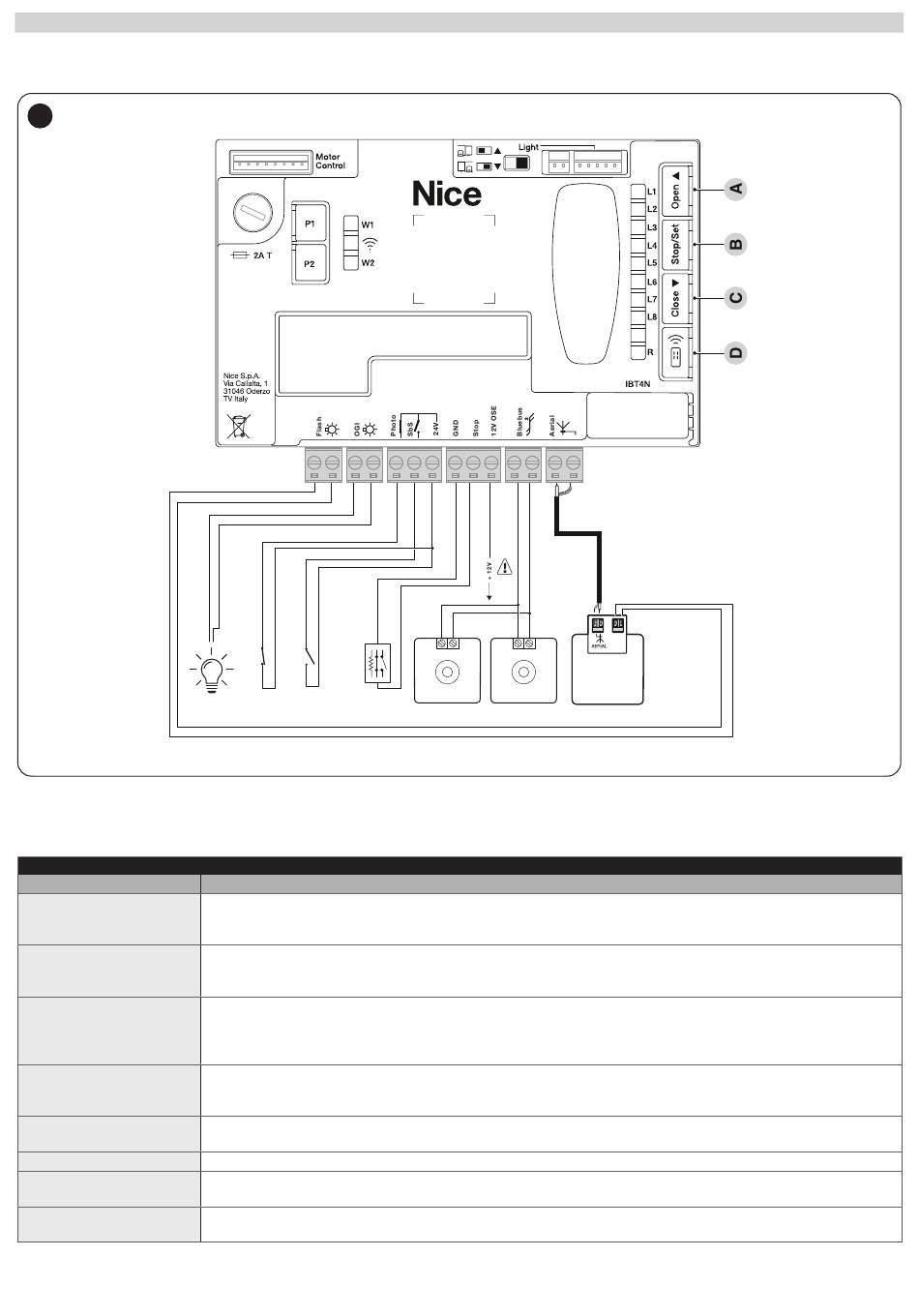

4 3 1 SCHALTPLAN

33
4 3 2 BESCHREIBUNG DER ANSCHLÜSSE
ELEKTRISCHE ANSCHLÜSSE
Klemmen
FLASH
(Ausgang begrenzt auf 10W
– 24V)
OGI
(Ausgang begrenzt auf 10W
– 24V)
BLUEBUS
STOP
SbS
ANTENNA
12V OSE
16 – DEUTSCH
NO
NO
NC
NC
8K2
SBS
STOP
OGI
Beschreibung
Dieser Ausgang ist standardmäßig für die Steuerung eines Blinklichts programmiert. Der Ausgang ist über alle kompatiblen
Schnittstellen programmierbar (siehe Kapitel "PROGRAMMIERUNG DER STEUERUNG"). Die Konfigurationsmodi des
Ausgangs sind in der "Tabelle 42" aufgeführt.
Dieser Ausgang ist standardmäßig für die Steuerung der Tor-Öffnungsanzeige programmiert. Der Ausgang ist
auch über die Tasten der Zentrale programmierbar (siehe Kapitel "PROGRAMMIERUNG DER STEUERUNG"). Die
Konfigurationsmodi des Ausgangs sind in der "Tabelle 43" aufgeführt.
An dieser Klemme können kompatible Geräte angeschlossen werden. Alle Geräte werden mit nur zwei Leitern, die sowohl
der Stromversorgung als auch der Signalübertragung dienen, parallel geschaltet.
Weitere Informationen über BlueBUS sind in Abschnitt „Adressierung der mit Bluebus-System angeschlossenen
Vorrichtungen" enthalten.
Eingang für Geräte, die die laufende Bewegung blockieren oder gegebenenfalls stoppen. Es ist erforderlich, an den Eingang
Kontakte vom Typ "Normalerweise geschlossen", "Normalerweise offen" oder Geräte mit konstantem Widerstand oder
optischem Typ anzuschließen (siehe Abschnitt "Eingang STOP").
Eingang für Geräte, die die Bewegung im Schritt-für-Schritt-Modus steuern; es ist erforderlich, Kontakte vom Typ
"Normalerweise offen" anzuschließen.
Eingang für Sicherheitsvorrichtungen: es können „normal geöffnete" Kontakte angeschlossen werden.
Eingang für den Anschluss der Antenne für Funkempfänger; die Antenne ist in der Blinkleuchte eingebaut, andernfalls kann
eine externe Antenne verwendet werden.
Dieser Ausgang liefert eine Versorgungsspannung von 12VDC und einen maximalen Strom von 15 mA.
Achtung! Nur für optische Sicherheitskante (OSE) verwendbar (max 15 mA)
+
-
*
Bluebus
Bluebus
RX
TX
FLASH
Tabelle 4
