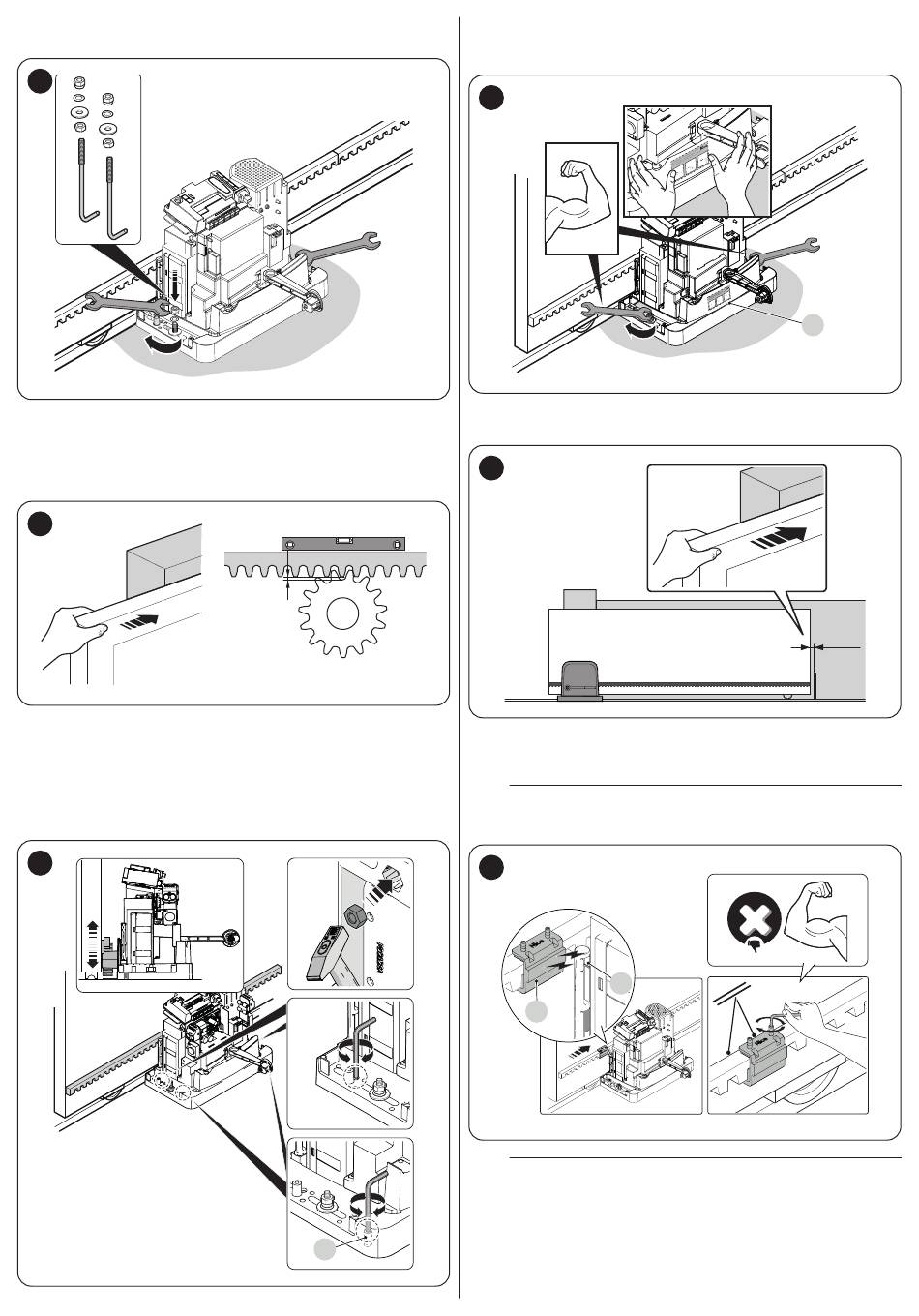

Die mitgelieferten Unterlegscheiben und Muttern leicht anziehen
("Abbildung 15")
15
9
Das Tor manuell öffnen und schließen und überprüfen, ob es rei-
bungslos läuft. Überprüfen Sie auch, ob das Zahnrad immer mit
dem Zahnrad ausgerichtet ist ("Abbildung 16"). Wenn der Abstand
zwischen Zahnrad und Zahnrad größer als 2 mm ist, Schritt 10
ausführen, andernfalls Schritt 11 ausführen
16
10
Den Motor aus seiner Position entfernen und die vier Einstellmuttern
in die vorgesehenen Positionen an der Unterseite der Basis einset-
zen ("Abbildung 17"). Nach dem Wiedereinbau des Motors gemäß
den Schritten von 5 bis 8 die Höhe des Getriebemotors mit den
Einstellschrauben (H) einstellen und das Zahnrad auf etwa 1 oder 2
mm vom Zahnrad bringen, um zu vermeiden, dass das Gewicht des
Torflügels auf den Getriebemotor drückt ("Abbildung 17")
17
12 – DEUTSCH
2 mm
x4
H
11
Die Muttern fest anziehen, um den Getriebemotor an der Funda-
mentplatte zu befestigen, und den Aufkleber (I) mit den Entriege-
lungsanweisungen anbringen ("Abbildung 18")
18
12
Das Tor manuell öffnen und 2/3 cm vom mechanischen Anschlag
entfernt lassen ("Abbildung 19")
19
13
Den Endschalterbügel (L) so nah wie möglich am Sensor (M) an
der Zahnstange anbringen und mit den entsprechenden Schrau-
ben befestigen ("Abbildung 20")
a
Beim Befestigen des Endschalterbügels keinen überm-
äßigen Druck ausüben
20
M
L
a
Der Endschalterbügel mit seinem Magneten darf nicht
mit dem Sensor ausgerichtet sein In diesem Fall ist seine
Reichweite gering und das Tor könnte nicht richtig stop-
pen
I
2-3 cm
