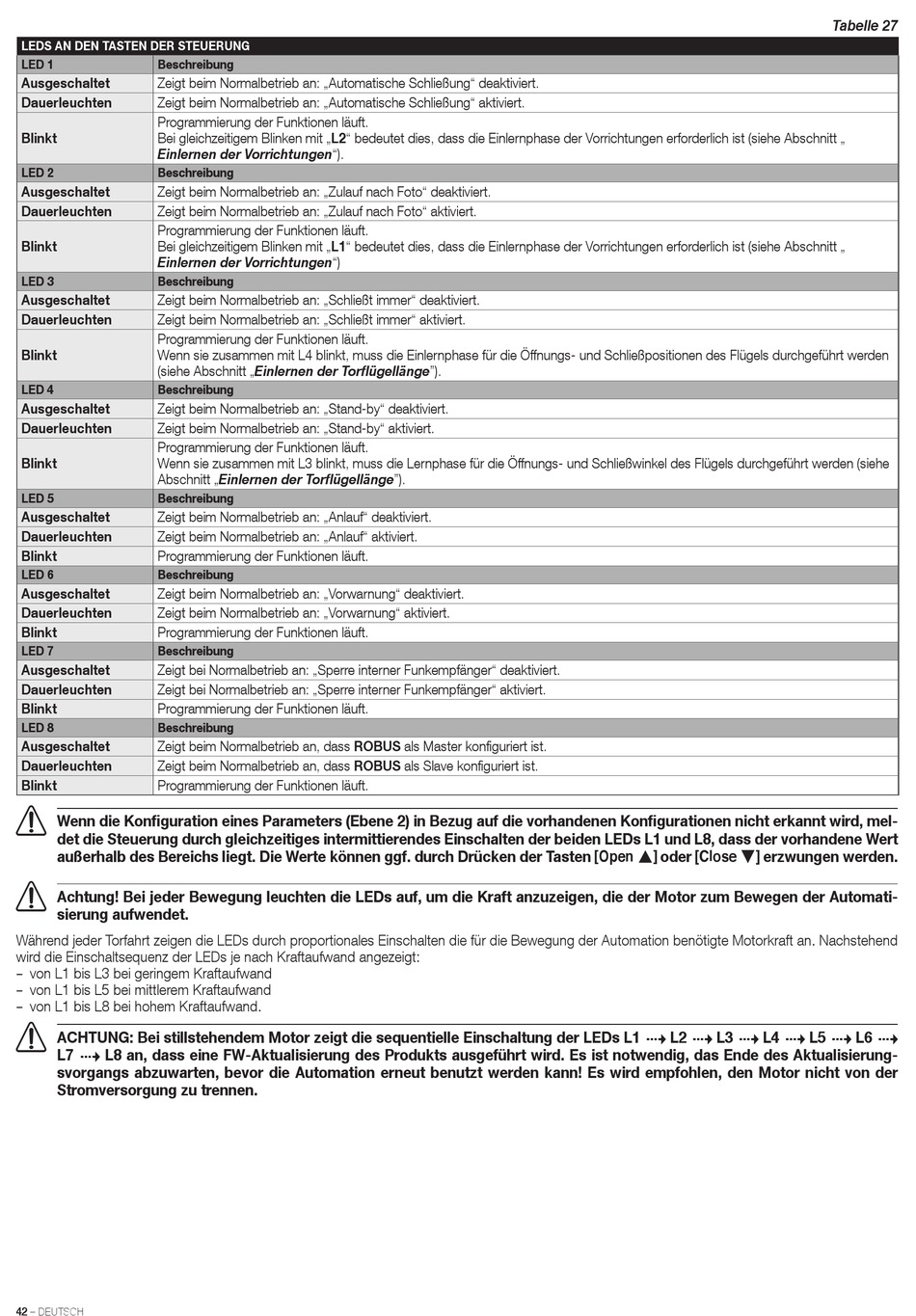

LEDS AN DEN TASTEN DER STEUERUNG
LED 1 Beschreibung
Ausgeschaltet
Zeigt beim Normalbetrieb an: „Automatische Schließung" deaktiviert.
Dauerleuchten
Zeigt beim Normalbetrieb an: „Automatische Schließung" aktiviert.
Programmierung der Funktionen läuft.
Blinkt
Bei gleichzeitigem Blinken mit „L2" bedeutet dies, dass die Einlernphase der Vorrichtungen erforderlich ist (siehe Abschnitt „
Einlernen der Vorrichtungen").
LED 2 Beschreibung
Ausgeschaltet Zeigt beim Normalbetrieb an: „Zulauf nach Foto" deaktiviert.
Dauerleuchten Zeigt beim Normalbetrieb an: „Zulauf nach Foto" aktiviert.
Programmierung der Funktionen läuft.
Blinkt Bei gleichzeitigem Blinken mit „L1" bedeutet dies, dass die Einlernphase der Vorrichtungen erforderlich ist (siehe Abschnitt „
Einlernen der Vorrichtungen")
LED 3 Beschreibung
Ausgeschaltet
Zeigt beim Normalbetrieb an: „Schließt immer" deaktiviert.
Dauerleuchten
Zeigt beim Normalbetrieb an: „Schließt immer" aktiviert.
Programmierung der Funktionen läuft.
Blinkt Wenn sie zusammen mit L4 blinkt, muss die Einlernphase für die Öffnungs- und Schließpositionen des Flügels durchgeführt werden
(siehe Abschnitt „Einlernen der Torflügellänge").
LED 4 Beschreibung
Ausgeschaltet Zeigt beim Normalbetrieb an: „Stand-by" deaktiviert.
Dauerleuchten Zeigt beim Normalbetrieb an: „Stand-by" aktiviert.
Programmierung der Funktionen läuft.
Blinkt Wenn sie zusammen mit L3 blinkt, muss die Lernphase für die Öffnungs- und Schließwinkel des Flügels durchgeführt werden (siehe
Abschnitt „Einlernen der Torflügellänge").
LED 5 Beschreibung
Ausgeschaltet
Zeigt beim Normalbetrieb an: „Anlauf" deaktiviert.
Dauerleuchten
Zeigt beim Normalbetrieb an: „Anlauf" aktiviert.
Blinkt Programmierung der Funktionen läuft.
LED 6 Beschreibung
Ausgeschaltet Zeigt beim Normalbetrieb an: „Vorwarnung" deaktiviert.
Dauerleuchten Zeigt beim Normalbetrieb an: „Vorwarnung" aktiviert.
Blinkt Programmierung der Funktionen läuft.
LED 7 Beschreibung
Ausgeschaltet Zeigt bei Normalbetrieb an: „Sperre interner Funkempfänger" deaktiviert.
Dauerleuchten Zeigt bei Normalbetrieb an: „Sperre interner Funkempfänger" aktiviert.
Blinkt Programmierung der Funktionen läuft.
LED 8 Beschreibung
Ausgeschaltet Zeigt beim Normalbetrieb an, dass ROBUS als Master konfiguriert ist.
Dauerleuchten Zeigt beim Normalbetrieb an, dass ROBUS als Slave konfiguriert ist.
Blinkt
Programmierung der Funktionen läuft.
a
Wenn die Konfiguration eines Parameters (Ebene 2) in Bezug auf die vorhandenen Konfigurationen nicht erkannt wird, mel-
det die Steuerung durch gleichzeitiges intermittierendes Einschalten der beiden LEDs L1 und L8, dass der vorhandene Wert
außerhalb des Bereichs liegt Die Werte können ggf durch Drücken der Tasten
a
Achtung! Bei jeder Bewegung leuchten die LEDs auf, um die Kraft anzuzeigen, die der Motor zum Bewegen der Automati-
sierung aufwendet
Während jeder Torfahrt zeigen die LEDs durch proportionales Einschalten die für die Bewegung der Automation benötigte Motorkraft an. Nachstehend
wird die Einschaltsequenz der LEDs je nach Kraftaufwand angezeigt:
– von L1 bis L3 bei geringem Kraftaufwand
– von L1 bis L5 bei mittlerem Kraftaufwand
– von L1 bis L8 bei hohem Kraftaufwand.
a
ACHTUNG: Bei stillstehendem Motor zeigt die sequentielle Einschaltung der LEDs L1
L7 L8 an, dass eine FW-Aktualisierung des Produkts ausgeführt wird Es ist notwendig, das Ende des Aktualisierung-
4
svorgangs abzuwarten, bevor die Automation erneut benutzt werden kann! Es wird empfohlen, den Motor nicht von der
Stromversorgung zu trennen
