PRODUKTBESCHREIBUNG

2 PRODUKTBESCHREIBUNG
ROBUS ist eine Reihe von elektromechanischen irreversiblen Motorreduktoren, die für die Automatisierung von Schiebetoren bestimmt sind.
Sie verfügen über eine elektronische Steuerzentrale und einen Steckverbinder vom Typ "SM" für Empfänger vom Typ OXI oder OXIBD (siehe Absatz "
Anschluss eines Funkempfängers Typ SM (Sonderzubehör)").
Die elektrischen Verbindungen zu externen Geräten werden durch die Verwendung von „BLUEBUS" vereinfacht, einer Technik, die es ermöglicht,
mehrere Geräte mit nur 2 Drähten zu verbinden.
ROBUS funktioniert mit elektrischer Energie. Bei Stromausfall aus dem Netz kann die Entriegelung mit einem speziellen Schlüssel erfolgen und die Au-
tomatisierung manuell bewegt werden oder es kann das optionale Zubehör Pufferbatterie PSS124 verwendet werden, das einige Manöver auch ohne
Netzstrom ermöglicht.
Dieses Produkt erfüllt die Kriterien der „Standby"-Verordnung Das Produkt geht in den Standby-Modus 5 Minuten (einstellbar) nach
Abschluss eines korrekt durchgeführten Manövers
a
Jede andere Verwendung als die beschriebene und unter anderen Umgebungsbedingungen als den in diesem Handbuch
angegebenen ist als unsachgemäß und verboten zu betrachten!
VERGLEICH DER WESENTLICHEN MERKMALE DES MOTORREDUKTORS ROBUS
Flügelgrenze (m)
Gewichtsgrenze (kg)
Stromversorgung (V)
Stromaufnahme (A)
Leistung (W)
Geschwindigkeit (m/s)
Maximales Anlaufdrehmoment (Nm)
entspricht Kraft (N)
Nenndrehmoment (Nm)
entspricht Kraft (N)
Arbeitszyklus (Zyklen/Stunde)
- Flügellänge bis zu 4 m
- Flügellänge bis zu 8 m
Schutzart (IP)
Umgebungstemperatur bei Verwendung (°C)
Abmessungen (mm)
Gewicht (kg)
Zentrale
2 1

VERZEICHNIS DER KOMPONENTEN DES PRODUKTS

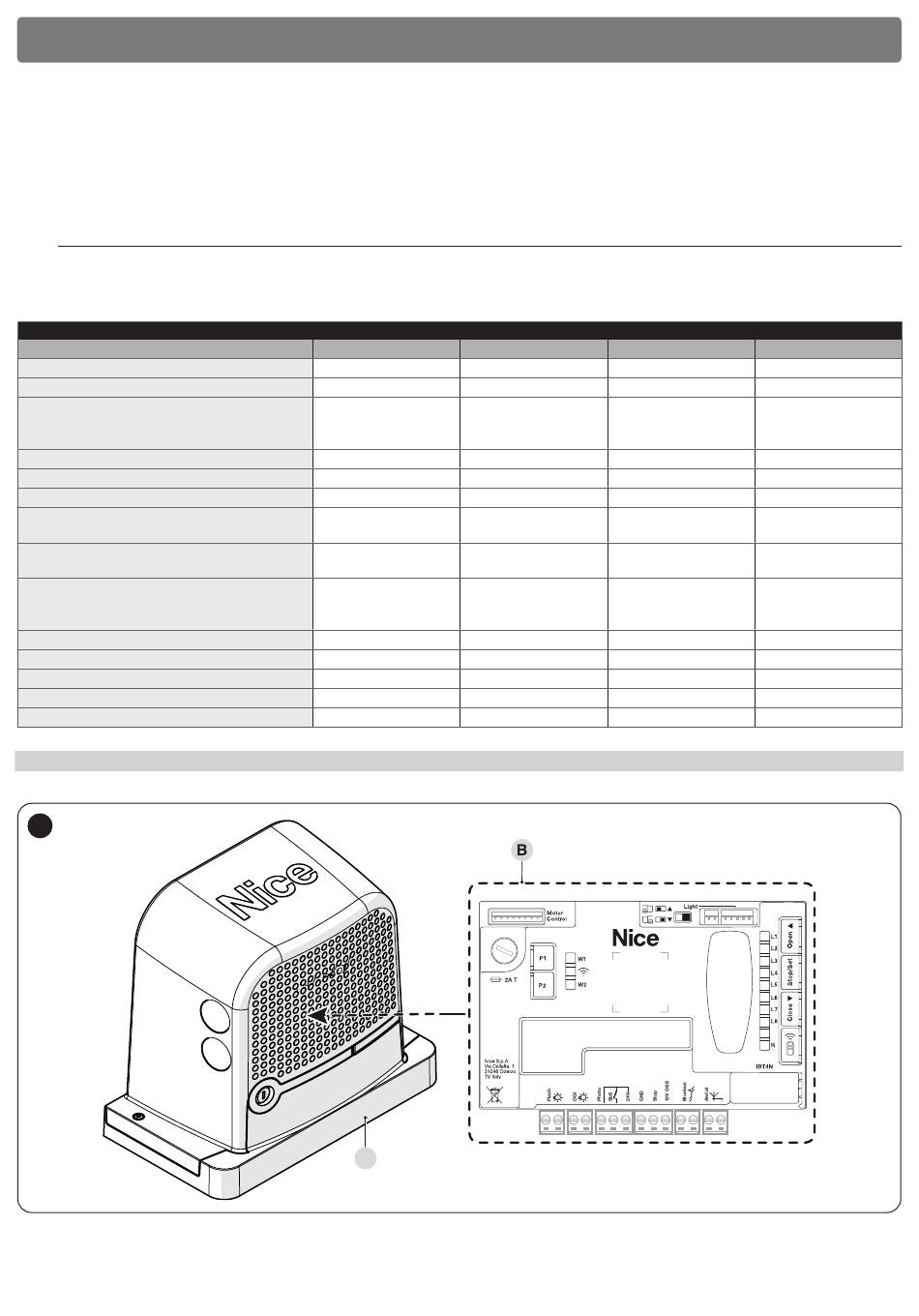

Die "Abbildung 1" zeigt die Hauptteile, aus denen ROBUS besteht.
1
A
Antriebsgehäuse
B Steuerung
ROBUS 400 ROBUS 600
8
400
230 (RBS400) 230 (RBS600)
120 (RBS400/V1) 120 (RBS600/V1)
250 (RBS400/AU01) 250 (RBS600/AU01)
1,1
250
0,34
15,4
510
4,5
150
35
20
44
-20...+55
340 x 220 x 303 h 340 x 220 x 303 h
11,2
MCU1
A
ROBUS 600 HS
8 8
600 600
230 (RBS600HS)
120 (RBS600HS/V1)
250 (RBS600HS/AU01)
2,1 3,1
450 450
0,34 0,44
21,1 18
700 600
10 9
330 300
40 40
20 20
44 44
-20...+55 -20...+55
340 x 220 x 303 h
11,2 11,2
MCU1 MCU4
+ -
Tabelle 1
ROBUS 800
8
800
230 (RBS800)
1,1
230
0,30
22,5
750
12,0
400
35
20
44
-20...+55
340 x 220 x 303 h
11,5
MCU1
DEUTSCH – 5
