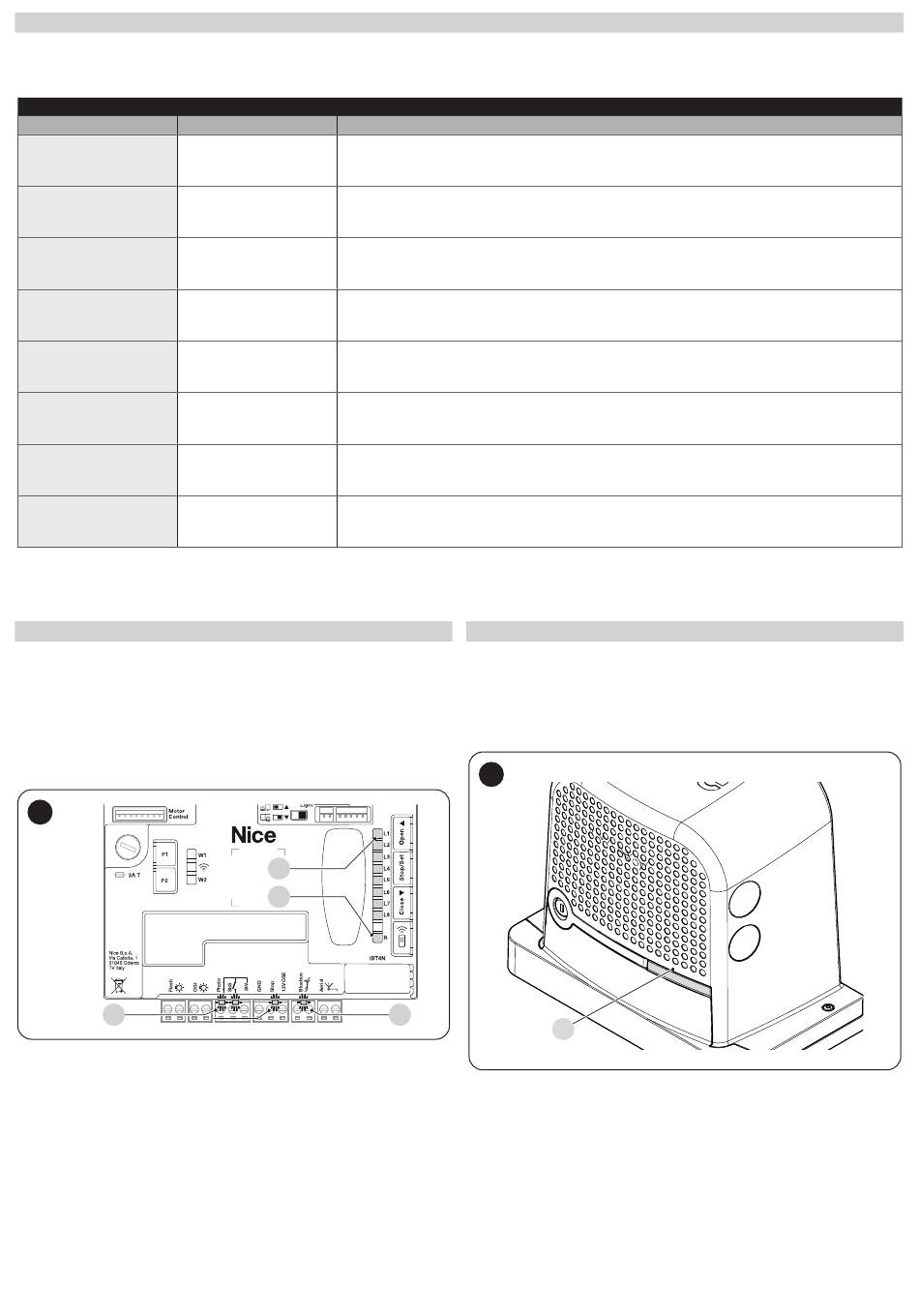

ANZEIGEN DURCH DIE BLINKLEUCHTE

Die Blinkleuchte FLASH blinkt während der Bewegung einmal pro Sekunde; im Falle von Störungen wird das Blinken schneller sein; die Blinkvorgänge
wiederholen sich zweimal mit einer Pause von einer Sekunde.
ANZEIGEN DURCH DIE BLINKLEUCHTE FLASH
Schnelles Blinken Ursache
2 Blinksignale
Ansprechen einer
1 Sekunde Pause
Fotozelle
2 Blinksignale
3 Blinksignale
Auslösung des
1 Sekunde Pause
„Motorkraftbegrenzers"
3 Blinksignale
4 Blinksignale
Auslösung des STOP-
1 Sekunde Pause
Eingangs
4 Blinksignale
5 Blinksignale
Fehler beim Speichern der
1 Sekunde Pause
internen Parameter
5 Blinksignale
6 Blinksignale
Die Höchstgrenze an
1 Sekunde Pause Bewegungen pro Stunde
6 Blinksignale wurde überschritten
7 Blinksignale
Fehler der internen
1 Sekunde Pause
Schaltkreise
7 Blinksignale
8 Blinksignale
Steuerbefehl schon
1 Sekunde Pause
vorhanden
8 Blinksignale
9 Blinksignale
1 Sekunde Pause Antrieb verriegelt
9 Blinksignale
9 4

ANZEIGEN DURCH DIE STEUERUNG

An der Steuerung befinden sich verschiedene LEDs, von denen jede
sowohl im Normalbetrieb als auch bei Störungen besondere Anzeigen
geben kann.
Weitere Informationen finden Sie unter „Tabelle 26" und „Tabelle 27"
A BlueBUS-LED
B LEDs Photo, Sbs, Stop
C Programmierungs-LED „L1
D LED Funk „R"
59
B
40 – DEUTSCH
AKTION
Bei Bewegungsbeginn erteilt mindestens eine Fotozelle kein Freigabesignal; prüfen, ob Hindernisse
vorhanden sind. Während der Bewegung ist dies normal, wenn tatsächlich ein Hindernis vorhanden
ist.
Während der Bewegung ist die Automatisierung auf einen erhöhten Widerstand gestoßen;
überprüfen Sie die Ursache.
Zu Beginn oder während der Bewegung wurde der Eingang „STOP" angesprochen; die Ursache
feststellen.
Mindestens 30 Sekunden warten und erneut einen Befehl erteilen; wenn der Zustand bleibt, kann
ein schwerer Defekt vorliegen und die Platine muss ausgetauscht werden.
Ein paar Minuten warten, bis der Bewegungsbegrenzer wieder unter die Höchstgrenze zurückkehrt.
Alle Versorgungskreisläufe ein paar Sekunden lang abtrennen, dann einen Befehl erteilen; sollte
dieser Status bleiben, könnte ein schwerer Defekt an der Steuerkarte oder der Motorverdrahtung
vorhanden sein. Überprüfen und ggf. auswechseln.
Es ist bereits ein anderer Steuerbefehl vorhanden. Den vorhandenen Steuerbefehl entfernen, um
weitere zu erteilen.
Die Automatisierung wurde durch einen Befehl „Automatisierung sperren" blockiert
L8"
C
D
+ -
9 5

LEUCHTANZEIGEN

9 5 1 STATUSANZEIGE
Die Statusanzeige des Motors (A) („Abbildung 60") besteht aus 2 Farben
(rot und grün) und dient zur Anzeige eventueller Störungen. Die „Tabelle
24" zeigt die möglichen Einschaltzustände an.
60
A
A
Tabelle 23
