10 1 8 RELAIS-LICHTSCHRANKEN OHNE FOTOTEST-FUNKTION

Die Steuerung besitzt den speziellen PHOTO-Eingang, an den der NC-Kontakt der Relais-Lichtschranken angeschlossen werden kann. Im Unterschied
zur Konfiguration mit „FOTOTEST" wird nach einem Befehl die Bewegung ausgeführt, ohne die Gültigkeit des von den Lichtschranken kommenden
Signals zu überprüfen, wobei die Reaktion der externen Lichtschranken auf den Statuswechsel unverändert beibehalten wird.
Schließen Sie die Fotozellen wie in „Abbildung 66" dargestellt an.

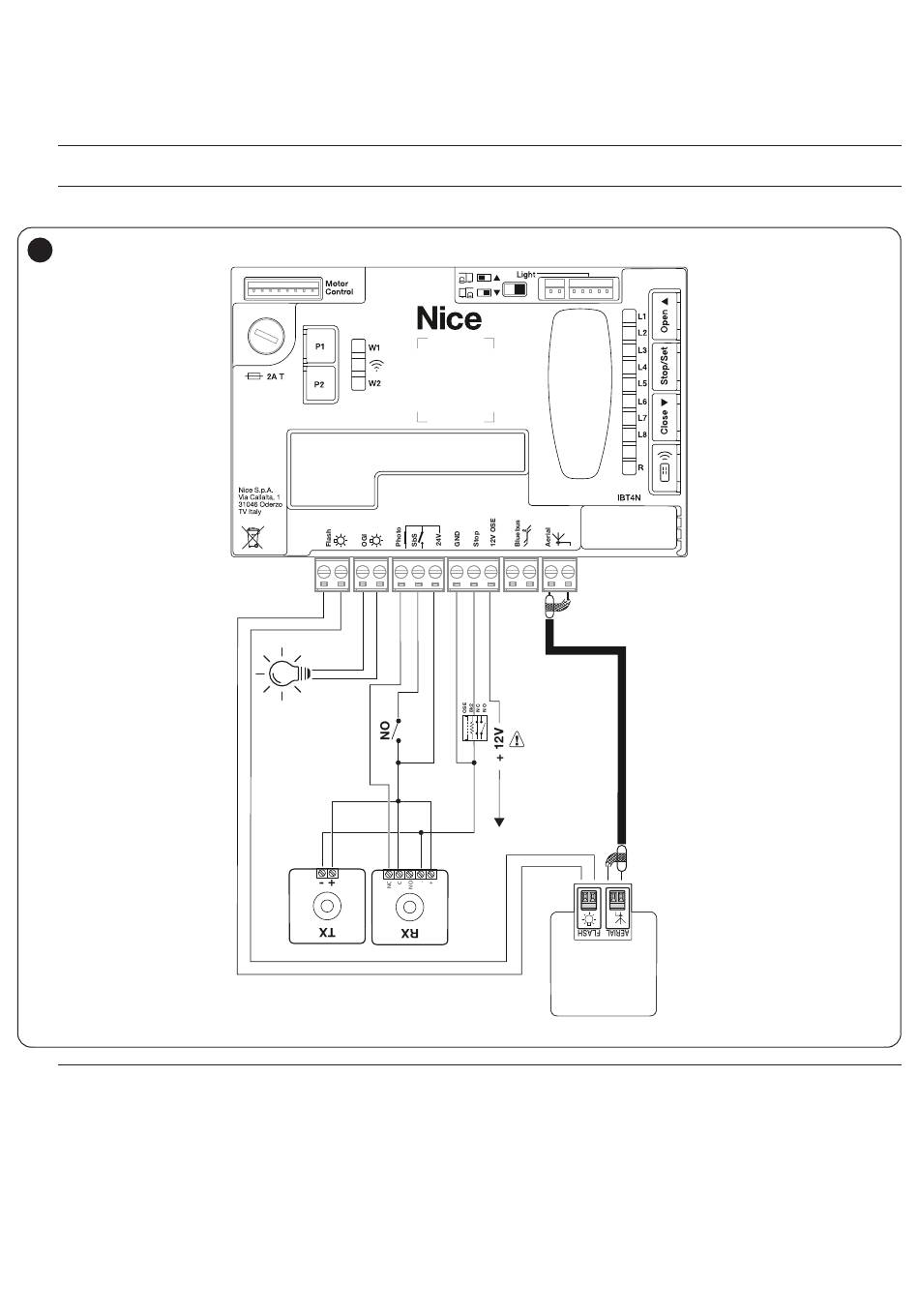

Anschlussschema mit Relais-Lichtschranken ohne FOTOTEST
l
Alle Abbildungen der Zubehörteile dienen lediglich der Veranschaulichung
a
Achtung! Bei Verwendung dieses Schemas erhöht sich der durchschnittliche Verbrauch des Produkts
66
a
Achtung: 12 V nur für optische Sensorkante verwendbar (OSE) (max 15 mA)
48 – DEUTSCH
+ -
*
