10 1 7 RELAIS-LICHTSCHRANKEN MIT FOTOTEST-FUNKTION

Die Steuerung ist mit der Funktion FOTOTEST versehen, welche die Zuverlässigkeit der Sicherheitseinrichtungen erhöht und eine Einstufung in „Klasse
II" gemäß EN 13849- 1 für die Gesamtheit von Steuerung und Sicherheitslichtschranken ermöglicht.
a
Achtung! Um die FOTOTEST-Funktion zu aktivieren, muss die Konfiguration über die kompatiblen WLAN-Schnittstellen und
die App MyNice Pro geändert werden
Zu Beginn jeder Torfahrt werden die betreffenden Sicherheitsvorrichtungen kontrolliert; die Bewegung beginnt nur, wenn alles in Ordnung ist.
Falls der Test hingegen negativ war (Fotozelle durch Sonne geblendet, Kabel kurzgeschlossen, usw.), wird der Defekt ermittelt und es erfolgt keine
Bewegung.

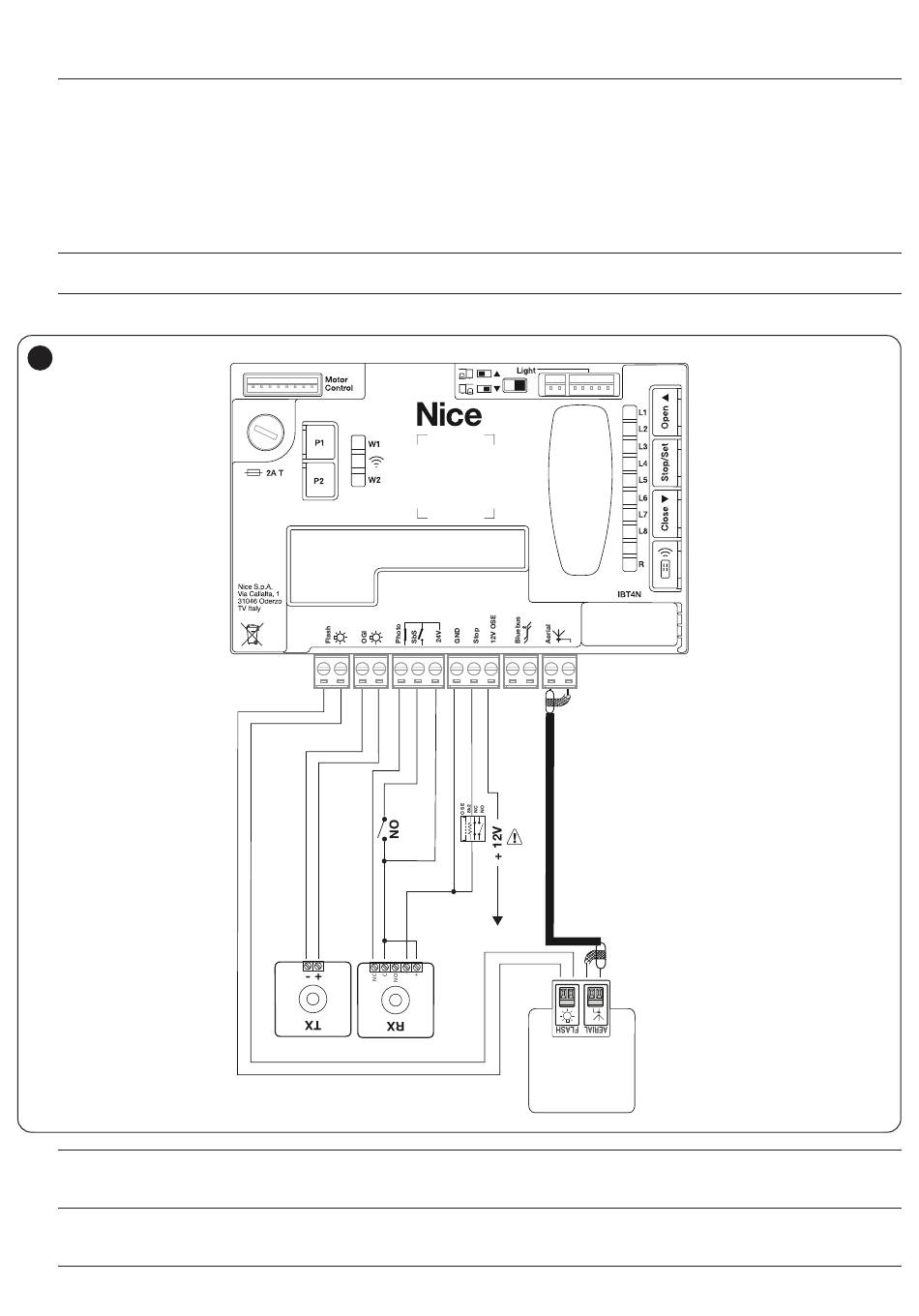

Schließen Sie die Fotozellen wie in „Abbildung 65" gezeigt an.
Anschlussschema mit Relais-Lichtschranken mit FOTOTEST
l
Alle Abbildungen der Zubehörteile dienen lediglich der Veranschaulichung
a
Achtung! Bei Verwendung dieses Schemas erhöht sich der durchschnittliche Verbrauch des Produkts
65
m
Werden 2 Lichtschrankenpaare verwendet, muss die „Synchronisierung" wie im Bedienungshandbuch der Lichtschranken
beschrieben aktiviert werden, um gegenseitige Beeinflussung zu verhindern.
m
Wenn einige Automatisierungsgeräte ausgetauscht, hinzugefügt oder entfernt werden, muss der Lernvorgang durchgeführt
werden (siehe Kapitel „Einlernen der Vorrichtungen" auf Seite 21)
a
Achtung: 12 V nur für optische Sensorkante verwendbar (OSE) (max 15 mA)
+ -
*
DEUTSCH – 47
