MODUS "SLAVE"

a
Kompatibilität garantiert mit zwei Produkten der aktuellen Generation oder mit einem der aktuellen Generation und einem
der vorherigen Generation (nicht vor Januar 2019)

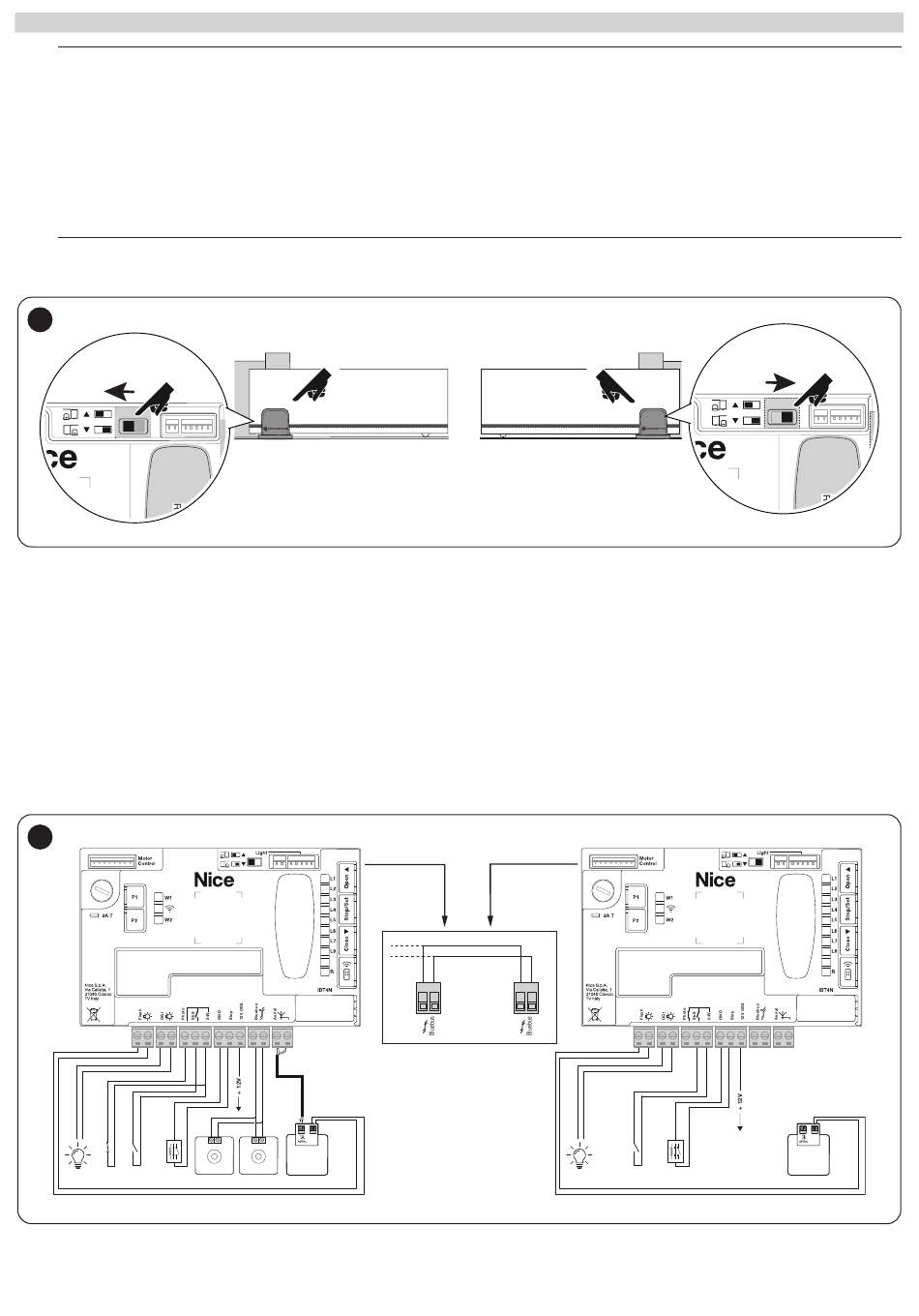

Durch entsprechende Programmierung und Verkabelung kann ROBUS im "Slave"-Modus (Sklave) betrieben werden; dieser Betriebsmodus wird
verwendet, wenn zwei gegenüberliegende Flügel automatisiert werden sollen und die Bewegungen der Flügel synchronisiert erfolgen sollen. In diesem
Modus fungiert ein ROBUS als Master (Meister), der die Bewegungen steuert, während der zweite ROBUS als Slave fungiert, der die vom Master ge-
sendeten Befehle ausführt (ab Werk sind alle ROBUS Master).
Um ROBUS als Slave zu konfigurieren, muss die Erststufenfunktion "Slave-Modus" aktiviert werden (siehe "Programmierung der ersten Stufe").
Die Verbindung zwischen dem ROBUS Master und dem ROBUS Slave erfolgt über BLUEBUS.
a
In diesem Fall muss die Polarität bei der Verbindung zwischen den beiden ROBUS beachtet werden, wie in der Abbildung
gezeigt ("Abbildung 36") (Die anderen Geräte bleiben weiterhin ohne Polarität)
35
Um 2 ROBUS im Master-Slave-Modus zu installieren, führen Sie die folgenden Schritte aus:
– Die mechanische Installation der 2 Motoren durchführen
Es ist egal, welcher Motor als Master und welcher als Slave fungiert; bei der Auswahl sollte die Bequemlichkeit der Anschlüsse und die Tatsache
berücksichtigt werden, dass der Schritt-für-Schritt-Befehl auf dem Slave nur das vollständige Öffnen des Slave-Flügels ermöglicht
Voraussetzung: Slave (S) und Master (M) vollständige Löschung.
1 (S) Die Richtung der Öffnungsbewegung auswählen (mittels Richtungswähler);
2 (S) Im Slave-Automatisierung die Geräte-Lernprozedur und die Flügellängen-Lernprozedur ausführen (siehe Abschnitt "Einlernen der Vor-
richtungen" und "Einlernen der Torflügellänge"). Wenn die Richtung umgekehrt ist, wiederholen Sie Schritt 1.
3 (S) Im Slave-Automatisierung die Funktion "Slave-Modus" programmieren (Slave-Modus = ein, siehe "Programmierung der ersten Stufe").;
4 (S+M) Die beiden Automatisierungen gemäß dem Schema verbinden. „Abbildung 36";
5 (M) Die Richtung der Öffnungsbewegung auswählen (mittels Richtungswähler);
6 (M) Führen Sie an der Master-Automatik die Prozedur zum Einlernen der Geräte und zum Einlernen der Flügel-Länge durch (siehe Abschnitt „
Einlernen der Vorrichtungen" und „Einlernen der Torflügellänge");
Während der Flügellängen-Lernprozedur bewegt sich auch die Slave-Automatisierung.
Wenn die Richtung umgekehrt ist, wiederholen Sie Schritt 5.
36
NO
NO
NC
NC
8K2
SBS STOP
OGI
24V 10W
+ -
Bluebus Bluebus
RX TX FLASH
FUSE
Bluebus Bluebus
MASTER SLAVE
1 2 1 2
+ -
NO
NO
NC
8K2
SBS STOP
OGI
24V 10W
FLASH
