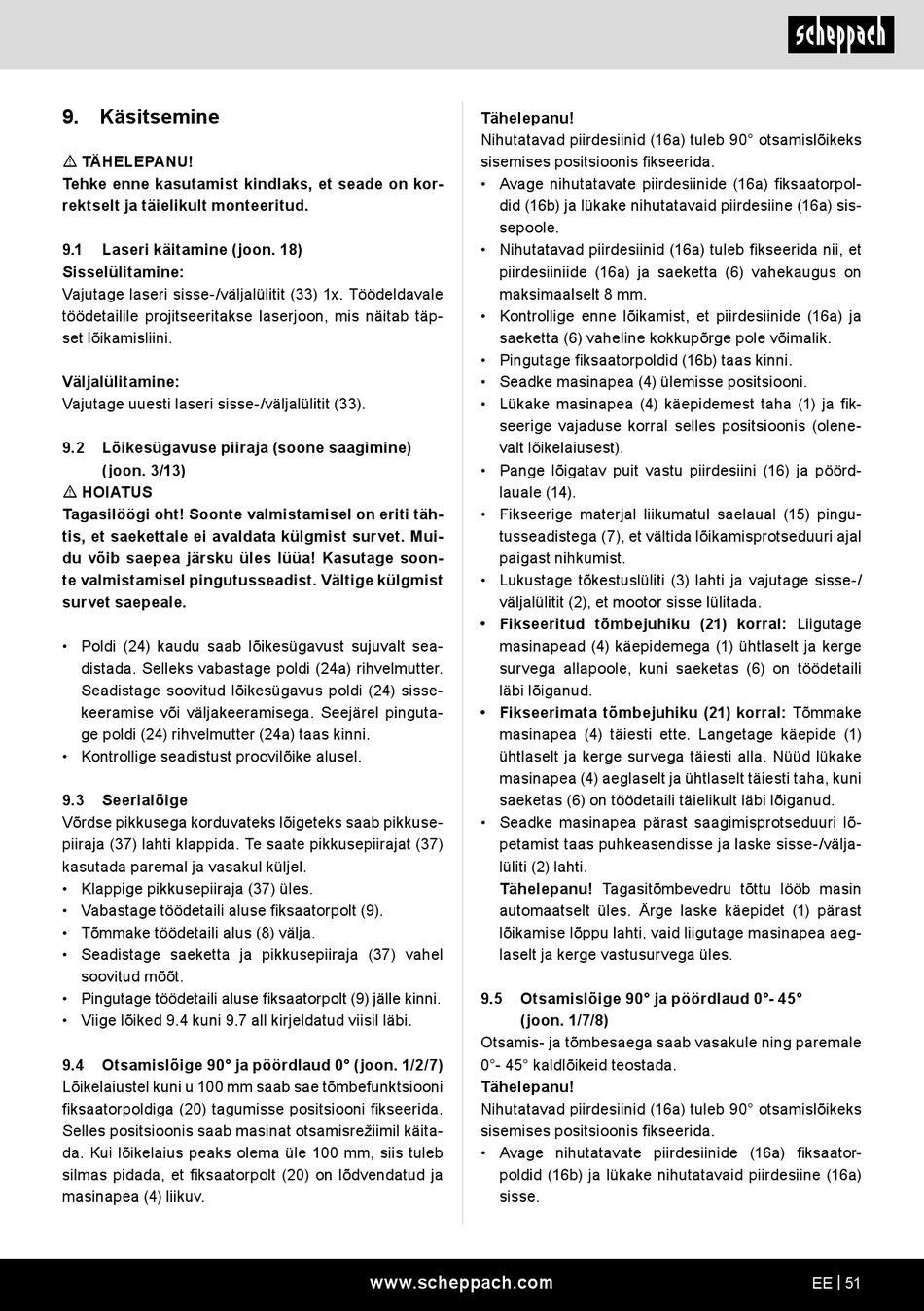

9. Käsitsemine
m TÄHELEPANU!
Tehke enne kasutamist kindlaks, et seade on kor-
rektselt ja täielikult monteeritud.
9.1 Laseri käitamine (joon. 18)
Sisselülitamine:
Vajutage laseri sisse-/väljalülitit (33) 1x. Töödeldavale
töödetailile projitseeritakse laserjoon, mis näitab täp-
set lõikamisliini.
Väljalülitamine:
Vajutage uuesti laseri sisse-/väljalülitit (33).
9.2 Lõikesügavuse piiraja (soone saagimine)
(joon. 3/13)
m HOIATUS
Tagasilöögi oht! Soonte valmistamisel on eriti täh-
tis, et saekettale ei avaldata külgmist survet. Mui-
du võib saepea järsku üles lüüa! Kasutage soon-
te valmistamisel pingutusseadist. Vältige külgmist
survet saepeale.
• Poldi (24) kaudu saab lõikesügavust sujuvalt sea-
distada. Selleks vabastage poldi (24a) rihvelmutter.
Seadistage soovitud lõikesügavus poldi (24) sisse-
keeramise või väljakeeramisega. Seejärel pinguta-
ge poldi (24) rihvelmutter (24a) taas kinni.
• Kontrollige seadistust proovilõike alusel.
9.3 Seerialõige
Võrdse pikkusega korduvateks lõigeteks saab pikkuse-
piiraja (37) lahti klappida. Te saate pikkusepiirajat (37)
kasutada paremal ja vasakul küljel.
• Klappige pikkusepiiraja (37) üles.
• Vabastage töödetaili aluse fiksaatorpolt (9).
• Tõmmake töödetaili alus (8) välja.
• Seadistage saeketta ja pikkusepiiraja (37) vahel
soovitud mõõt.
• Pingutage töödetaili aluse fiksaatorpolt (9) jälle kinni.
• Viige lõiked 9.4 kuni 9.7 all kirjeldatud viisil läbi.
9.4 Otsamislõige 90° ja pöördlaud 0° (joon. 1/2/7)
Lõikelaiustel kuni u 100 mm saab sae tõmbefunktsiooni
fiksaatorpoldiga (20) tagumisse positsiooni fikseerida.
Selles positsioonis saab masinat otsamisrežiimil käita-
da. Kui lõikelaius peaks olema üle 100 mm, siis tuleb
silmas pidada, et fiksaatorpolt (20) on lõdvendatud ja
masinapea (4) liikuv.
Tähelepanu!
Nihutatavad piirdesiinid (16a) tuleb 90° otsamislõikeks
sisemises positsioonis fikseerida.
• Avage nihutatavate piirdesiinide (16a) fiksaatorpol-
did (16b) ja lükake nihutatavaid piirdesiine (16a) sis-
sepoole.
• Nihutatavad piirdesiinid (16a) tuleb fikseerida nii, et
piirdesiiniide (16a) ja saeketta (6) vahekaugus on
maksimaalselt 8 mm.
• Kontrollige enne lõikamist, et piirdesiinide (16a) ja
saeketta (6) vaheline kokkupõrge pole võimalik.
• Pingutage fiksaatorpoldid (16b) taas kinni.
• Seadke masinapea (4) ülemisse positsiooni.
• Lükake masinapea (4) käepidemest taha (1) ja fik-
seerige vajaduse korral selles positsioonis (olene-
valt lõikelaiusest).
• Pange lõigatav puit vastu piirdesiini (16) ja pöörd-
lauale (14).
• Fikseerige materjal liikumatul saelaual (15) pingu-
tusseadistega (7), et vältida lõikamisprotseduuri ajal
paigast nihkumist.
• Lukustage tõkestuslüliti (3) lahti ja vajutage sisse-/
väljalülitit (2), et mootor sisse lülitada.
• Fikseeritud tõmbejuhiku (21) korral: Liigutage
masinapead (4) käepidemega (1) ühtlaselt ja kerge
survega allapoole, kuni saeketas (6) on töödetaili
läbi lõiganud.
• Fikseerimata tõmbejuhiku (21) korral: Tõmmake
masinapea (4) täiesti ette. Langetage käepide (1)
ühtlaselt ja kerge survega täiesti alla. Nüüd lükake
masinapea (4) aeglaselt ja ühtlaselt täiesti taha, kuni
saeketas (6) on töödetaili täielikult läbi lõiganud.
• Seadke masinapea pärast saagimisprotseduuri lõ-
petamist taas puhkeasendisse ja laske sisse-/välja-
lüliti (2) lahti.
Tähelepanu! Tagasitõmbevedru tõttu lööb masin
automaatselt üles. Ärge laske käepidet (1) pärast
lõikamise lõppu lahti, vaid liigutage masinapea aeg-
laselt ja kerge vastusurvega üles.
9.5 Otsamislõige 90° ja pöördlaud 0°- 45°
(joon. 1/7/8)
Otsamis- ja tõmbesaega saab vasakule ning paremale
0°- 45° kaldlõikeid teostada.
Tähelepanu!
Nihutatavad piirdesiinid (16a) tuleb 90° otsamislõikeks
sisemises positsioonis fikseerida.
• Avage nihutatavate piirdesiinide (16a) fiksaator-
poldid (16b) ja lükake nihutatavaid piirdesiine (16a)
sisse.
