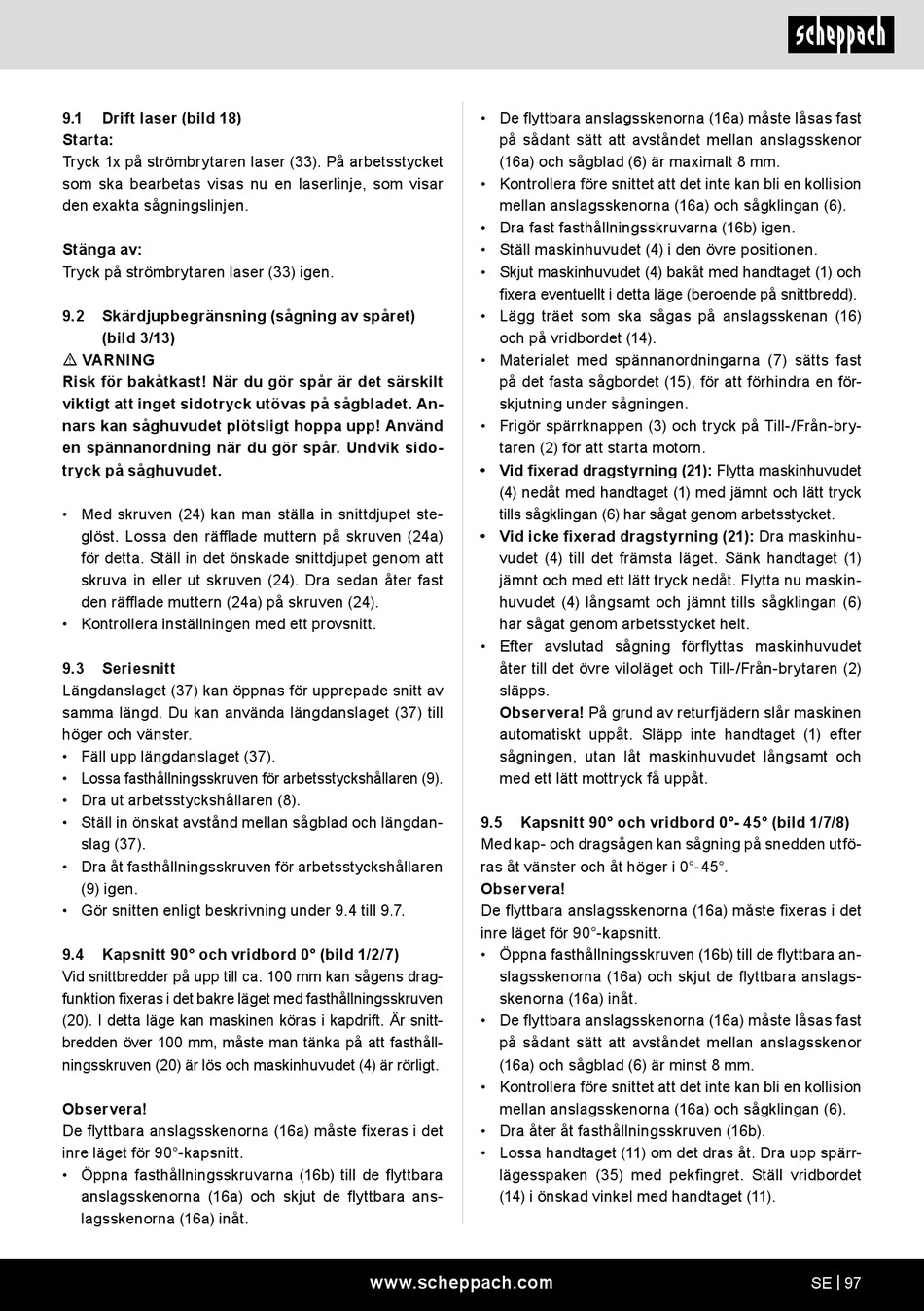

9.1 Drift laser (bild 18)
Starta:
Tryck 1x på strömbrytaren laser (33). På arbetsstycket
som ska bearbetas visas nu en laserlinje, som visar
den exakta sågningslinjen.
Stänga av:
Tryck på strömbrytaren laser (33) igen.
9.2 Skärdjupbegränsning (sågning av spåret)
(bild 3/13)
m VARNING
Risk för bakåtkast! När du gör spår är det särskilt
viktigt att inget sidotryck utövas på sågbladet. An-
nars kan såghuvudet plötsligt hoppa upp! Använd
en spännanordning när du gör spår. Undvik sido-
tryck på såghuvudet.
• Med skruven (24) kan man ställa in snittdjupet ste-
glöst. Lossa den räfflade muttern på skruven (24a)
för detta. Ställ in det önskade snittdjupet genom att
skruva in eller ut skruven (24). Dra sedan åter fast
den räfflade muttern (24a) på skruven (24).
• Kontrollera inställningen med ett provsnitt.
9.3 Seriesnitt
Längdanslaget (37) kan öppnas för upprepade snitt av
samma längd. Du kan använda längdanslaget (37) till
höger och vänster.
• Fäll upp längdanslaget (37).
• Lossa fasthållningsskruven för arbetsstyckshållaren (9).
• Dra ut arbetsstyckshållaren (8).
• Ställ in önskat avstånd mellan sågblad och längdan-
slag (37).
• Dra åt fasthållningsskruven för arbetsstyckshållaren
(9) igen.
• Gör snitten enligt beskrivning under 9.4 till 9.7.
9.4 Kapsnitt 90° och vridbord 0° (bild 1/2/7)
Vid snittbredder på upp till ca. 100 mm kan sågens drag-
funktion fixeras i det bakre läget med fasthållningsskruven
(20). I detta läge kan maskinen köras i kapdrift. Är snitt-
bredden över 100 mm, måste man tänka på att fasthåll-
ningsskruven (20) är lös och maskinhuvudet (4) är rörligt.
Observera!
De flyttbara anslagsskenorna (16a) måste fixeras i det
inre läget för 90°-kapsnitt.
• Öppna fasthållningsskruvarna (16b) till de flyttbara
anslagsskenorna (16a) och skjut de flyttbara ans-
lagsskenorna (16a) inåt.
• De flyttbara anslagsskenorna (16a) måste låsas fast
på sådant sätt att avståndet mellan anslagsskenor
(16a) och sågblad (6) är maximalt 8 mm.
• Kontrollera före snittet att det inte kan bli en kollision
mellan anslagsskenorna (16a) och sågklingan (6).
• Dra fast fasthållningsskruvarna (16b) igen.
• Ställ maskinhuvudet (4) i den övre positionen.
• Skjut maskinhuvudet (4) bakåt med handtaget (1) och
fixera eventuellt i detta läge (beroende på snittbredd).
• Lägg träet som ska sågas på anslagsskenan (16)
och på vridbordet (14).
• Materialet med spännanordningarna (7) sätts fast
på det fasta sågbordet (15), för att förhindra en för-
skjutning under sågningen.
• Frigör spärrknappen (3) och tryck på Till-/Från-bry-
taren (2) för att starta motorn.
• Vid fixerad dragstyrning (21): Flytta maskinhuvudet
(4) nedåt med handtaget (1) med jämnt och lätt tryck
tills sågklingan (6) har sågat genom arbetsstycket.
• Vid icke fixerad dragstyrning (21): Dra maskinhu-
vudet (4) till det främsta läget. Sänk handtaget (1)
jämnt och med ett lätt tryck nedåt. Flytta nu maskin-
huvudet (4) långsamt och jämnt tills sågklingan (6)
har sågat genom arbetsstycket helt.
• Efter avslutad sågning förflyttas maskinhuvudet
åter till det övre viloläget och Till-/Från-brytaren (2)
släpps.
Observera! På grund av returfjädern slår maskinen
automatiskt uppåt. Släpp inte handtaget (1) efter
sågningen, utan låt maskinhuvudet långsamt och
med ett lätt mottryck få uppåt.
9.5 Kapsnitt 90° och vridbord 0°- 45° (bild 1/7/8)
Med kap- och dragsågen kan sågning på snedden utfö-
ras åt vänster och åt höger i 0°-45°.
Observera!
De flyttbara anslagsskenorna (16a) måste fixeras i det
inre läget för 90°-kapsnitt.
• Öppna fasthållningsskruven (16b) till de flyttbara an-
slagsskenorna (16a) och skjut de flyttbara anslags-
skenorna (16a) inåt.
• De flyttbara anslagsskenorna (16a) måste låsas fast
på sådant sätt att avståndet mellan anslagsskenor
(16a) och sågblad (6) är minst 8 mm.
• Kontrollera före snittet att det inte kan bli en kollision
mellan anslagsskenorna (16a) och sågklingan (6).
• Dra åter åt fasthållningsskruven (16b).
• Lossa handtaget (11) om det dras åt. Dra upp spärr-
lägesspaken (35) med pekfingret. Ställ vridbordet
(14) i önskad vinkel med handtaget (11).
