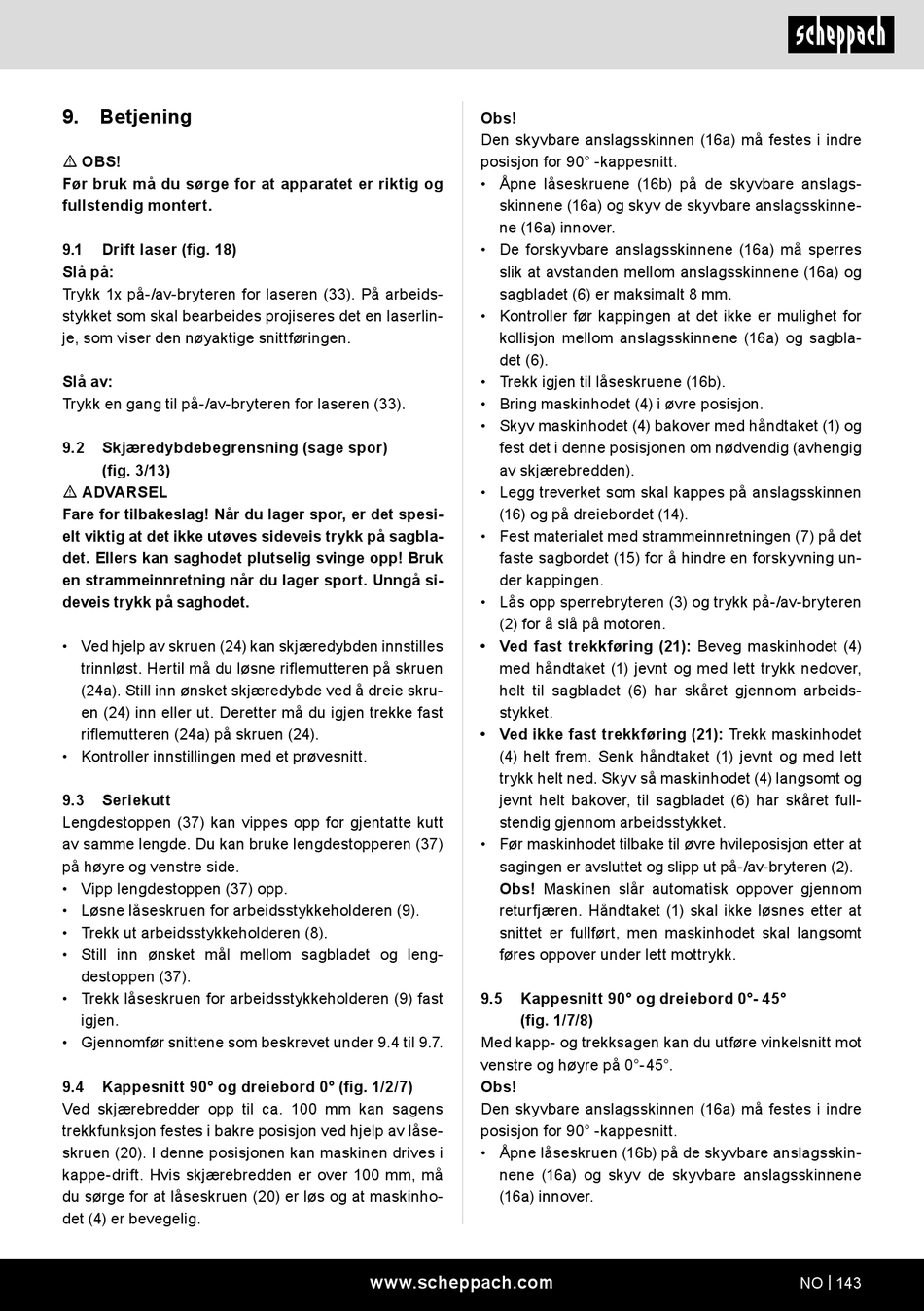

Betjening - Scheppach Ms216 Originalbetriebsanleitung

9.

Betjening

m OBS!
Før bruk må du sørge for at apparatet er riktig og
fullstendig montert.
9.1 Drift laser (fig. 18)
Slå på:
Trykk 1x på-/av-bryteren for laseren (33). På arbeids-
stykket som skal bearbeides projiseres det en laserlin-
je, som viser den nøyaktige snittføringen.
Slå av:
Trykk en gang til på-/av-bryteren for laseren (33).
9.2 Skjæredybdebegrensning (sage spor)
(fig. 3/13)
m ADVARSEL
Fare for tilbakeslag! Når du lager spor, er det spesi-
elt viktig at det ikke utøves sideveis trykk på sagbla-
det. Ellers kan saghodet plutselig svinge opp! Bruk
en strammeinnretning når du lager sport. Unngå si-
deveis trykk på saghodet.
• Ved hjelp av skruen (24) kan skjæredybden innstilles
trinnløst. Hertil må du løsne riflemutteren på skruen
(24a). Still inn ønsket skjæredybde ved å dreie skru-
en (24) inn eller ut. Deretter må du igjen trekke fast
riflemutteren (24a) på skruen (24).
• Kontroller innstillingen med et prøvesnitt.
9.3 Seriekutt
Lengdestoppen (37) kan vippes opp for gjentatte kutt
av samme lengde. Du kan bruke lengdestopperen (37)
på høyre og venstre side.
• Vipp lengdestoppen (37) opp.
• Løsne låseskruen for arbeidsstykkeholderen (9).
• Trekk ut arbeidsstykkeholderen (8).
• Still inn ønsket mål mellom sagbladet og leng-
destoppen (37).
• Trekk låseskruen for arbeidsstykkeholderen (9) fast
igjen.
• Gjennomfør snittene som beskrevet under 9.4 til 9.7.
9.4 Kappesnitt 90° og dreiebord 0° (fig. 1/2/7)
Ved skjærebredder opp til ca. 100 mm kan sagens
trekkfunksjon festes i bakre posisjon ved hjelp av låse-
skruen (20). I denne posisjonen kan maskinen drives i
kappe-drift. Hvis skjærebredden er over 100 mm, må
du sørge for at låseskruen (20) er løs og at maskinho-
det (4) er bevegelig.
Obs!
Den skyvbare anslagsskinnen (16a) må festes i indre
posisjon for 90° -kappesnitt.
• Åpne låseskruene (16b) på de skyvbare anslags-
skinnene (16a) og skyv de skyvbare anslagsskinne-
ne (16a) innover.
• De forskyvbare anslagsskinnene (16a) må sperres
slik at avstanden mellom anslagsskinnene (16a) og
sagbladet (6) er maksimalt 8 mm.
• Kontroller før kappingen at det ikke er mulighet for
kollisjon mellom anslagsskinnene (16a) og sagbla-
det (6).
• Trekk igjen til låseskruene (16b).
• Bring maskinhodet (4) i øvre posisjon.
• Skyv maskinhodet (4) bakover med håndtaket (1) og
fest det i denne posisjonen om nødvendig (avhengig
av skjærebredden).
• Legg treverket som skal kappes på anslagsskinnen
(16) og på dreiebordet (14).
• Fest materialet med strammeinnretningen (7) på det
faste sagbordet (15) for å hindre en forskyvning un-
der kappingen.
• Lås opp sperrebryteren (3) og trykk på-/av-bryteren
(2) for å slå på motoren.
• Ved fast trekkføring (21): Beveg maskinhodet (4)
med håndtaket (1) jevnt og med lett trykk nedover,
helt til sagbladet (6) har skåret gjennom arbeids-
stykket.
• Ved ikke fast trekkføring (21): Trekk maskinhodet
(4) helt frem. Senk håndtaket (1) jevnt og med lett
trykk helt ned. Skyv så maskinhodet (4) langsomt og
jevnt helt bakover, til sagbladet (6) har skåret full-
stendig gjennom arbeidsstykket.
• Før maskinhodet tilbake til øvre hvileposisjon etter at
sagingen er avsluttet og slipp ut på-/av-bryteren (2).
Obs! Maskinen slår automatisk oppover gjennom
returfjæren. Håndtaket (1) skal ikke løsnes etter at
snittet er fullført, men maskinhodet skal langsomt
føres oppover under lett mottrykk.
9.5 Kappesnitt 90° og dreiebord 0°- 45°
(fig. 1/7/8)
Med kapp- og trekksagen kan du utføre vinkelsnitt mot
venstre og høyre på 0°-45°.
Obs!
Den skyvbare anslagsskinnen (16a) må festes i indre
posisjon for 90° -kappesnitt.
• Åpne låseskruen (16b) på de skyvbare anslagsskin-
nene (16a) og skyv de skyvbare anslagsskinnene
(16a) innover.
