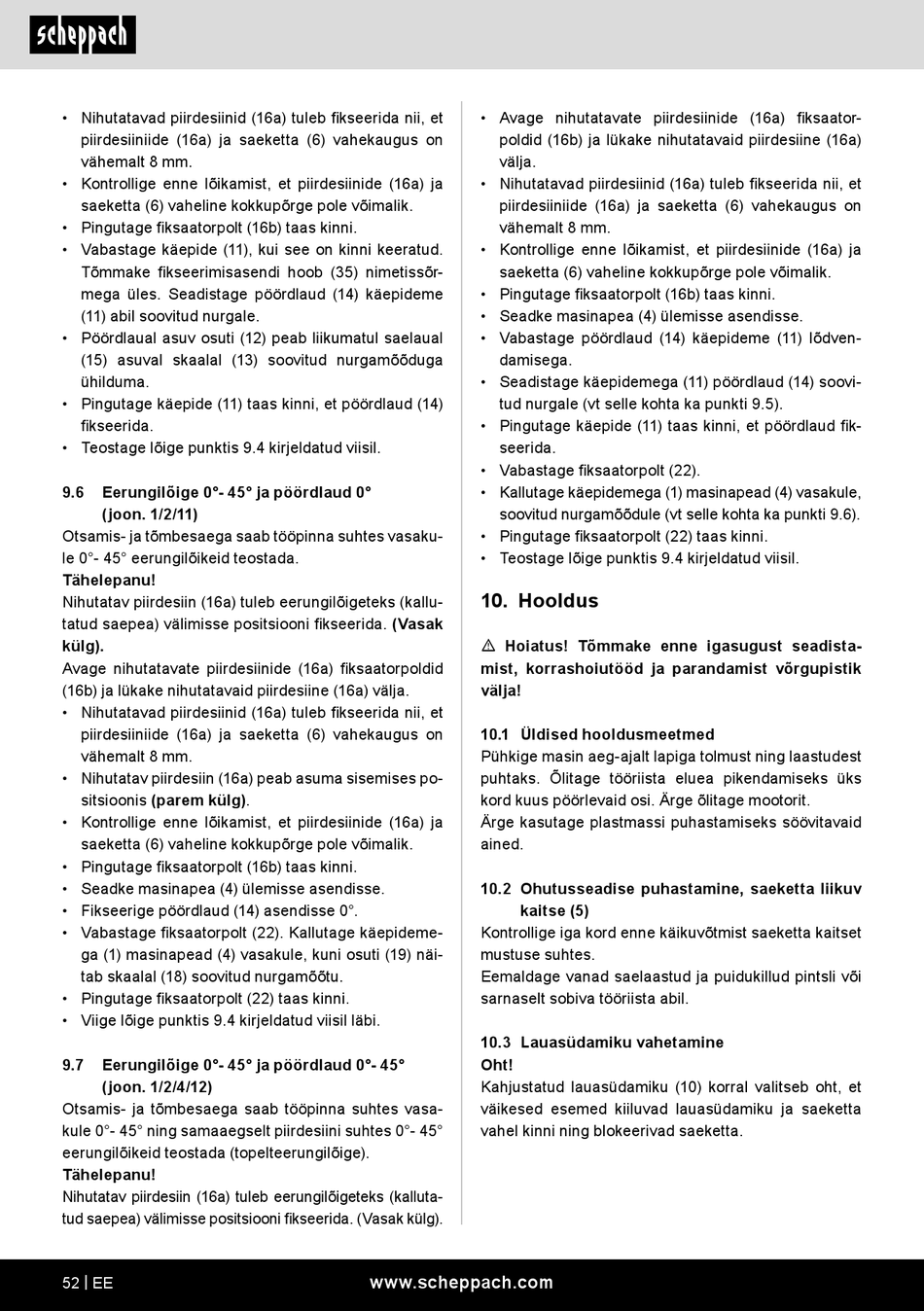

• Nihutatavad piirdesiinid (16a) tuleb fikseerida nii, et
piirdesiiniide (16a) ja saeketta (6) vahekaugus on
vähemalt 8 mm.
• Kontrollige enne lõikamist, et piirdesiinide (16a) ja
saeketta (6) vaheline kokkupõrge pole võimalik.
• Pingutage fiksaatorpolt (16b) taas kinni.
• Vabastage käepide (11), kui see on kinni keeratud.
Tõmmake fikseerimisasendi hoob (35) nimetissõr-
mega üles. Seadistage pöördlaud (14) käepideme
(11) abil soovitud nurgale.
• Pöördlaual asuv osuti (12) peab liikumatul saelaual
(15) asuval skaalal (13) soovitud nurgamõõduga
ühilduma.
• Pingutage käepide (11) taas kinni, et pöördlaud (14)
fikseerida.
• Teostage lõige punktis 9.4 kirjeldatud viisil.
9.6 Eerungilõige 0°- 45° ja pöördlaud 0°
(joon. 1/2/11)
Otsamis- ja tõmbesaega saab tööpinna suhtes vasaku-
le 0°- 45° eerungilõikeid teostada.
Tähelepanu!
Nihutatav piirdesiin (16a) tuleb eerungilõigeteks (kallu-
tatud saepea) välimisse positsiooni fikseerida. (Vasak
külg).
Avage nihutatavate piirdesiinide (16a) fiksaatorpoldid
(16b) ja lükake nihutatavaid piirdesiine (16a) välja.
• Nihutatavad piirdesiinid (16a) tuleb fikseerida nii, et
piirdesiiniide (16a) ja saeketta (6) vahekaugus on
vähemalt 8 mm.
• Nihutatav piirdesiin (16a) peab asuma sisemises po-
sitsioonis (parem külg).
• Kontrollige enne lõikamist, et piirdesiinide (16a) ja
saeketta (6) vaheline kokkupõrge pole võimalik.
• Pingutage fiksaatorpolt (16b) taas kinni.
• Seadke masinapea (4) ülemisse asendisse.
• Fikseerige pöördlaud (14) asendisse 0°.
• Vabastage fiksaatorpolt (22). Kallutage käepideme-
ga (1) masinapead (4) vasakule, kuni osuti (19) näi-
tab skaalal (18) soovitud nurgamõõtu.
• Pingutage fiksaatorpolt (22) taas kinni.
• Viige lõige punktis 9.4 kirjeldatud viisil läbi.
9.7 Eerungilõige 0°- 45° ja pöördlaud 0°- 45°
(joon. 1/2/4/12)
Otsamis- ja tõmbesaega saab tööpinna suhtes vasa-
kule 0°- 45° ning samaaegselt piirdesiini suhtes 0°- 45°
eerungilõikeid teostada (topelteerungilõige).
Tähelepanu!
Nihutatav piirdesiin (16a) tuleb eerungilõigeteks (kalluta-
tud saepea) välimisse positsiooni fikseerida. (Vasak külg).
52 | EE
• Avage nihutatavate piirdesiinide (16a) fiksaator-
poldid (16b) ja lükake nihutatavaid piirdesiine (16a)
välja.
• Nihutatavad piirdesiinid (16a) tuleb fikseerida nii, et
piirdesiiniide (16a) ja saeketta (6) vahekaugus on
vähemalt 8 mm.
• Kontrollige enne lõikamist, et piirdesiinide (16a) ja
saeketta (6) vaheline kokkupõrge pole võimalik.
• Pingutage fiksaatorpolt (16b) taas kinni.
• Seadke masinapea (4) ülemisse asendisse.
• Vabastage pöördlaud (14) käepideme (11) lõdven-
damisega.
• Seadistage käepidemega (11) pöördlaud (14) soovi-
tud nurgale (vt selle kohta ka punkti 9.5).
• Pingutage käepide (11) taas kinni, et pöördlaud fik-
seerida.
• Vabastage fiksaatorpolt (22).
• Kallutage käepidemega (1) masinapead (4) vasakule,
soovitud nurgamõõdule (vt selle kohta ka punkti 9.6).
• Pingutage fiksaatorpolt (22) taas kinni.
• Teostage lõige punktis 9.4 kirjeldatud viisil.

10. Hooldus

m Hoiatus! Tõmmake enne igasugust seadista-
mist, korrashoiutööd ja parandamist võrgupistik
välja!
10.1 Üldised hooldusmeetmed
Pühkige masin aeg-ajalt lapiga tolmust ning laastudest
puhtaks. Õlitage tööriista eluea pikendamiseks üks
kord kuus pöörlevaid osi. Ärge õlitage mootorit.
Ärge kasutage plastmassi puhastamiseks söövitavaid
ained.
10.2 Ohutusseadise puhastamine, saeketta liikuv
kaitse (5)
Kontrollige iga kord enne käikuvõtmist saeketta kaitset
mustuse suhtes.
Eemaldage vanad saelaastud ja puidukillud pintsli või
sarnaselt sobiva tööriista abil.
10.3 Lauasüdamiku vahetamine
Oht!
Kahjustatud lauasüdamiku (10) korral valitseb oht, et
väikesed esemed kiiluvad lauasüdamiku ja saeketta
vahel kinni ning blokeerivad saeketta.
