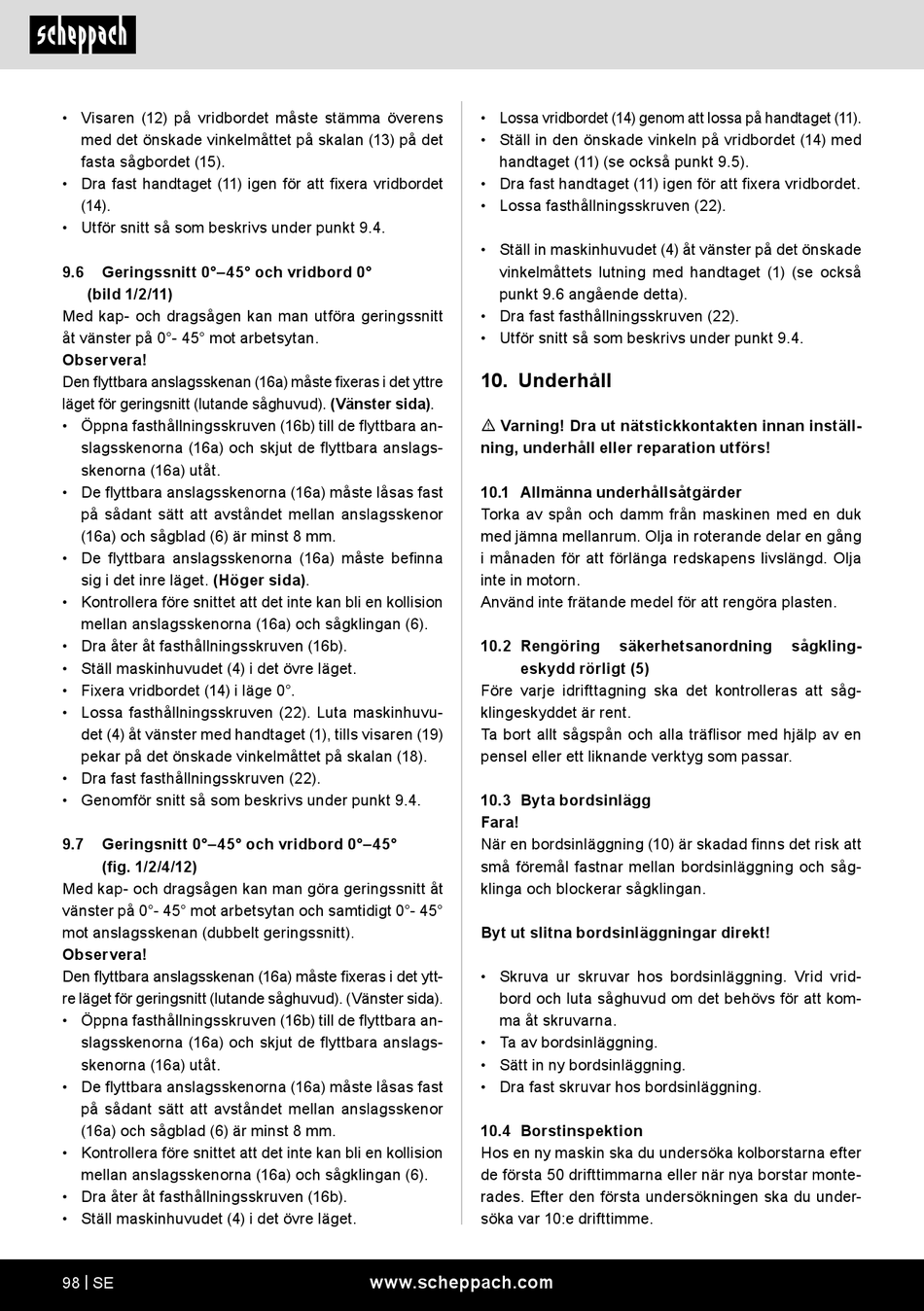

• Visaren (12) på vridbordet måste stämma överens
med det önskade vinkelmåttet på skalan (13) på det
fasta sågbordet (15).
• Dra fast handtaget (11) igen för att fixera vridbordet
(14).
• Utför snitt så som beskrivs under punkt 9.4.
9.6 Geringssnitt 0°–45° och vridbord 0°
(bild 1/2/11)
Med kap- och dragsågen kan man utföra geringssnitt
åt vänster på 0°- 45° mot arbetsytan.
Observera!
Den flyttbara anslagsskenan (16a) måste fixeras i det yttre
läget för geringsnitt (lutande såghuvud). (Vänster sida).
• Öppna fasthållningsskruven (16b) till de flyttbara an-
slagsskenorna (16a) och skjut de flyttbara anslags-
skenorna (16a) utåt.
• De flyttbara anslagsskenorna (16a) måste låsas fast
på sådant sätt att avståndet mellan anslagsskenor
(16a) och sågblad (6) är minst 8 mm.
• De flyttbara anslagsskenorna (16a) måste befinna
sig i det inre läget. (Höger sida).
• Kontrollera före snittet att det inte kan bli en kollision
mellan anslagsskenorna (16a) och sågklingan (6).
• Dra åter åt fasthållningsskruven (16b).
• Ställ maskinhuvudet (4) i det övre läget.
• Fixera vridbordet (14) i läge 0°.
• Lossa fasthållningsskruven (22). Luta maskinhuvu-
det (4) åt vänster med handtaget (1), tills visaren (19)
pekar på det önskade vinkelmåttet på skalan (18).
• Dra fast fasthållningsskruven (22).
• Genomför snitt så som beskrivs under punkt 9.4.
9.7 Geringsnitt 0°–45° och vridbord 0°–45°
(fig. 1/2/4/12)
Med kap- och dragsågen kan man göra geringssnitt åt
vänster på 0°- 45° mot arbetsytan och samtidigt 0°- 45°
mot anslagsskenan (dubbelt geringssnitt).
Observera!
Den flyttbara anslagsskenan (16a) måste fixeras i det ytt-
re läget för geringsnitt (lutande såghuvud). (Vänster sida).
• Öppna fasthållningsskruven (16b) till de flyttbara an-
slagsskenorna (16a) och skjut de flyttbara anslags-
skenorna (16a) utåt.
• De flyttbara anslagsskenorna (16a) måste låsas fast
på sådant sätt att avståndet mellan anslagsskenor
(16a) och sågblad (6) är minst 8 mm.
• Kontrollera före snittet att det inte kan bli en kollision
mellan anslagsskenorna (16a) och sågklingan (6).
• Dra åter åt fasthållningsskruven (16b).
• Ställ maskinhuvudet (4) i det övre läget.
98 | SE
• Lossa vridbordet (14) genom att lossa på handtaget (11).
• Ställ in den önskade vinkeln på vridbordet (14) med
handtaget (11) (se också punkt 9.5).
• Dra fast handtaget (11) igen för att fixera vridbordet.
• Lossa fasthållningsskruven (22).
• Ställ in maskinhuvudet (4) åt vänster på det önskade
vinkelmåttets lutning med handtaget (1) (se också
punkt 9.6 angående detta).
• Dra fast fasthållningsskruven (22).
• Utför snitt så som beskrivs under punkt 9.4.
10. Underhåll
m Varning! Dra ut nätstickkontakten innan inställ-
ning, underhåll eller reparation utförs!
10.1 Allmänna underhållsåtgärder
Torka av spån och damm från maskinen med en duk
med jämna mellanrum. Olja in roterande delar en gång
i månaden för att förlänga redskapens livslängd. Olja
inte in motorn.
Använd inte frätande medel för att rengöra plasten.
10.2 Rengöring
eskydd rörligt (5)
Före varje idrifttagning ska det kontrolleras att såg-
klingeskyddet är rent.
Ta bort allt sågspån och alla träflisor med hjälp av en
pensel eller ett liknande verktyg som passar.
10.3 Byta bordsinlägg
Fara!
När en bordsinläggning (10) är skadad finns det risk att
små föremål fastnar mellan bordsinläggning och såg-
klinga och blockerar sågklingan.
Byt ut slitna bordsinläggningar direkt!
• Skruva ur skruvar hos bordsinläggning. Vrid vrid-
bord och luta såghuvud om det behövs för att kom-
ma åt skruvarna.
• Ta av bordsinläggning.
• Sätt in ny bordsinläggning.
• Dra fast skruvar hos bordsinläggning.
10.4 Borstinspektion
Hos en ny maskin ska du undersöka kolborstarna efter
de första 50 drifttimmarna eller när nya borstar monte-
rades. Efter den första undersökningen ska du under-
söka var 10:e drifttimme.
www.scheppach.com
säkerhetsanordning sågkling-
