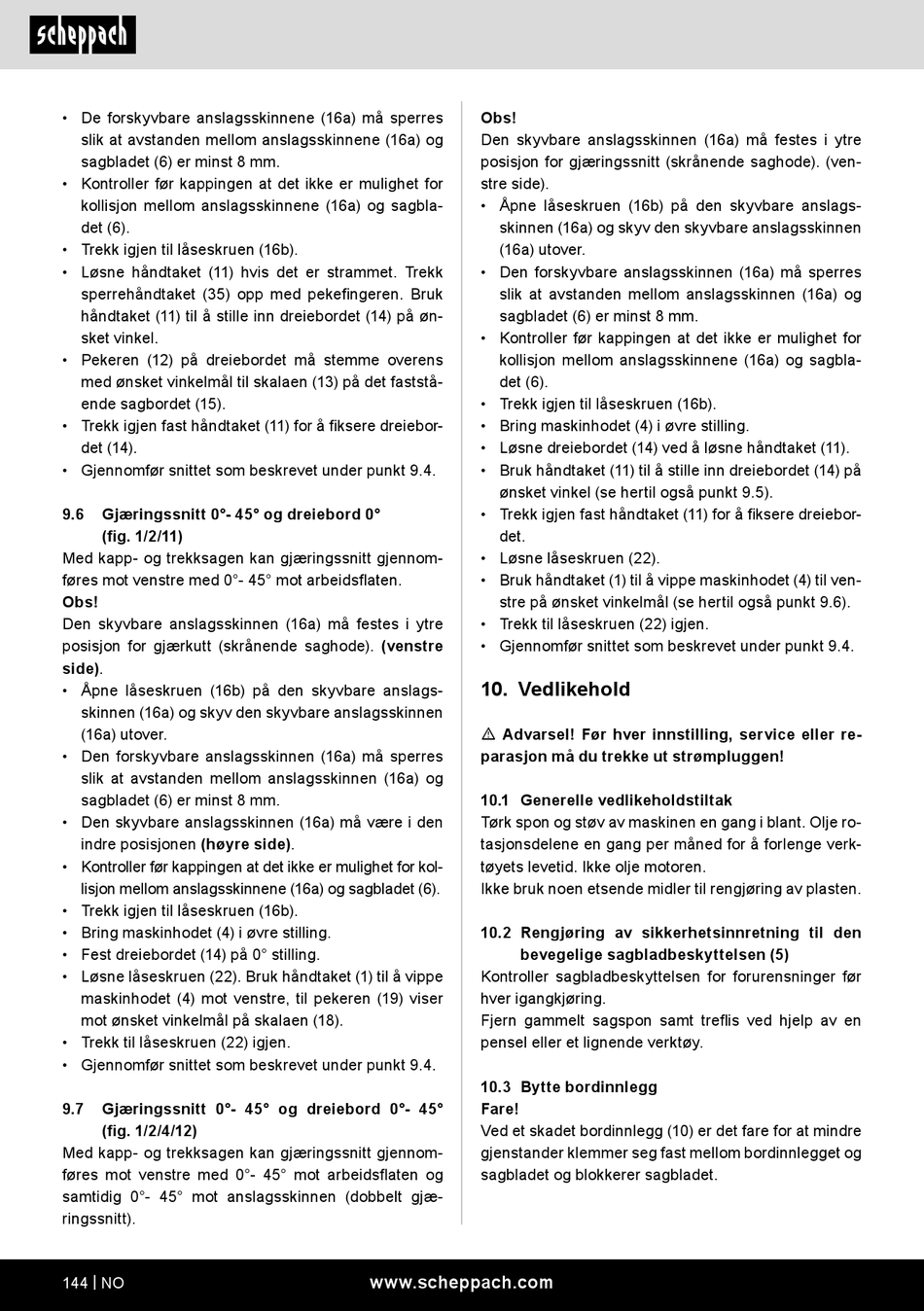

• De forskyvbare anslagsskinnene (16a) må sperres
slik at avstanden mellom anslagsskinnene (16a) og
sagbladet (6) er minst 8 mm.
• Kontroller før kappingen at det ikke er mulighet for
kollisjon mellom anslagsskinnene (16a) og sagbla-
det (6).
• Trekk igjen til låseskruen (16b).
• Løsne håndtaket (11) hvis det er strammet. Trekk
sperrehåndtaket (35) opp med pekefingeren. Bruk
håndtaket (11) til å stille inn dreiebordet (14) på øn-
sket vinkel.
• Pekeren (12) på dreiebordet må stemme overens
med ønsket vinkelmål til skalaen (13) på det faststå-
ende sagbordet (15).
• Trekk igjen fast håndtaket (11) for å fiksere dreiebor-
det (14).
• Gjennomfør snittet som beskrevet under punkt 9.4.
9.6 Gjæringssnitt 0°- 45° og dreiebord 0°
(fig. 1/2/11)
Med kapp- og trekksagen kan gjæringssnitt gjennom-
føres mot venstre med 0°- 45° mot arbeidsflaten.
Obs!
Den skyvbare anslagsskinnen (16a) må festes i ytre
posisjon for gjærkutt (skrånende saghode). (venstre
side).
• Åpne låseskruen (16b) på den skyvbare anslags-
skinnen (16a) og skyv den skyvbare anslagsskinnen
(16a) utover.
• Den forskyvbare anslagsskinnen (16a) må sperres
slik at avstanden mellom anslagsskinnen (16a) og
sagbladet (6) er minst 8 mm.
• Den skyvbare anslagsskinnen (16a) må være i den
indre posisjonen (høyre side).
• Kontroller før kappingen at det ikke er mulighet for kol-
lisjon mellom anslagsskinnene (16a) og sagbladet (6).
• Trekk igjen til låseskruen (16b).
• Bring maskinhodet (4) i øvre stilling.
• Fest dreiebordet (14) på 0° stilling.
• Løsne låseskruen (22). Bruk håndtaket (1) til å vippe
maskinhodet (4) mot venstre, til pekeren (19) viser
mot ønsket vinkelmål på skalaen (18).
• Trekk til låseskruen (22) igjen.
• Gjennomfør snittet som beskrevet under punkt 9.4.
9.7 Gjæringssnitt 0°- 45° og dreiebord 0°- 45°
(fig. 1/2/4/12)
Med kapp- og trekksagen kan gjæringssnitt gjennom-
føres mot venstre med 0°- 45° mot arbeidsflaten og
samtidig 0°- 45° mot anslagsskinnen (dobbelt gjæ-
ringssnitt).
144 | NO
Obs!
Den skyvbare anslagsskinnen (16a) må festes i ytre
posisjon for gjæringssnitt (skrånende saghode). (ven-
stre side).
• Åpne låseskruen (16b) på den skyvbare anslags-
skinnen (16a) og skyv den skyvbare anslagsskinnen
(16a) utover.
• Den forskyvbare anslagsskinnen (16a) må sperres
slik at avstanden mellom anslagsskinnen (16a) og
sagbladet (6) er minst 8 mm.
• Kontroller før kappingen at det ikke er mulighet for
kollisjon mellom anslagsskinnene (16a) og sagbla-
det (6).
• Trekk igjen til låseskruen (16b).
• Bring maskinhodet (4) i øvre stilling.
• Løsne dreiebordet (14) ved å løsne håndtaket (11).
• Bruk håndtaket (11) til å stille inn dreiebordet (14) på
ønsket vinkel (se hertil også punkt 9.5).
• Trekk igjen fast håndtaket (11) for å fiksere dreiebor-
det.
• Løsne låseskruen (22).
• Bruk håndtaket (1) til å vippe maskinhodet (4) til ven-
stre på ønsket vinkelmål (se hertil også punkt 9.6).
• Trekk til låseskruen (22) igjen.
• Gjennomfør snittet som beskrevet under punkt 9.4.

10. Vedlikehold

m Advarsel! Før hver innstilling, service eller re-
parasjon må du trekke ut strømpluggen!
10.1 Generelle vedlikeholdstiltak
Tørk spon og støv av maskinen en gang i blant. Olje ro-
tasjonsdelene en gang per måned for å forlenge verk-
tøyets levetid. Ikke olje motoren.
Ikke bruk noen etsende midler til rengjøring av plasten.
10.2 Rengjøring av sikkerhetsinnretning til den
bevegelige sagbladbeskyttelsen (5)
Kontroller sagbladbeskyttelsen for forurensninger før
hver igangkjøring.
Fjern gammelt sagspon samt treflis ved hjelp av en
pensel eller et lignende verktøy.

10.3 Bytte bordinnlegg

Fare!
Ved et skadet bordinnlegg (10) er det fare for at mindre
gjenstander klemmer seg fast mellom bordinnlegget og
sagbladet og blokkerer sagbladet.
