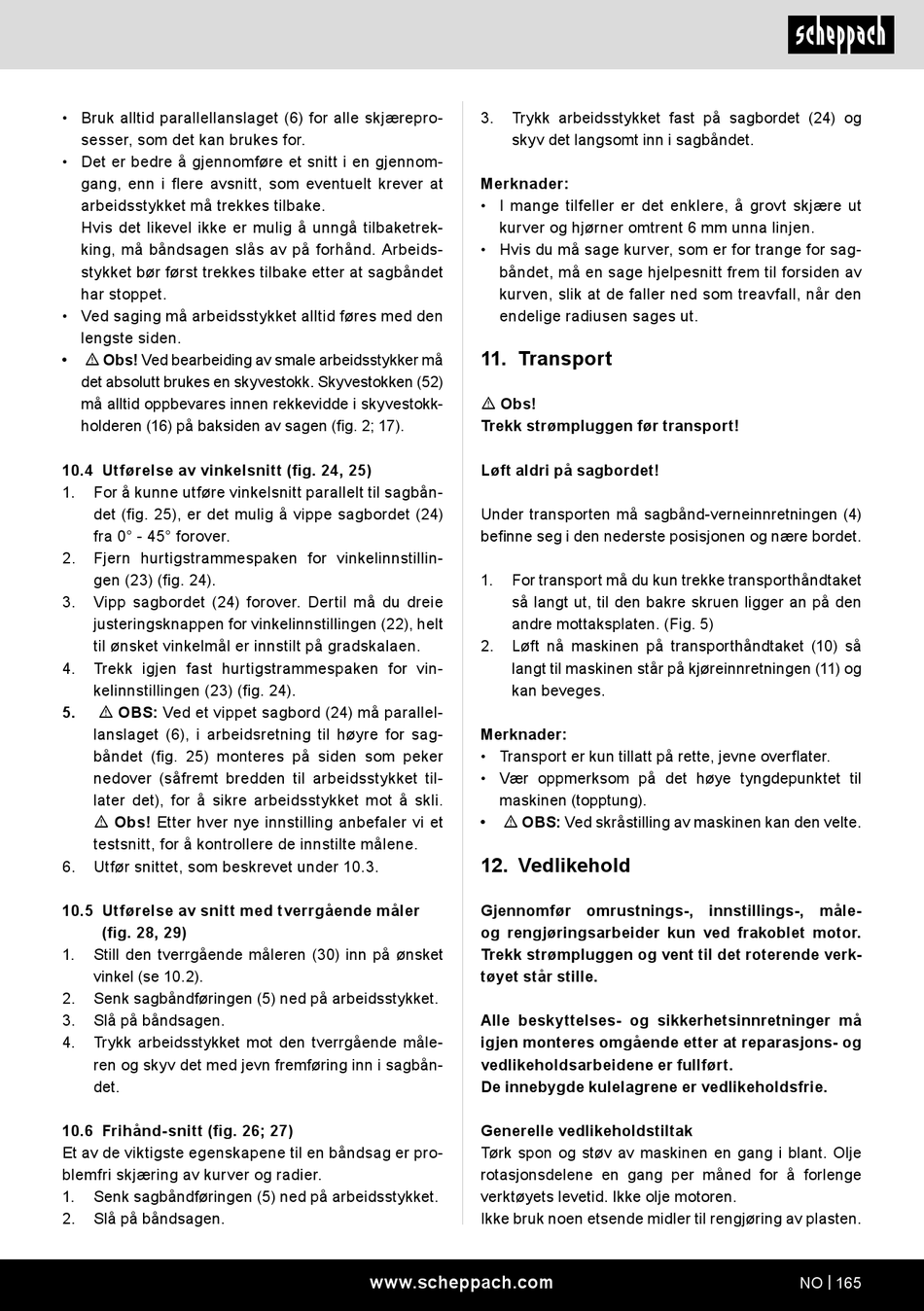

Scheppach BASA3 Originalbetriebsanleitung Seite 165

• Bruk alltid parallellanslaget (6) for alle skjærepro-
sesser, som det kan brukes for.
• Det er bedre å gjennomføre et snitt i en gjennom-
gang, enn i flere avsnitt, som eventuelt krever at
arbeidsstykket må trekkes tilbake.
Hvis det likevel ikke er mulig å unngå tilbaketrek-
king, må båndsagen slås av på forhånd. Arbeids-
stykket bør først trekkes tilbake etter at sagbåndet
har stoppet.
• Ved saging må arbeidsstykket alltid føres med den
lengste siden.
• m Obs! Ved bearbeiding av smale arbeidsstykker må
det absolutt brukes en skyvestokk. Skyvestokken (52)
må alltid oppbevares innen rekkevidde i skyvestokk-
holderen (16) på baksiden av sagen (fig. 2; 17).
10.4 Utførelse av vinkelsnitt (fig. 24, 25)
1. For å kunne utføre vinkelsnitt parallelt til sagbån-
det (fig. 25), er det mulig å vippe sagbordet (24)
fra 0° - 45° forover.
2. Fjern hurtigstrammespaken for vinkelinnstillin-
gen (23) (fig. 24).
3. Vipp sagbordet (24) forover. Dertil må du dreie
justeringsknappen for vinkelinnstillingen (22), helt
til ønsket vinkelmål er innstilt på gradskalaen.
4. Trekk igjen fast hurtigstrammespaken for vin-
kelinnstillingen (23) (fig. 24).
5. m OBS: Ved et vippet sagbord (24) må parallel-
lanslaget (6), i arbeidsretning til høyre for sag-
båndet (fig. 25) monteres på siden som peker
nedover (såfremt bredden til arbeidsstykket til-
later det), for å sikre arbeidsstykket mot å skli.
m Obs! Etter hver nye innstilling anbefaler vi et
testsnitt, for å kontrollere de innstilte målene.
6. Utfør snittet, som beskrevet under 10.3.
10.5 Utførelse av snitt med tverrgående måler
(fig. 28, 29)
1. Still den tverrgående måleren (30) inn på ønsket
vinkel (se 10.2).
2. Senk sagbåndføringen (5) ned på arbeidsstykket.
3. Slå på båndsagen.
4. Trykk arbeidsstykket mot den tverrgående måle-
ren og skyv det med jevn fremføring inn i sagbån-
det.
10.6 Frihånd-snitt (fig. 26; 27)
Et av de viktigste egenskapene til en båndsag er pro-
blemfri skjæring av kurver og radier.
1. Senk sagbåndføringen (5) ned på arbeidsstykket.
2. Slå på båndsagen.
3. Trykk arbeidsstykket fast på sagbordet (24) og
skyv det langsomt inn i sagbåndet.
Merknader:
• I mange tilfeller er det enklere, å grovt skjære ut
kurver og hjørner omtrent 6 mm unna linjen.
• Hvis du må sage kurver, som er for trange for sag-
båndet, må en sage hjelpesnitt frem til forsiden av
kurven, slik at de faller ned som treavfall, når den
endelige radiusen sages ut.
11. Transport
m Obs!
Trekk strømpluggen før transport!
Løft aldri på sagbordet!
Under transporten må sagbånd-verneinnretningen (4)
befinne seg i den nederste posisjonen og nære bordet.
1. For transport må du kun trekke transporthåndtaket
så langt ut, til den bakre skruen ligger an på den
andre mottaksplaten. (Fig. 5)
2. Løft nå maskinen på transporthåndtaket (10) så
langt til maskinen står på kjøreinnretningen (11) og
kan beveges.
Merknader:
• Transport er kun tillatt på rette, jevne overflater.
• Vær oppmerksom på det høye tyngdepunktet til
maskinen (topptung).
• m OBS: Ved skråstilling av maskinen kan den velte.
12. Vedlikehold
Gjennomfør omrustnings-, innstillings-, måle-
og rengjøringsarbeider kun ved frakoblet motor.
Trekk strømpluggen og vent til det roterende verk-
tøyet står stille.
Alle beskyttelses- og sikkerhetsinnretninger må
igjen monteres omgående etter at reparasjons- og
vedlikeholdsarbeidene er fullført.
De innebygde kulelagrene er vedlikeholdsfrie.
Generelle vedlikeholdstiltak
Tørk spon og støv av maskinen en gang i blant. Olje
rotasjonsdelene en gang per måned for å forlenge
verktøyets levetid. Ikke olje motoren.
Ikke bruk noen etsende midler til rengjøring av plasten.
www.scheppach.com NO | 165
