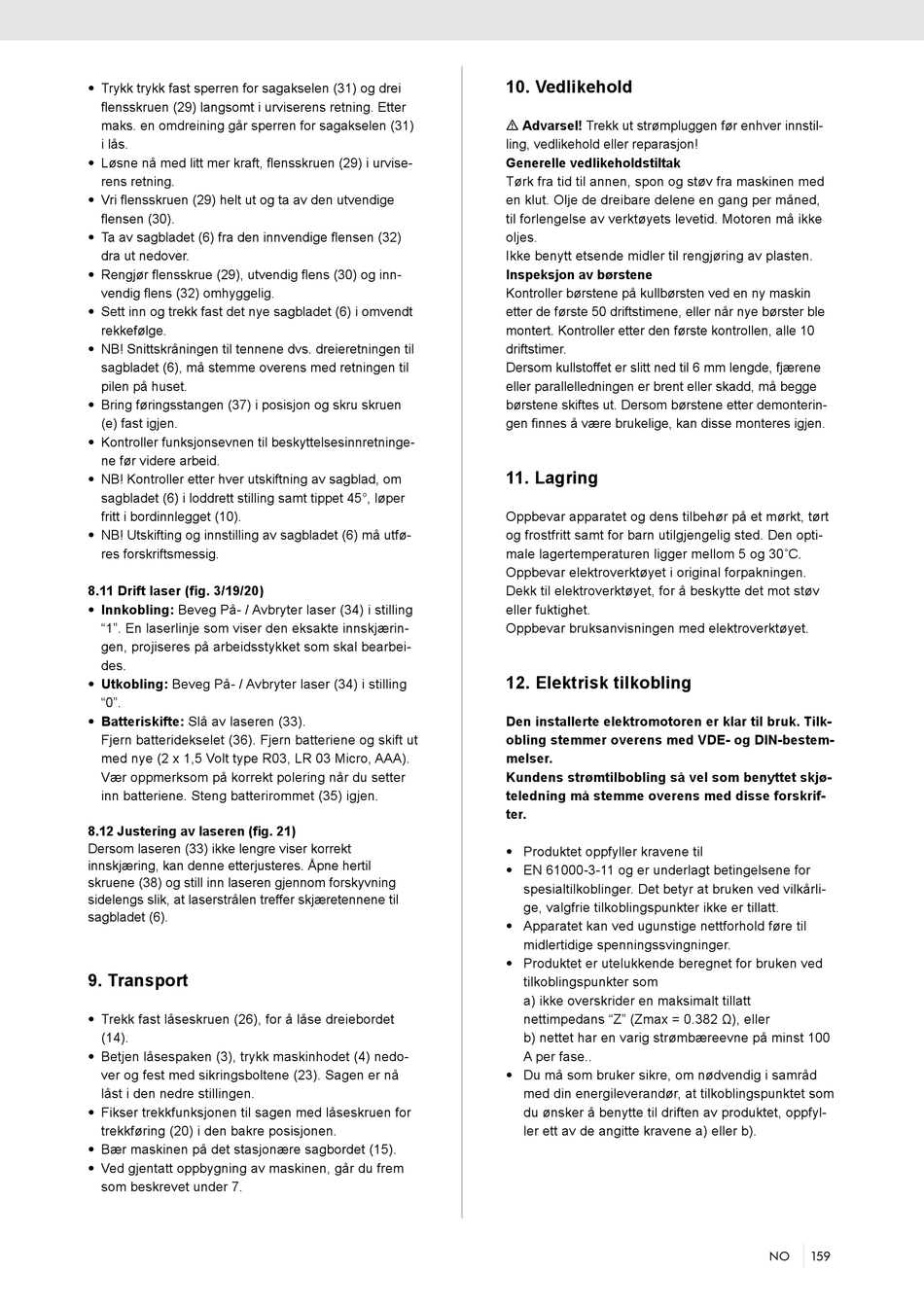

• Trykk trykk fast sperren for sagakselen (31) og drei
flensskruen (29) langsomt i urviserens retning. Etter
maks. en omdreining går sperren for sagakselen (31)
i lås.
• Løsne nå med litt mer kraft, flensskruen (29) i urvise-
rens retning.
• Vri flensskruen (29) helt ut og ta av den utvendige
flensen (30).
• Ta av sagbladet (6) fra den innvendige flensen (32)
dra ut nedover.
• Rengjør flensskrue (29), utvendig flens (30) og inn-
vendig flens (32) omhyggelig.
• Sett inn og trekk fast det nye sagbladet (6) i omvendt
rekkefølge.
• NB! Snittskråningen til tennene dvs. dreieretningen til
sagbladet (6), må stemme overens med retningen til
pilen på huset.
• Bring føringsstangen (37) i posisjon og skru skruen
(e) fast igjen.
• Kontroller funksjonsevnen til beskyttelsesinnretninge-
ne før videre arbeid.
• NB! Kontroller etter hver utskiftning av sagblad, om
sagbladet (6) i loddrett stilling samt tippet 45°, løper
fritt i bordinnlegget (10).
• NB! Utskifting og innstilling av sagbladet (6) må utfø-
res forskriftsmessig.
8.11 Drift laser (fig. 3/19/20)
• Innkobling: Beveg På- / Avbryter laser (34) i stilling
"1". En laserlinje som viser den eksakte innskjærin-
gen, projiseres på arbeidsstykket som skal bearbei-
des.
• Utkobling: Beveg På- / Avbryter laser (34) i stilling
"0".
• Batteriskifte: Slå av laseren (33).
Fjern batteridekselet (36). Fjern batteriene og skift ut
med nye (2 x 1,5 Volt type R03, LR 03 Micro, AAA).
Vær oppmerksom på korrekt polering når du setter
inn batteriene. Steng batterirommet (35) igjen.
8.12 Justering av laseren (fig. 21)
Dersom laseren (33) ikke lengre viser korrekt
innskjæring, kan denne etterjusteres. Åpne hertil
skruene (38) og still inn laseren gjennom forskyvning
sidelengs slik, at laserstrålen treffer skjæretennene til
sagbladet (6).

9. Transport

• Trekk fast låseskruen (26), for å låse dreiebordet
(14).
• Betjen låsespaken (3), trykk maskinhodet (4) nedo-
ver og fest med sikringsboltene (23). Sagen er nå
låst i den nedre stillingen.
• Fikser trekkfunksjonen til sagen med låseskruen for
trekkføring (20) i den bakre posisjonen.
• Bær maskinen på det stasjonære sagbordet (15).
• Ved gjentatt oppbygning av maskinen, går du frem
som beskrevet under 7.

10. Vedlikehold

m Advarsel! Trekk ut strømpluggen før enhver innstil-
ling, vedlikehold eller reparasjon!
Generelle vedlikeholdstiltak
Tørk fra tid til annen, spon og støv fra maskinen med
en klut. Olje de dreibare delene en gang per måned,
til forlengelse av verktøyets levetid. Motoren må ikke
oljes.
Ikke benytt etsende midler til rengjøring av plasten.
Inspeksjon av børstene
Kontroller børstene på kullbørsten ved en ny maskin
etter de første 50 driftstimene, eller når nye børster ble
montert. Kontroller etter den første kontrollen, alle 10
driftstimer.
Dersom kullstoffet er slitt ned til 6 mm lengde, fjærene
eller parallelledningen er brent eller skadd, må begge
børstene skiftes ut. Dersom børstene etter demonterin-
gen finnes å være brukelige, kan disse monteres igjen.

11. Lagring

Oppbevar apparatet og dens tilbehør på et mørkt, tørt
og frostfritt samt for barn utilgjengelig sted. Den opti-
male lagertemperaturen ligger mellom 5 og 30˚C.
Oppbevar elektroverktøyet i original forpakningen.
Dekk til elektroverktøyet, for å beskytte det mot støv
eller fuktighet.
Oppbevar bruksanvisningen med elektroverktøyet.

12. Elektrisk tilkobling

Den installerte elektromotoren er klar til bruk. Tilk-
obling stemmer overens med VDE- og DIN-bestem-
melser.
Kundens strømtilbobling så vel som benyttet skjø-
teledning må stemme overens med disse forskrif-
ter.
• Produktet oppfyller kravene til
• EN 61000-3-11 og er underlagt betingelsene for
spesialtilkoblinger. Det betyr at bruken ved vilkårli-
ge, valgfrie tilkoblingspunkter ikke er tillatt.
• Apparatet kan ved ugunstige nettforhold føre til
midlertidige spenningssvingninger.
• Produktet er utelukkende beregnet for bruken ved
tilkoblingspunkter som
a) ikke overskrider en maksimalt tillatt
nettimpedans "Z" (Zmax = 0.382 Ω), eller
b) nettet har en varig strømbæreevne på minst 100
A per fase..
• Du må som bruker sikre, om nødvendig i samråd
med din energileverandør, at tilkoblingspunktet som
du ønsker å benytte til driften av produktet, oppfyl-
ler ett av de angitte kravene a) eller b).
NO 159
