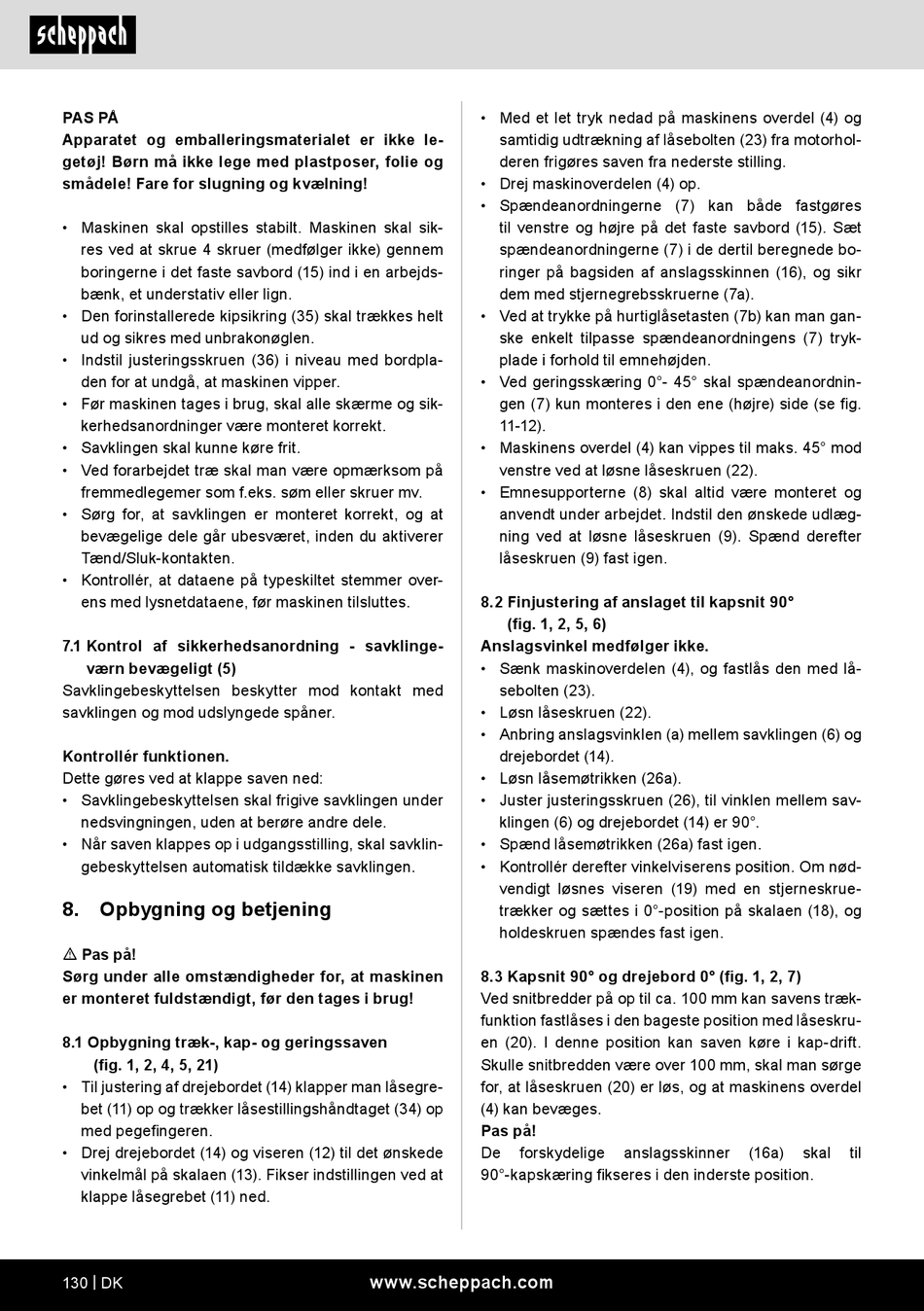

Scheppach HM90MP Originalbetriebsanleitung Seite 130

PAS PÅ
Apparatet og emballeringsmaterialet er ikke le-
getøj! Børn må ikke lege med plastposer, folie og
smådele! Fare for slugning og kvælning!
• Maskinen skal opstilles stabilt. Maskinen skal sik-
res ved at skrue 4 skruer (medfølger ikke) gennem
boringerne i det faste savbord (15) ind i en arbejds-
bænk, et understativ eller lign.
• Den forinstallerede kipsikring (35) skal trækkes helt
ud og sikres med unbrakonøglen.
• Indstil justeringsskruen (36) i niveau med bordpla-
den for at undgå, at maskinen vipper.
• Før maskinen tages i brug, skal alle skærme og sik-
kerhedsanordninger være monteret korrekt.
• Savklingen skal kunne køre frit.
• Ved forarbejdet træ skal man være opmærksom på
fremmedlegemer som f.eks. søm eller skruer mv.
• Sørg for, at savklingen er monteret korrekt, og at
bevægelige dele går ubesværet, inden du aktiverer
Tænd/Sluk-kontakten.
• Kontrollér, at dataene på typeskiltet stemmer over-
ens med lysnetdataene, før maskinen tilsluttes.
7.1 Kontrol af sikkerhedsanordning - savklinge-
værn bevægeligt (5)
Savklingebeskyttelsen beskytter mod kontakt med
savklingen og mod udslyngede spåner.
Kontrollér funktionen.
Dette gøres ved at klappe saven ned:
• Savklingebeskyttelsen skal frigive savklingen under
nedsvingningen, uden at berøre andre dele.
• Når saven klappes op i udgangsstilling, skal savklin-
gebeskyttelsen automatisk tildække savklingen.
8. Opbygning og betjening
m Pas på!
Sørg under alle omstændigheder for, at maskinen
er monteret fuldstændigt, før den tages i brug!
8.1 Opbygning træk-, kap- og geringssaven
(fig. 1, 2, 4, 5, 21)
• Til justering af drejebordet (14) klapper man låsegre-
bet (11) op og trækker låsestillingshåndtaget (34) op
med pegefingeren.
• Drej drejebordet (14) og viseren (12) til det ønskede
vinkelmål på skalaen (13). Fikser indstillingen ved at
klappe låsegrebet (11) ned.
130 | DK
• Med et let tryk nedad på maskinens overdel (4) og
samtidig udtrækning af låsebolten (23) fra motorhol-
deren frigøres saven fra nederste stilling.
• Drej maskinoverdelen (4) op.
• Spændeanordningerne (7) kan både fastgøres
til venstre og højre på det faste savbord (15). Sæt
spændeanordningerne (7) i de dertil beregnede bo-
ringer på bagsiden af anslagsskinnen (16), og sikr
dem med stjernegrebsskruerne (7a).
• Ved at trykke på hurtiglåsetasten (7b) kan man gan-
ske enkelt tilpasse spændeanordningens (7) tryk-
plade i forhold til emnehøjden.
• Ved geringsskæring 0°- 45° skal spændeanordnin-
gen (7) kun monteres i den ene (højre) side (se fig.
11-12).
• Maskinens overdel (4) kan vippes til maks. 45° mod
venstre ved at løsne låseskruen (22).
• Emnesupporterne (8) skal altid være monteret og
anvendt under arbejdet. Indstil den ønskede udlæg-
ning ved at løsne låseskruen (9). Spænd derefter
låseskruen (9) fast igen.
8.2 Finjustering af anslaget til kapsnit 90°
(fig. 1, 2, 5, 6)
Anslagsvinkel medfølger ikke.
• Sænk maskinoverdelen (4), og fastlås den med lå-
sebolten (23).
• Løsn låseskruen (22).
• Anbring anslagsvinklen (a) mellem savklingen (6) og
drejebordet (14).
• Løsn låsemøtrikken (26a).
• Juster justeringsskruen (26), til vinklen mellem sav-
klingen (6) og drejebordet (14) er 90°.
• Spænd låsemøtrikken (26a) fast igen.
• Kontrollér derefter vinkelviserens position. Om nød-
vendigt løsnes viseren (19) med en stjerneskrue-
trækker og sættes i 0°-position på skalaen (18), og
holdeskruen spændes fast igen.
8.3 Kapsnit 90° og drejebord 0° (fig. 1, 2, 7)
Ved snitbredder på op til ca. 100 mm kan savens træk-
funktion fastlåses i den bageste position med låseskru-
en (20). I denne position kan saven køre i kap-drift.
Skulle snitbredden være over 100 mm, skal man sørge
for, at låseskruen (20) er løs, og at maskinens overdel
(4) kan bevæges.
Pas på!
De forskydelige
90°-kapskæring fikseres i den inderste position.
www.scheppach.com
anslagsskinner (16a) skal til
