E
D

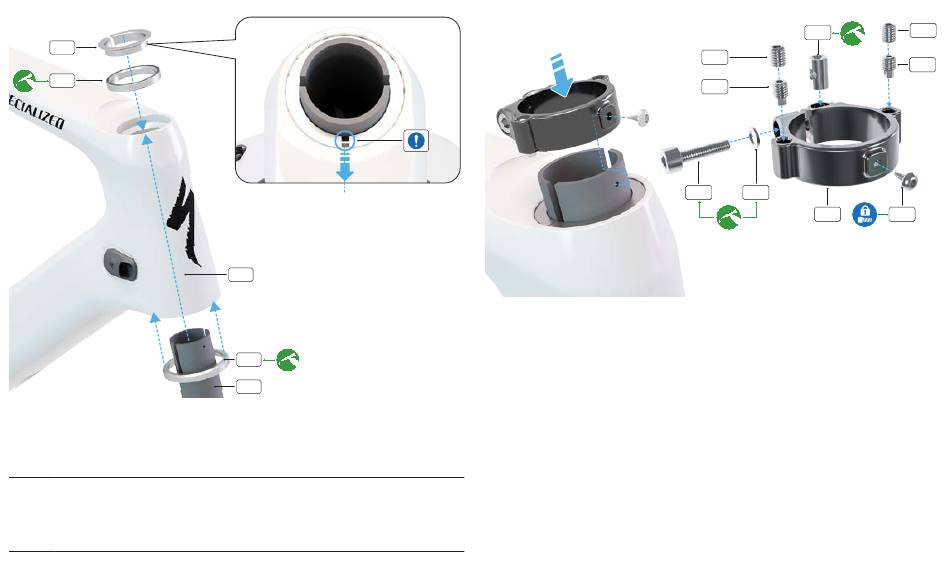

ƒ Fetten Sie das untere Lager (A) und montieren Sie es auf dem
Gabelschaft (B) . Führen Sie den Gabelschaft in das Steuerrohr (C) ein .
Fetten Sie dann das obere Lager (D) und montieren Sie es mit dem
Kompressionsring (E) auf dem Gabelschaft .
VORSICHT: Stellen Sie sicher, dass der Schlitz des
Kompressionsrings zur Rückseite des Fahrrads weist. Platzieren
Sie den Schlitz nicht in der Nähe der Gabelschaftklemmen-
Vorspann-Gewindestifte.
49
C
A
B
ƒ Fetten Sie die Gabelschaftklemmen-Klemmschraube (A) und montieren
Sie die Schraube, die Unterlegscheibe (B) und die Zylindermutter (C) .
Ziehen Sie die Schraube noch nicht fest .
ƒ Setzen Sie die unteren Steuersatz-Vorspann-Gewindestifte (E) und die
oberen Gewindestifte (D) ein . Ziehen Sie sie noch nicht fest .
ƒ Platzieren Sie die Gabelschaftklemme (F) auf den Gabelschaft, wobei
der Kopf der Klemmschraube wie abgebildet zur Antriebsseite des
Fahrrads weisen muss .
ƒ Tragen Sie ein wenig Schraubensicherungskleber auf das Gewinde der
Gabelschaftklemmen-Zentrierschraube (G) auf und schrauben Sie sie
dann durch die Klemme in den Gabelschaft . Ziehen Sie die Schraube mit
einem Drehmomentschlüssel und einem 2,5-mm-Inbus-Bit mit 1 Nm
(9 in-lbf) an .
C
D
E
A
B
F
D
E
G
