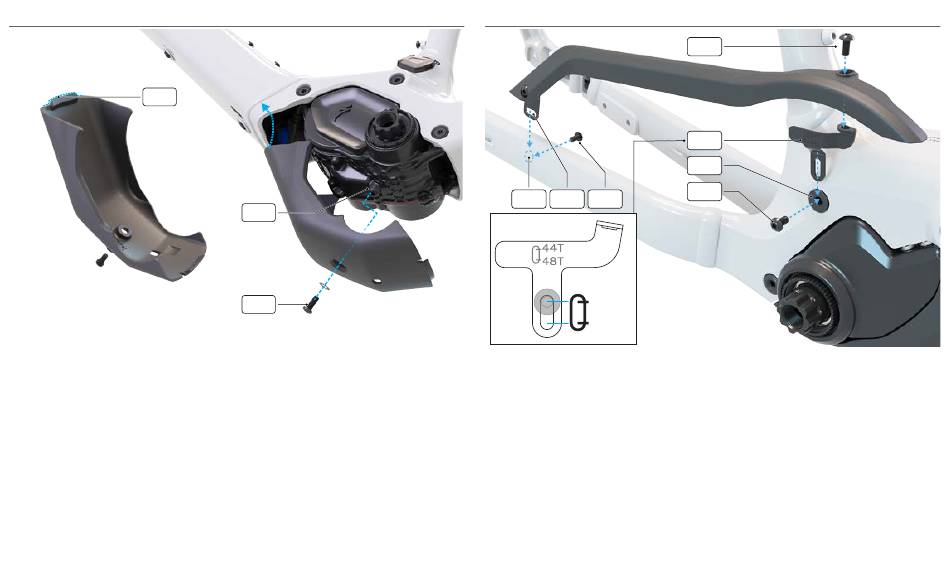

10.6. MOTORABDECKUNG
A
ƒ Platzieren Sie die Lippe der Motorabdeckung (A) über dem unteren
Rand des Unterrohrs und richten Sie die Bohrung der Motorabdeckung
auf die Montagebohrung mit Gewinde (B) am Motor aus .
ƒ Setzen Sie die untere Schraube (C) ein, und ziehen Sie die Schraube
mit einem Drehmomentschlüssel und einem T25 Torx-Bit mit dem
vorgegebenen Anzugsmoment an .
39
B
C
10.7. KETTENSCHUTZ UND -FÜHRUNG
C
B
A
44 T
48 T
ƒ Schieben Sie die Schraube (A) durch die hintere Halterung (B) und in
das Loch an der Innenseite der Kettenstrebe (C) .
ƒ Führen Sie die Schraube (D) durch die vordere Halterung (E) und in die
mittlere Motorbefestigungsschraube (F) ein .
ƒ Richten Sie den Schlitz in der Halterung (E) und den Schraubenkopf (D)
auf die entsprechende in der Halterung eingravierte Kettenblattgröße
(E) aus .
ƒ Ziehen Sie die Schrauben mit einem Drehmomentschlüssel und einem
3-mm-Inbus-Bit mit dem vorgegebenen Anzugsmoment an .
ƒ Führen Sie die obere Schraube (G) durch den Schutz in die Halterung (E)
ein und ziehen Sie sie mit dem vorgegebenen Anzugsmoment an .
G
E
F
D
