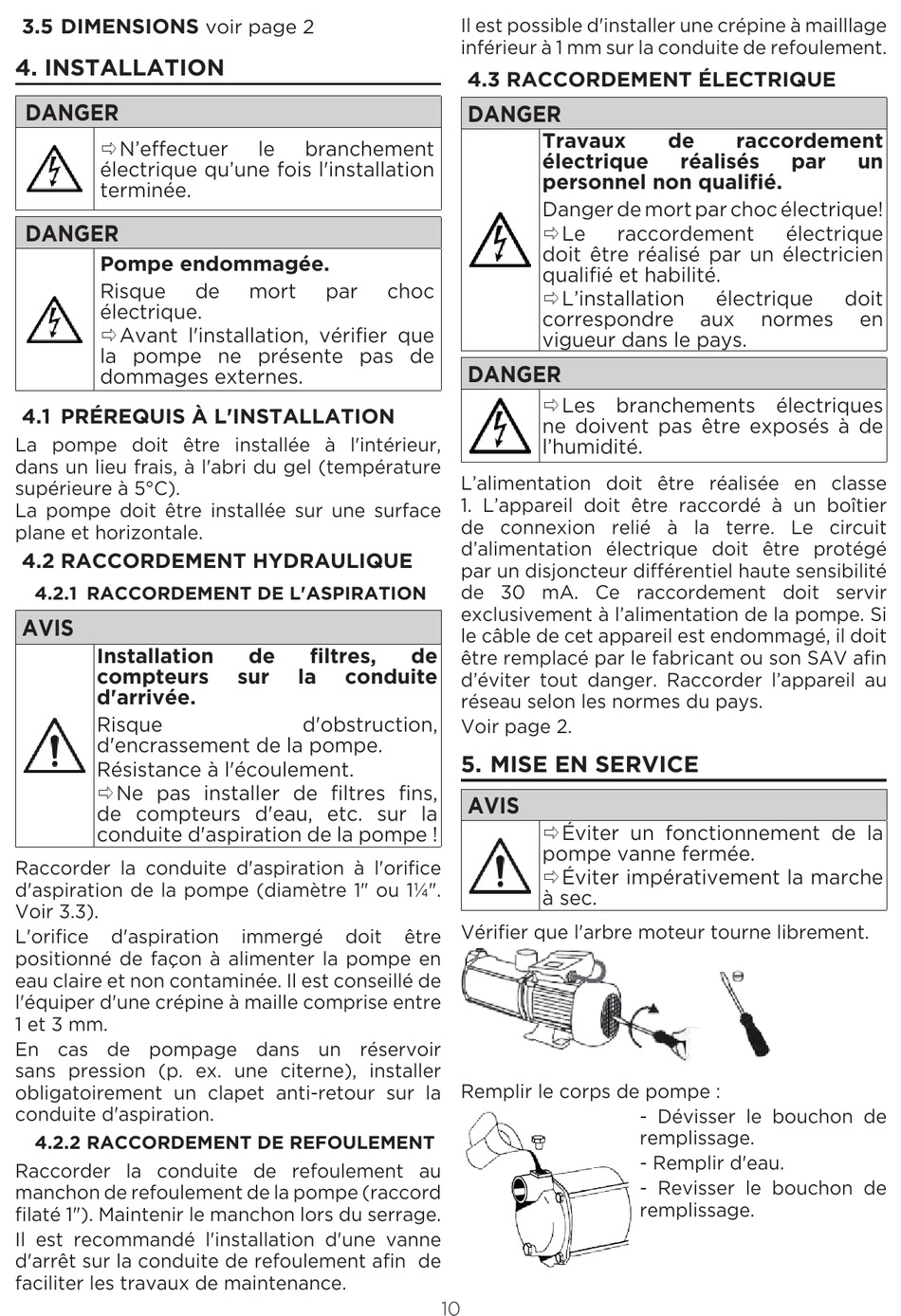

3.5 DIMENSIONS
4. INSTALLATION
DANGER
ÖN'effectuer
électrique qu'une fois l'installation
terminée.
DANGER
Pompe endommagée.
Risque
électrique.
ÖAvant l'installation, vérifier que
la pompe ne présente pas de
dommages externes.
4.1 PRÉREQUIS À L'INSTALLATION
La pompe doit être installée à l'intérieur,
dans un lieu frais, à l'abri du gel (température
supérieure à 5°C).
La pompe doit être installée sur une surface
plane et horizontale.
4.2 RACCORDEMENT HYDRAULIQUE
4.2.1 RACCORDEMENT DE L'ASPIRATION
AVIS
Installation
compteurs
d'arrivée.
Risque
d'encrassement de la pompe.
Résistance à l'écoulement.
ÖNe pas installer de filtres fins,
de compteurs d'eau, etc. sur la
conduite d'aspiration de la pompe !
Raccorder la conduite d'aspiration à l'orifice
d'aspiration de la pompe (diamètre 1" ou 1¼".
Voir 3.3).
L'orifice
d'aspiration
positionné de façon à alimenter la pompe en
eau claire et non contaminée. Il est conseillé de
l'équiper d'une crépine à maille comprise entre
1 et 3 mm.
En cas de pompage dans un réservoir
sans pression (p. ex. une citerne), installer
obligatoirement un clapet anti-retour sur la
conduite d'aspiration.
4.2.2 RACCORDEMENT DE REFOULEMENT
Raccorder la conduite de refoulement au
manchon de refoulement de la pompe (raccord
filaté 1"). Maintenir le manchon lors du serrage.
Il est recommandé l'installation d'une vanne
d'arrêt sur la conduite de refoulement afin de
faciliter les travaux de maintenance.
voir page 2
le
branchement
de
mort
par
de
filtres,
sur
la
conduite
d'obstruction,
immergé
doit
Il est possible d'installer une crépine à mailllage
inférieur à 1 mm sur la conduite de refoulement.
4.3 RACCORDEMENT ÉLECTRIQUE
DANGER
Travaux
électrique
personnel non qualifié.
Danger de mort par choc électrique!
ÖLe
doit être réalisé par un électricien
qualifié et habilité.
choc
ÖL'installation
correspondre
vigueur dans le pays.
DANGER
ÖLes branchements électriques
ne doivent pas être exposés à de
l'humidité.
L'alimentation doit être réalisée en classe
1. L'appareil doit être raccordé à un boîtier
de connexion relié à la terre. Le circuit
d'alimentation électrique doit être protégé
par un disjoncteur différentiel haute sensibilité
de 30 mA. Ce raccordement doit servir
exclusivement à l'alimentation de la pompe. Si
le câble de cet appareil est endommagé, il doit
de
être remplacé par le fabricant ou son SAV afin
d'éviter tout danger. Raccorder l'appareil au
réseau selon les normes du pays.
Voir page 2.
5. MISE EN SERVICE
AVIS
ÖÉviter un fonctionnement de la
pompe vanne fermée.
ÖÉviter impérativement la marche
à sec.
Vérifier que l'arbre moteur tourne librement.
être
Remplir le corps de pompe :
10
de
raccordement
réalisés
raccordement
électrique
électrique
aux
normes
- Dévisser le bouchon de
remplissage.
- Remplir d'eau.
- Revisser le bouchon de
remplissage.
par
un
doit
en
