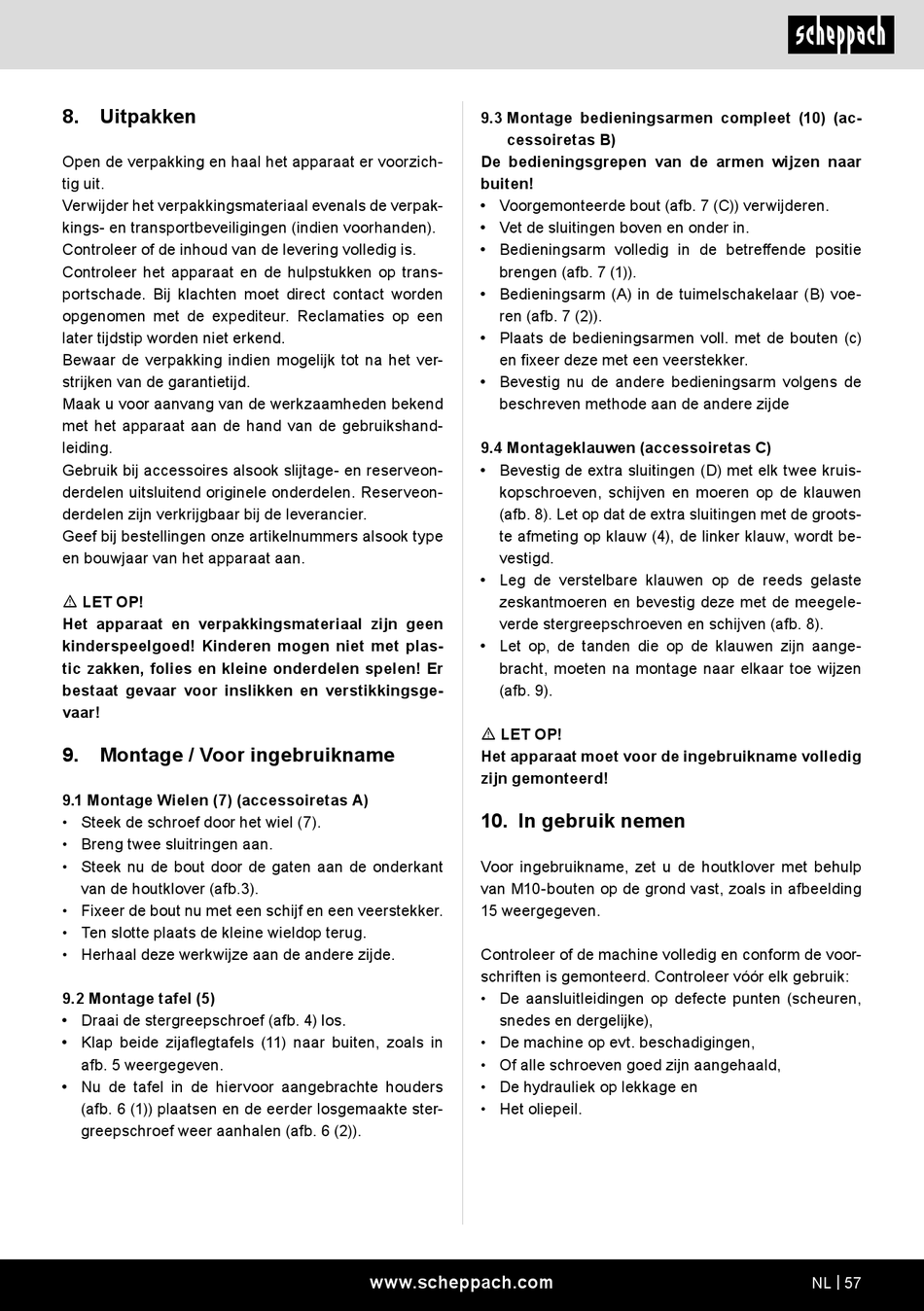

8. Uitpakken
Open de verpakking en haal het apparaat er voorzich-
tig uit.
Verwijder het verpakkingsmateriaal evenals de verpak-
kings- en transportbeveiligingen (indien voorhanden).
Controleer of de inhoud van de levering volledig is.
Controleer het apparaat en de hulpstukken op trans-
portschade. Bij klachten moet direct contact worden
opgenomen met de expediteur. Reclamaties op een
later tijdstip worden niet erkend.
Bewaar de verpakking indien mogelijk tot na het ver-
strijken van de garantietijd.
Maak u voor aanvang van de werkzaamheden bekend
met het apparaat aan de hand van de gebruikshand-
leiding.
Gebruik bij accessoires alsook slijtage- en reserveon-
derdelen uitsluitend originele onderdelen. Reserveon-
derdelen zijn verkrijgbaar bij de leverancier.
Geef bij bestellingen onze artikelnummers alsook type
en bouwjaar van het apparaat aan.
m LET OP!
Het apparaat en verpakkingsmateriaal zijn geen
kinderspeelgoed! Kinderen mogen niet met plas-
tic zakken, folies en kleine onderdelen spelen! Er
bestaat gevaar voor inslikken en verstikkingsge-
vaar!
9. Montage / Voor ingebruikname
9.1 Montage Wielen (7) (accessoiretas A)
• Steek de schroef door het wiel (7).
• Breng twee sluitringen aan.
• Steek nu de bout door de gaten aan de onderkant
van de houtklover (afb.3).
• Fixeer de bout nu met een schijf en een veerstekker.
• Ten slotte plaats de kleine wieldop terug.
• Herhaal deze werkwijze aan de andere zijde.
9.2 Montage tafel (5)
• Draai de stergreepschroef (afb. 4) los.
• Klap beide zijaflegtafels (11) naar buiten, zoals in
afb. 5 weergegeven.
• Nu de tafel in de hiervoor aangebrachte houders
(afb. 6 (1)) plaatsen en de eerder losgemaakte ster-
greepschroef weer aanhalen (afb. 6 (2)).
9.3 Montage bedieningsarmen compleet (10) (ac-
cessoiretas B)
De bedieningsgrepen van de armen wijzen naar
buiten!
• Voorgemonteerde bout (afb. 7 (C)) verwijderen.
• Vet de sluitingen boven en onder in.
• Bedieningsarm volledig in de betreffende positie
brengen (afb. 7 (1)).
• Bedieningsarm (A) in de tuimelschakelaar (B) voe-
ren (afb. 7 (2)).
• Plaats de bedieningsarmen voll. met de bouten (c)
en fixeer deze met een veerstekker.
• Bevestig nu de andere bedieningsarm volgens de
beschreven methode aan de andere zijde
9.4 Montageklauwen (accessoiretas C)
• Bevestig de extra sluitingen (D) met elk twee kruis-
kopschroeven, schijven en moeren op de klauwen
(afb. 8). Let op dat de extra sluitingen met de groots-
te afmeting op klauw (4), de linker klauw, wordt be-
vestigd.
• Leg de verstelbare klauwen op de reeds gelaste
zeskantmoeren en bevestig deze met de meegele-
verde stergreepschroeven en schijven (afb. 8).
• Let op, de tanden die op de klauwen zijn aange-
bracht, moeten na montage naar elkaar toe wijzen
(afb. 9).
m LET OP!
Het apparaat moet voor de ingebruikname volledig
zijn gemonteerd!
10. In gebruik nemen
Voor ingebruikname, zet u de houtklover met behulp
van M10-bouten op de grond vast, zoals in afbeelding
15 weergegeven.
Controleer of de machine volledig en conform de voor-
schriften is gemonteerd. Controleer vóór elk gebruik:
• De aansluitleidingen op defecte punten (scheuren,
snedes en dergelijke),
• De machine op evt. beschadigingen,
• Of alle schroeven goed zijn aangehaald,
• De hydrauliek op lekkage en
• Het oliepeil.
