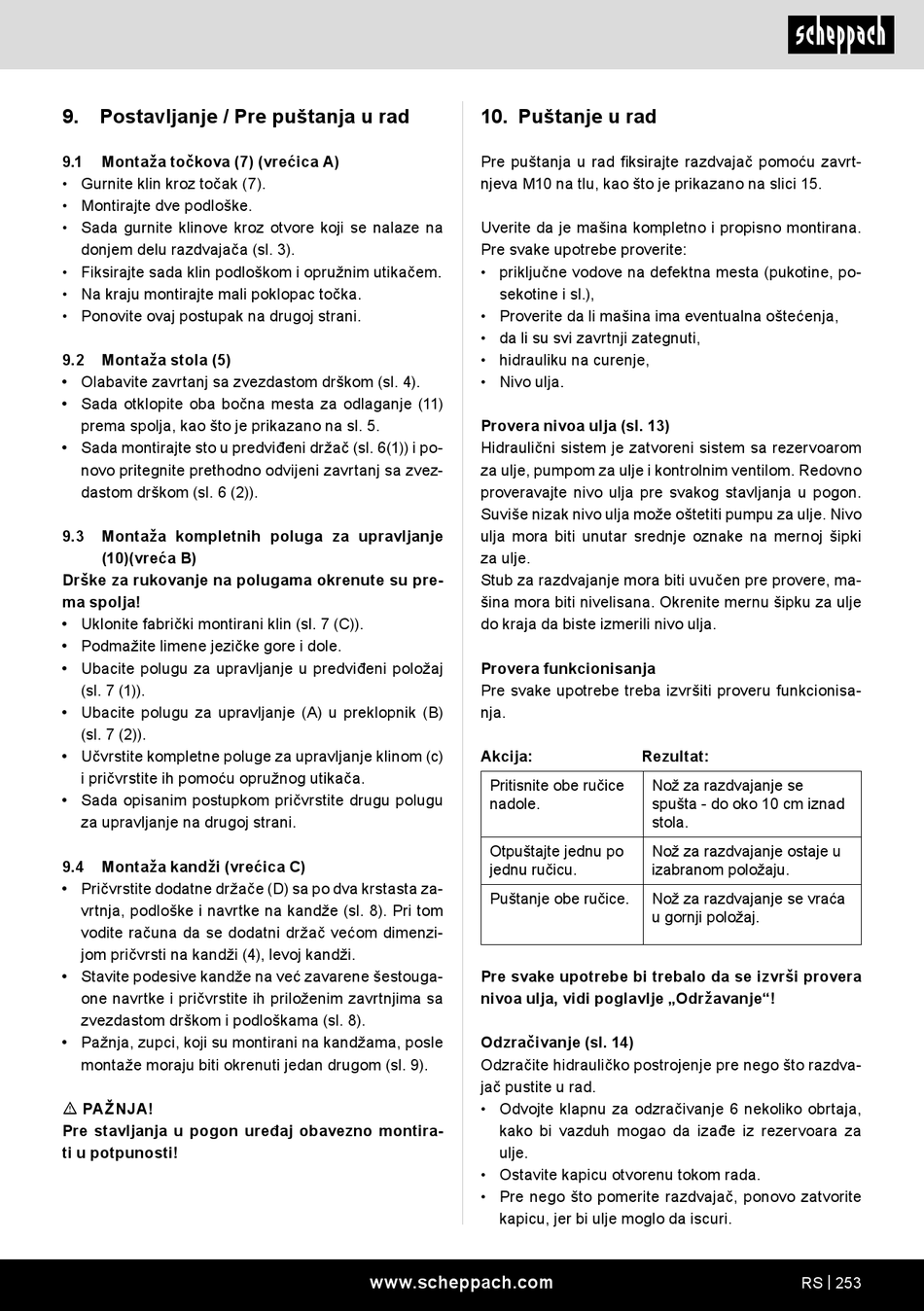

9. Postavljanje / Pre puštanja u rad
9.1 Montaža točkova (7) (vrećica A)
• Gurnite klin kroz točak (7).
• Montirajte dve podloške.
• Sada gurnite klinove kroz otvore koji se nalaze na
donjem delu razdvajača (sl. 3).
• Fiksirajte sada klin podloškom i opružnim utikačem.
• Na kraju montirajte mali poklopac točka.
• Ponovite ovaj postupak na drugoj strani.
9.2 Montaža stola (5)
• Olabavite zavrtanj sa zvezdastom drškom (sl. 4).
• Sada otklopite oba bočna mesta za odlaganje (11)
prema spolja, kao što je prikazano na sl. 5.
• Sada montirajte sto u predviđeni držač (sl. 6(1)) i po-
novo pritegnite prethodno odvijeni zavrtanj sa zvez-
dastom drškom (sl. 6 (2)).
9.3 Montaža kompletnih poluga za upravljanje
(10)(vreća B)
Drške za rukovanje na polugama okrenute su pre-
ma spolja!
• Uklonite fabrički montirani klin (sl. 7 (C)).
• Podmažite limene jezičke gore i dole.
• Ubacite polugu za upravljanje u predviđeni položaj
(sl. 7 (1)).
• Ubacite polugu za upravljanje (A) u preklopnik (B)
(sl. 7 (2)).
• Učvrstite kompletne poluge za upravljanje klinom (c)
i pričvrstite ih pomoću opružnog utikača.
• Sada opisanim postupkom pričvrstite drugu polugu
za upravljanje na drugoj strani.
9.4 Montaža kandži (vrećica C)
• Pričvrstite dodatne držače (D) sa po dva krstasta za-
vrtnja, podloške i navrtke na kandže (sl. 8). Pri tom
vodite računa da se dodatni držač većom dimenzi-
jom pričvrsti na kandži (4), levoj kandži.
• Stavite podesive kandže na već zavarene šestouga-
one navrtke i pričvrstite ih priloženim zavrtnjima sa
zvezdastom drškom i podloškama (sl. 8).
• Pažnja, zupci, koji su montirani na kandžama, posle
montaže moraju biti okrenuti jedan drugom (sl. 9).
m PAŽNJA!
Pre stavljanja u pogon uređaj obavezno montira-
ti u potpunosti!
10. Puštanje u rad
Pre puštanja u rad fiksirajte razdvajač pomoću zavrt-
njeva M10 na tlu, kao što je prikazano na slici 15.
Uverite da je mašina kompletno i propisno montirana.
Pre svake upotrebe proverite:
• priključne vodove na defektna mesta (pukotine, po-
sekotine i sl.),
• Proverite da li mašina ima eventualna oštećenja,
• da li su svi zavrtnji zategnuti,
• hidrauliku na curenje,
• Nivo ulja.
Provera nivoa ulja (sl. 13)
Hidraulični sistem je zatvoreni sistem sa rezervoarom
za ulje, pumpom za ulje i kontrolnim ventilom. Redovno
proveravajte nivo ulja pre svakog stavljanja u pogon.
Suviše nizak nivo ulja može oštetiti pumpu za ulje. Nivo
ulja mora biti unutar srednje oznake na mernoj šipki
za ulje.
Stub za razdvajanje mora biti uvučen pre provere, ma-
šina mora biti nivelisana. Okrenite mernu šipku za ulje
do kraja da biste izmerili nivo ulja.
Provera funkcionisanja
Pre svake upotrebe treba izvršiti proveru funkcionisa-
nja.
Akcija:
Pritisnite obe ručice
nadole.
Otpuštajte jednu po
jednu ručicu.
Puštanje obe ručice.
Pre svake upotrebe bi trebalo da se izvrši provera
nivoa ulja, vidi poglavlje „Održavanje"!
Odzračivanje (sl. 14)
Odzračite hidrauličko postrojenje pre nego što razdva-
jač pustite u rad.
• Odvojte klapnu za odzračivanje 6 nekoliko obrtaja,
kako bi vazduh mogao da izađe iz rezervoara za
ulje.
• Ostavite kapicu otvorenu tokom rada.
• Pre nego što pomerite razdvajač, ponovo zatvorite
kapicu, jer bi ulje moglo da iscuri.
www.scheppach.com
Rezultat:
Nož za razdvajanje se
spušta - do oko 10 cm iznad
stola.
Nož za razdvajanje ostaje u
izabranom položaju.
Nož za razdvajanje se vraća
u gornji položaj.
