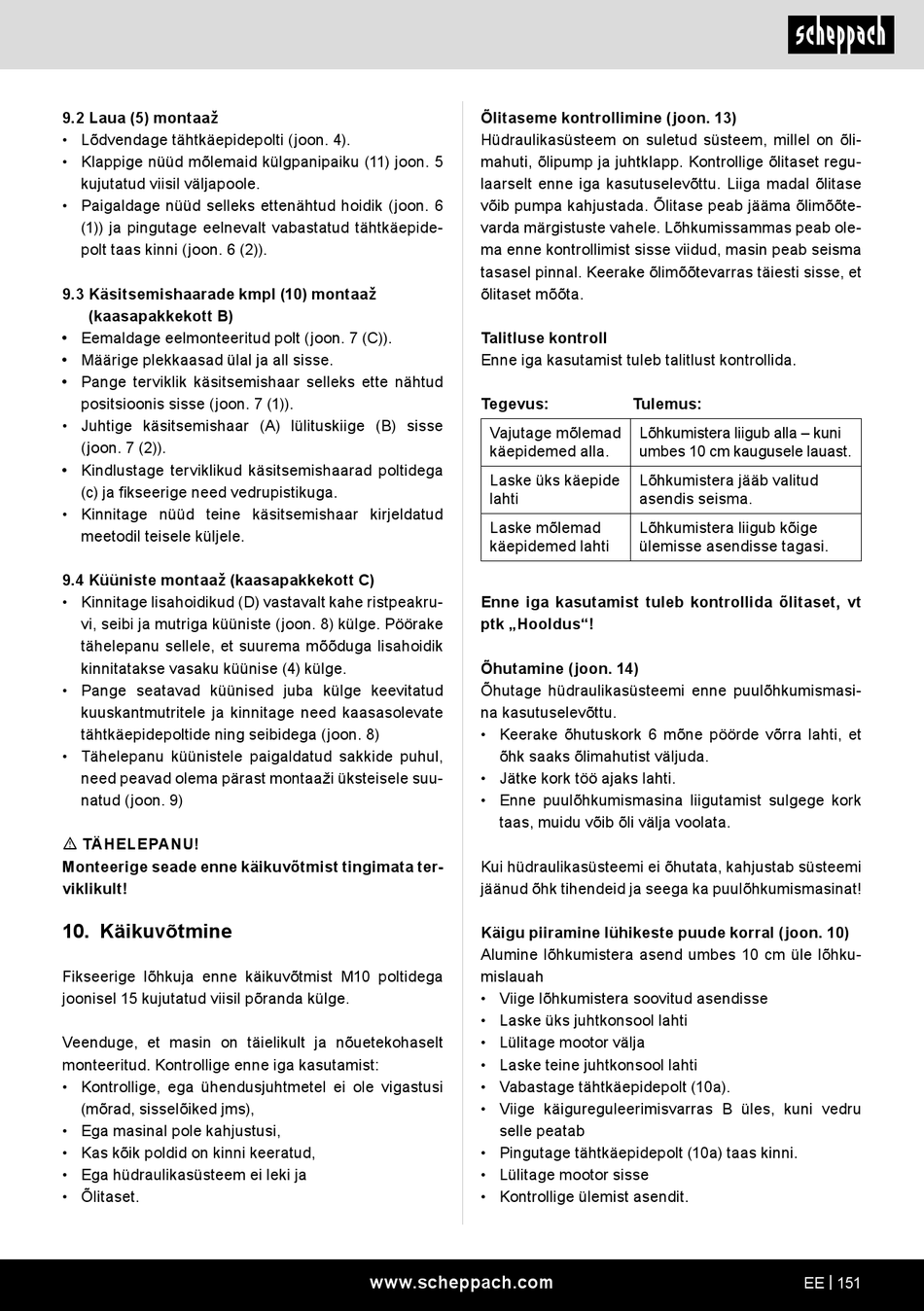

9.2 Laua (5) montaaž
• Lõdvendage tähtkäepidepolti (joon. 4).
• Klappige nüüd mõlemaid külgpanipaiku (11) joon. 5
kujutatud viisil väljapoole.
• Paigaldage nüüd selleks ettenähtud hoidik (joon. 6
(1)) ja pingutage eelnevalt vabastatud tähtkäepide-
polt taas kinni (joon. 6 (2)).
9.3 Käsitsemishaarade kmpl (10) montaaž
(kaasapakkekott B)
• Eemaldage eelmonteeritud polt (joon. 7 (C)).
• Määrige plekkaasad ülal ja all sisse.
• Pange terviklik käsitsemishaar selleks ette nähtud
positsioonis sisse (joon. 7 (1)).
• Juhtige käsitsemishaar (A) lülituskiige (B) sisse
(joon. 7 (2)).
• Kindlustage terviklikud käsitsemishaarad poltidega
(c) ja fikseerige need vedrupistikuga.
• Kinnitage nüüd teine käsitsemishaar kirjeldatud
meetodil teisele küljele.
9.4 Küüniste montaaž (kaasapakkekott C)
• Kinnitage lisahoidikud (D) vastavalt kahe ristpeakru-
vi, seibi ja mutriga küüniste (joon. 8) külge. Pöörake
tähelepanu sellele, et suurema mõõduga lisahoidik
kinnitatakse vasaku küünise (4) külge.
• Pange seatavad küünised juba külge keevitatud
kuuskantmutritele ja kinnitage need kaasasolevate
tähtkäepidepoltide ning seibidega (joon. 8)
• Tähelepanu küünistele paigaldatud sakkide puhul,
need peavad olema pärast montaaži üksteisele suu-
natud (joon. 9)
m TÄHELEPANU!
Monteerige seade enne käikuvõtmist tingimata ter-
viklikult!
10. Käikuvõtmine
Fikseerige lõhkuja enne käikuvõtmist M10 poltidega
joonisel 15 kujutatud viisil põranda külge.
Veenduge, et masin on täielikult ja nõuetekohaselt
monteeritud. Kontrollige enne iga kasutamist:
• Kontrollige, ega ühendusjuhtmetel ei ole vigastusi
(mõrad, sisselõiked jms),
• Ega masinal pole kahjustusi,
• Kas kõik poldid on kinni keeratud,
• Ega hüdraulikasüsteem ei leki ja
• Õlitaset.
Õlitaseme kontrollimine (joon. 13)
Hüdraulikasüsteem on suletud süsteem, millel on õli-
mahuti, õlipump ja juhtklapp. Kontrollige õlitaset regu-
laarselt enne iga kasutuselevõttu. Liiga madal õlitase
võib pumpa kahjustada. Õlitase peab jääma õlimõõte-
varda märgistuste vahele. Lõhkumissammas peab ole-
ma enne kontrollimist sisse viidud, masin peab seisma
tasasel pinnal. Keerake õlimõõtevarras täiesti sisse, et
õlitaset mõõta.
Talitluse kontroll
Enne iga kasutamist tuleb talitlust kontrollida.
Tegevus:
Vajutage mõlemad
käepidemed alla.
Laske üks käepide
lahti
Laske mõlemad
käepidemed lahti
Enne iga kasutamist tuleb kontrollida õlitaset, vt
ptk „Hooldus"!
Õhutamine (joon. 14)
Õhutage hüdraulikasüsteemi enne puulõhkumismasi-
na kasutuselevõttu.
• Keerake õhutuskork 6 mõne pöörde võrra lahti, et
õhk saaks õlimahutist väljuda.
• Jätke kork töö ajaks lahti.
• Enne puulõhkumismasina liigutamist sulgege kork
taas, muidu võib õli välja voolata.
Kui hüdraulikasüsteemi ei õhutata, kahjustab süsteemi
jäänud õhk tihendeid ja seega ka puulõhkumismasinat!
Käigu piiramine lühikeste puude korral (joon. 10)
Alumine lõhkumistera asend umbes 10 cm üle lõhku-
mislauah
• Viige lõhkumistera soovitud asendisse
• Laske üks juhtkonsool lahti
• Lülitage mootor välja
• Laske teine juhtkonsool lahti
• Vabastage tähtkäepidepolt (10a).
• Viige käigureguleerimisvarras B üles, kuni vedru
selle peatab
• Pingutage tähtkäepidepolt (10a) taas kinni.
• Lülitage mootor sisse
• Kontrollige ülemist asendit.
www.scheppach.com
Tulemus:
Lõhkumistera liigub alla – kuni
umbes 10 cm kaugusele lauast.
Lõhkumistera jääb valitud
asendis seisma.
Lõhkumistera liigub kõige
ülemisse asendisse tagasi.
