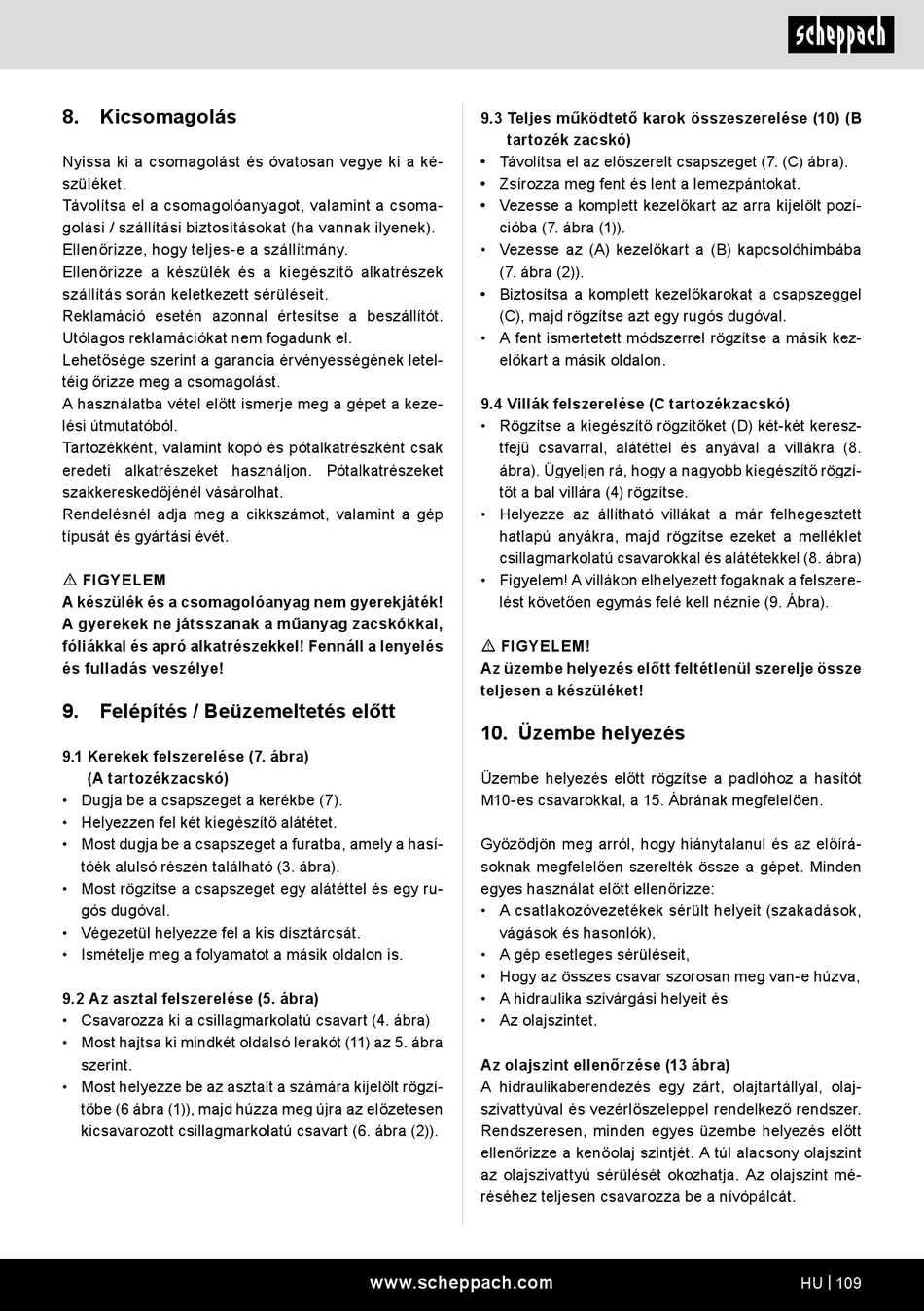

8. Kicsomagolás
Nyissa ki a csomagolást és óvatosan vegye ki a ké-
szüléket.
Távolítsa el a csomagolóanyagot, valamint a csoma-
golási / szállítási biztosításokat (ha vannak ilyenek).
Ellenőrizze, hogy teljes-e a szállítmány.
Ellenőrizze a készülék és a kiegészítő alkatrészek
szállítás során keletkezett sérüléseit.
Reklamáció esetén azonnal értesítse a beszállítót.
Utólagos reklamációkat nem fogadunk el.
Lehetősége szerint a garancia érvényességének letel-
téig őrizze meg a csomagolást.
A használatba vétel előtt ismerje meg a gépet a keze-
lési útmutatóból.
Tartozékként, valamint kopó és pótalkatrészként csak
eredeti alkatrészeket használjon. Pótalkatrészeket
szakkereskedőjénél vásárolhat.
Rendelésnél adja meg a cikkszámot, valamint a gép
típusát és gyártási évét.
m FIGYELEM
A készülék és a csomagolóanyag nem gyerekjáték!
A gyerekek ne játsszanak a műanyag zacskókkal,
fóliákkal és apró alkatrészekkel! Fennáll a lenyelés
és fulladás veszélye!
9. Felépítés / Beüzemeltetés előtt
9.1 Kerekek felszerelése (7. ábra)
(A tartozékzacskó)
• Dugja be a csapszeget a kerékbe (7).
• Helyezzen fel két kiegészítő alátétet.
• Most dugja be a csapszeget a furatba, amely a hasí-
tóék alulsó részén található (3. ábra).
• Most rögzítse a csapszeget egy alátéttel és egy ru-
gós dugóval.
• Végezetül helyezze fel a kis dísztárcsát.
• Ismételje meg a folyamatot a másik oldalon is.
9.2 Az asztal felszerelése (5. ábra)
• Csavarozza ki a csillagmarkolatú csavart (4. ábra)
• Most hajtsa ki mindkét oldalsó lerakót (11) az 5. ábra
szerint.
• Most helyezze be az asztalt a számára kijelölt rögzí-
tőbe (6 ábra (1)), majd húzza meg újra az előzetesen
kicsavarozott csillagmarkolatú csavart (6. ábra (2)).
9.3 Teljes működtető karok összeszerelése (10) (B
tartozék zacskó)
• Távolítsa el az előszerelt csapszeget (7. (C) ábra).
• Zsírozza meg fent és lent a lemezpántokat.
• Vezesse a komplett kezelőkart az arra kijelölt pozí-
cióba (7. ábra (1)).
• Vezesse az (A) kezelőkart a (B) kapcsolóhimbába
(7. ábra (2)).
• Biztosítsa a komplett kezelőkarokat a csapszeggel
(C), majd rögzítse azt egy rugós dugóval.
• A fent ismertetett módszerrel rögzítse a másik kez-
előkart a másik oldalon.
9.4 Villák felszerelése (C tartozékzacskó)
• Rögzítse a kiegészítő rögzítőket (D) két-két keresz-
tfejű csavarral, alátéttel és anyával a villákra (8.
ábra). Ügyeljen rá, hogy a nagyobb kiegészítő rögzí-
tőt a bal villára (4) rögzítse.
• Helyezze az állítható villákat a már felhegesztett
hatlapú anyákra, majd rögzítse ezeket a melléklet
csillagmarkolatú csavarokkal és alátétekkel (8. ábra)
• Figyelem! A villákon elhelyezett fogaknak a felszere-
lést követően egymás felé kell néznie (9. Ábra).
m FIGYELEM!
Az üzembe helyezés előtt feltétlenül szerelje össze
teljesen a készüléket!
10. Üzembe helyezés
Üzembe helyezés előtt rögzítse a padlóhoz a hasítót
M10-es csavarokkal, a 15. Ábrának megfelelően.
Győződjön meg arról, hogy hiánytalanul és az előírá-
soknak megfelelően szerelték össze a gépet. Minden
egyes használat előtt ellenőrizze:
• A csatlakozóvezetékek sérült helyeit (szakadások,
vágások és hasonlók),
• A gép esetleges sérüléseit,
• Hogy az összes csavar szorosan meg van-e húzva,
• A hidraulika szivárgási helyeit és
• Az olajszintet.
Az olajszint ellenőrzése (13 ábra)
A hidraulikaberendezés egy zárt, olajtartállyal, olaj-
szivattyúval és vezérlőszeleppel rendelkező rendszer.
Rendszeresen, minden egyes üzembe helyezés előtt
ellenőrizze a kenőolaj szintjét. A túl alacsony olajszint
az olajszivattyú sérülését okozhatja. Az olajszint mé-
réséhez teljesen csavarozza be a nívópálcát.
