Türkçe

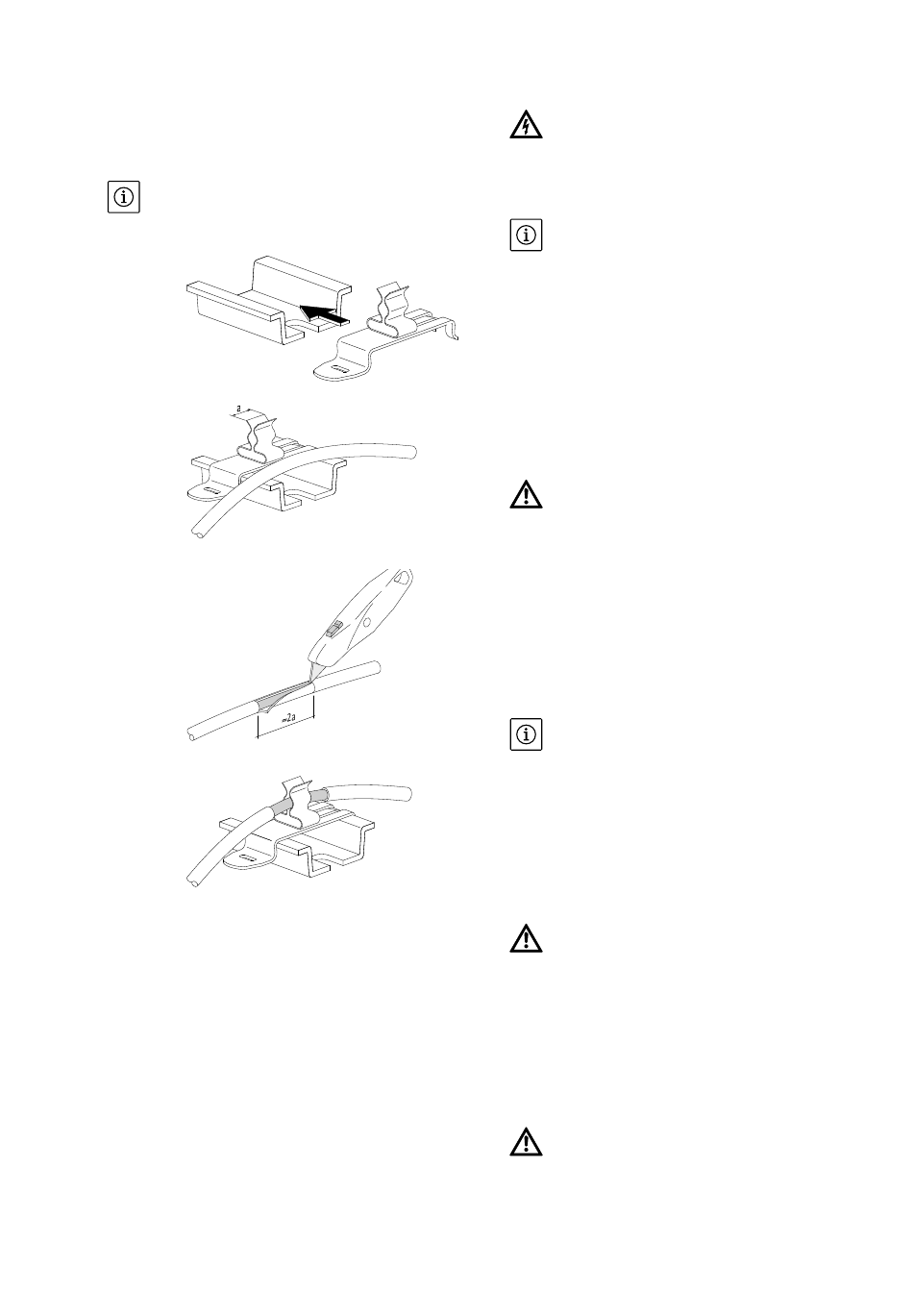

Kablo blendajlarının blendaj klemenslerine yerle` -
tirilmesi
• İlgili bağlantı için (bkz. 7.2.3 ve 7.2.4) blendaj
klemenslerinin kullanılması gerekiyorsa,
kablo blendajı a`ağıdaki adımlar uygulanarak
yerle`tirilmelidir.
DUYURU:
Kesiğin uzunluğu (Adım '3') kullanılan sıkı`tırıcının
eni ile aynı ölçüde olmak zorundadır!
(1)
(2)
(3)
(4)
Kablo blendajlarının topraklama rayına yerle`tiril -
mesi
Elektromanyetik uyumlu kablo bağlantıları veya
blendaj klemensleri kullanmadan blendajlı boru
hatları bağlandığında, kablo blendajı "Pigtail"
olarak kumanda cihazının topraklama rayına
yerle`tirilmelidir.
36
7.2.2 Elektrik şebekesi bağlantısı
UYARI! Elektrik çarpma tehlikesi!
Ana şalter kapalı iken de besleme tarafında
hayati tehlikeye yol açabilecek voltaj mevcuttur.
• _ebeke tipi, akım türü ve elektrik `ebekesi bağlan -
tısının gerilimi, regülasyon cihazının tip levhasının
üzerindeki verilerle uyumlu olmalıdır.
DUYURU:
Bağlı tüketicilerin sistem empedansına ve maks.
kumanda edilme/saate bağlı olarak gerilim dalga -
lanmaları ve/veya gerilim dü`meleri meydana
gelebilir (bkz. Ek 13.2).
• _ebeke sigortası, bağlantı `emasındaki bilgilere
göre
• 4 damarlı kablo (L1, L2, L3, PE) mü`teri tarafından
sağlanacaktır. Bağlantı ana `altere (Fig. 1a-e,
Poz. 1) veya daha yüksek güce sahip sistemlerde
bağlantı `emasına göre klemens bloklarına yapılır,
PE ise toprak barasına bağlanır
7.2.3 Pompa bağlantıları
Pompaların montaj ve kullanma kılavuzunu
dikkate alın!
Güç bağlantısı
Pompaların klemens bloklarına bağlantısı, bağlantı
`emasına göre gerçekle`tirilmeli, koruyucu iletken
topraklama rayına bağlanmalıdır. Blendajlı motor
kabloları kullanın. SC...FC modelinde kablo blen -
dajını elektromanyetik uyumlu kablo bağlantısı
(FM/WM) veya blendaj klemensleri (BM) üzerine
yerle`tirin.
DUYURU
Pompa bağlantı hatları fabrika tarafından teslim
edilen ölçünün dı`ında uzatıldığında, frekans
konvertörünün kullanım kılavuzundaki EMU bilgisi
dikkate alınmalıdır (sadece SC...FC modelinde).
Aşırı sıcaklık koruması bağlantısı/pompa arızası
Pompaların termik sargı kontakları (WSK) veya
arıza sinyali kontakları ("SCe AVC" modeli) kle -
menslere, bağlantı `emasına göre bağlanabilir.
Klemenslere yabancı gerilim bağlamayın!
Analog pompa kumanda sinyali bağlantısı
(sadece "SCe AVC" modelinde)
Pompaların analog kumanda sinyalleri (0-10V)
için bağlantı kabloları, bağlantı `emasına göre
klemenslere bağlanabilir. Blendajlı kablolar
kullanın. Blendajı iki tarafa yerle`tirin (kumanda
cihazında elektromanyetik uyumlu kablo
bağlantıları kullanın).
Klemenslere yabancı gerilim bağlamayın!
WILO SE 09/2018
